Контакт дополнительный ДК11-КМ 1НО+1НЗ KARAT | MKK00D-DK-11 IEK

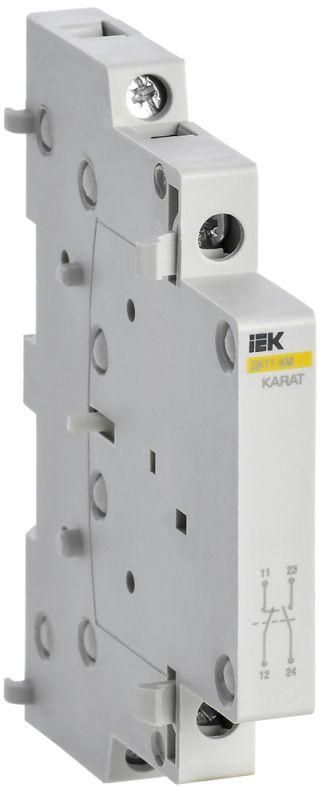

Контакт дополнительный ДК11-КМ от IEK - компактное устройство для расширения функционала вспомогательных контакторов и реле серии KARAT. Устанавливается справа на корпусе устройства, обеспечивая дополнительную коммутацию в цепях управления без замены основного аппарата.

Назначение и область применения

Контакт дополнительный ДК11-КМ предназначен для подключения внешних цепей управления к модульным контакторам и реле IEK серии KARAT. Он позволяет передавать сигналы о состоянии основного аппарата - например, когда контактор включен или выключен - в системы автоматизации, контроллеры или индикацию.

Подходит для использования в системах: управление освещением, кондиционированием, вентиляцией, насосами, конвейерами и другим оборудованием, где требуется контроль состояния аппарата через вспомогательные контакты.

Технические характеристики

• Тип контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Номинальное напряжение: 230 В
• Род тока: переменный и постоянный
• Номинальный рабочий ток: 0 А - не предназначена для нагрузочных цепей; используется исключительно в цепях управления
• Максимальная мощность: 0 Вт - не рассчитана на коммутацию активной нагрузки
• Габаритная ширина: 9 TE (соответствует стандартному модульному шагу DIN-рейки)
• Количество модулей: 0,5 (занимает половину стандартного модуля шириной 17,5 мм)
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контакт дополнительный ДК11-КМ устанавливается только на устройства серии KARAT от IEK, имеющие соответствующий боковой разъём. Присоединяется справа от основного контактора или реле. Монтировать можно только на уже установленном аппарате - не является самостоятельным устройством.

Не совместим с другими сериями контакторов, даже если они имеют аналогичный форм-фактор. Для установки необходимо отключить питание и физически защёлкнуть контакт на направляющих механизмах корпуса основного устройства.

Безопасность и стандарты

Произведён в соответствии с требованиями к модульным контактным устройствам для промышленного применения. Соответствует общепринятой практике безопасности для оборудования класса IP20. Не имеет защиты от воды и пыли - применяется только внутри щитов и закрытых корпусах.

Преимущества

• Экономит место на DIN-рейке - занимает всего 0,5 модуля
• Не требует внешнего питания - работает за счёт сигнала от основного контактора
• Обеспечивает надёжную изоляцию между силовой и управляющей цепями
• Увеличивает гибкость проектирования систем автоматизации без замены основного аппарата

Ограничения применения

• Не предназначен для коммутации нагрузки выше 0 А - нельзя использовать для включения ламп, двигателей или других потребителей
• Работает только с контактами серии KARAT от IEK - несовместим с продукцией других брендов
• Не допускается установка вне электрического щита - отсутствует защита от внешней среды
• Не регулируется и не настраивается - фиксированная конфигурация контактов

Примеры использования

• Сигнал “контактор включён” подаётся на индикаторную лампу или PLC для отображения режима работы вентилятора
• Цепь НЗ используется для отключения аварийной световой сигнализации при запуске двигателя
• На вход контроллера подаётся сигнал от НО контакта для регистрации факта включения кондиционера

Практические советы

• Проверьте наличие свободного места справа от контактора перед заказом - некоторые модели имеют другие типы дополнительных контактов
• При сборке щита учитывайте, что ДК11-КМ занимает 0,5 модуля, но требует целую позицию на рейке - не ставьте рядом другой 0,5-модульный элемент
• Не используйте этот контакт для подключения цепей с высоким импульсным током - он рассчитан только на слаботочные управляющие сигналы
• Для диагностики состояния контактора лучше использовать оба контакта (НО и НЗ) одновременно - это повышает достоверность сигнала в системе автоматизации
