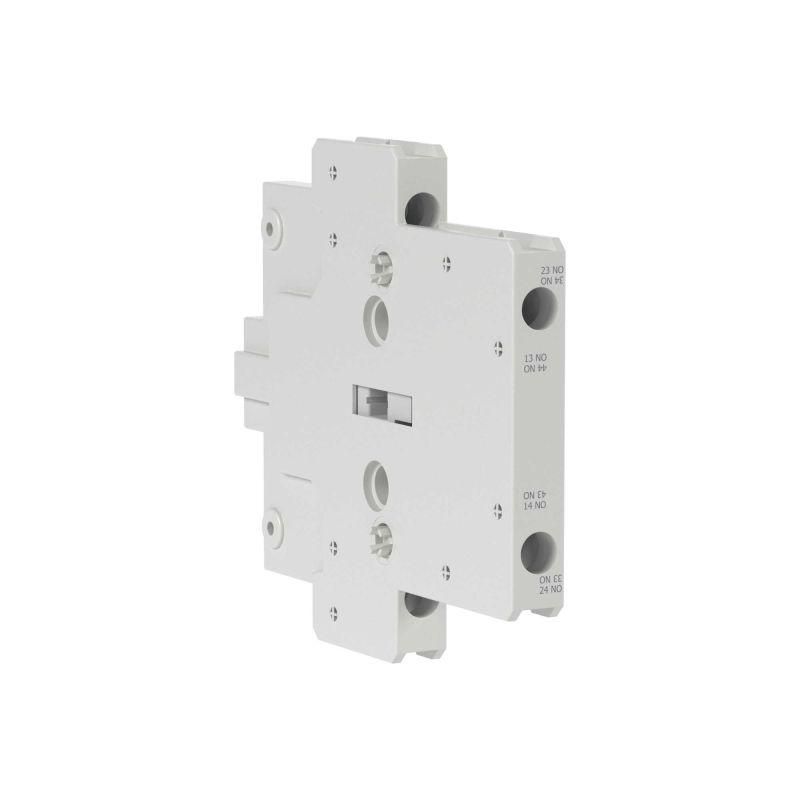

Контакт дополнительный бокового монтажа для контакторов DSC 1НО+1НЗ YON DSCSA11 ДКС

Дополнительный контакт бокового монтажа для контакторов DSC 1 нормально открытый + 1 нормально закрытый (артикул dscsa11) от бренда DKC предназначен для расширения функционала контакторов серии DSC - позволяет передавать сигналы управления или состояния в цепи автоматизации без изменения основной схемы. Этот компонент легко монтируется на уже установленные контакторы и подходит для промышленных панелей с высокой плотностью оборудования.

Назначение и область применения

Этот дополнительный контакт используется для передачи информации о состоянии контактора: например, когда он включён или выключен. Он нужен, чтобы сигнализировать о работе устройства другим элементам системы - реле, контроллерам, индикаторам или системам сбора данных. Подходит для установки на контакторы DSC009–105 в щитах управления станков, конвейеров, насосов, вентиляции и других автоматизированных процессах.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный рабочий ток: 10 А
• Способ монтажа: боковой - крепится прямо к корпусу контактора DSC
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Идентификация: есть маркер для быстрого определения контакта в панели

Совместимость и монтаж

Дополнительный контакт dscsa11 совместим только с контакторами серии DSC (модели DSC009–105). Монтаж выполняется без инструментов: устройство просто защёлкивается на боковой поверхности контактора до характерного щелчка. После фиксации провода подключаются через винтовые клеммы - достаточно отвернуть винты, вставить жилы и затянуть. Обязательно проверьте, что контактор выключен перед установкой.

Безопасность и стандарты

Устройство имеет защиту от случайного прикосновения к токоведущим частям (соответствует требованиям IP20). Это снижает риск поражения током при обслуживании панели. Соответствует общепринятым стандартам безопасности для промышленного электрооборудования, однако не предназначено для работы во взрывоопасных средах или условиях повышенной влажности.

Преимущества

• Не требует инструментов для установки - экономит время при монтаже и сервисном обслуживании
• Имеет яркий идентификатор - ускоряет диагностику в сложных панелях с десятками контакторов
• Обеспечивает гальваническую изоляцию между силовой и управляющей цепью
• Работает с током до 10 А - хватает для большинства задач управления и сигнализации

Ограничения применения

• Поддерживает только контакторы DSC009–105 - несовместим с другими сериями (например, ABB, Schneider, Legrand)
• Защита IP20 исключает использование в помещениях с высокой влажностью, пылью или на улице
• Максимальный ток 10 А - нельзя использовать для коммутации мощных нагрузок (например, нагревателей >2.2 кВт)
• Не рассчитан на частые механические воздействия - не рекомендован для мобильных или вибрационных установок

Примеры использования

• На конвейере: сигнал от НО-контакта запускает лампу “Работает”, а НЗ-контакт даёт сигнал “Остановлен” в PLC
• В системе вентиляции: НЗ-контакт активирует аварийную сигнализацию, если вентилятор не запустился
• В щите управления насосом: НО-контакт управляет индикатором в операторской панели

Практические советы

• Перед установкой убедитесь, что контактор полностью отключён и обесточен
• Проверьте посадочное место на контакторе - оно должно быть чистым и без повреждений
• Используйте провода с сечением 0.5–2.5 мм2 - соответствуют допустимому диапазону винтовых клемм
• При множественных модулях в одной панели используйте маркеры для обозначения назначения каждого dscsa11
• Не перегружайте контакты - даже при 10 А лучше работать с запасом (не более 8 А постоянной нагрузки)
