Приставка доп.контакты AX-3C/11 к Контактору NXC -06~630 (боковой) (R) | 938259 CHINT

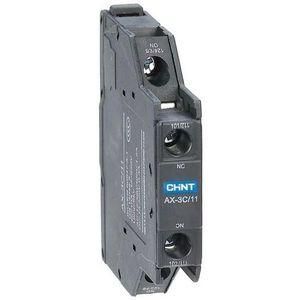

Приставка дополнительные контакты (боковой) AX-3C/11 к контактору NXC -06~630 (R) от CHINT предназначена для расширения функционала контакторов серии NXC за счёт добавления одного нормально замкнутого и одного нормально разомкнутого контакта. Устройство устанавливается на боковую поверхность контактора и используется в системах управления, где требуется передача сигнала о состоянии основного контактора.

Назначение и область применения

Приставка AX-3C/11 позволяет получить дополнительную цепь управления или сигнализации без изменения основной силовой схемы. Она применяется, когда необходимо передать информацию о включении/выключении контактора - например, для индикации состояния оборудования, запуска логических цепей или подключения реле контроля.

Подходит для использования в автоматизированных системах: станках, конвейерах, насосных установках, системах вентиляции и других устройствах, где задействованы контакторы NXC-06…630.

Технические характеристики

• Номинальный ток: 1,5 А при переменном напряжении 230 В (AC-15) - подходит для слаботочных цепей управления, не для силовых нагрузок;
• Количество нормально замкнутых (НЗ) контактов: 1 - размыкаются при срабатывании контактора;
• Количество нормально разомкнутых (НО) контактов: 1 - замыкаются при срабатывании контактора;
• Переключающие контакты отсутствуют - устройство не обеспечивает коммутацию между двумя цепями одновременно;
• Тип подключения: винтовые зажимы - надёжное и проверенное решение для стационарных установок;
• Тип монтажа: верхний - приставка фиксируется сверху корпуса контактора;
• Способ монтажа: фронтальный - доступ к контактам осуществляется спереди, что удобно при компактной сборке шкафов.

Совместимость и монтаж

Приставка AX-3C/11 совместима исключительно с контакторами серии NXC от CHINT в диапазоне мощностей от 06 до 630 А. Установка возможна только на боковые поверхности контакторов, имеющих соответствующий крепёжный выступ. Монтаж выполняется путём плотного защёлкивания приставки на специальные направляющие - без инструментов. После установки провода подключаются через винтовые клеммы с моментом затяжки 0,4–0,5 Нм.

Не устанавливайте приставку на контакторы других серий - даже если они внешне похожи - это может повредить механизм или нарушить герметичность.

Безопасность и стандарты

Приставка AX-3C/11 соответствует требованиям IEC 60947-4-1 и IEC 60947-5-1 для аппаратов управления и сигнализации. Конструкция выполнена из самозатухающего полимера, устойчивого к нагреву и механическим воздействиям. Рабочая температура - от -25C до +60C.

Преимущества

• Минимальная высота - не увеличивает габариты шкафа при установке;
• Интеграция без внешних проводов - все контакты находятся внутри модульной системы контактора;
• Удобный доступ к клеммам - можно подключать провода после установки на контактор;
• Высокая долговечность - контакты рассчитаны на более чем 100 000 операций при номинальной нагрузке.

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 1,5 А ограничивает применение только сигналами и управлением;
• Работает только с контакторами NXC - несовместим с аналогами от других производителей;
• Не имеет защиты от пыли и влаги выше IP20 - не допускается установка в открытых или сырых помещениях без дополнительной защиты шкафа;
• Не поддерживает быстрый демонтаж - при необходимости замены требуется отключить питание и снять контактор.

Примеры использования

• Индикация работы насоса: НО-контакт подключен к лампе, НЗ - к аварийному сигналу при отказе;
• Логическая связь: один контактор включает двигатель, второй - использует сигнал с AX-3C/11 для старта следующего этапа;
• Автоматический режим: сигнал с приставки передаётся на PLC для учёта времени работы оборудования.

Практические советы

• Перед установкой убедитесь, что на контакторе есть свободный боковой участок - некоторые модели имеют уже установленные приставки;
• При подключении проводов используйте жилы сечением 0,2–2,5 мм2 - слишком толстые провода не войдут в клемму;
• Не затягивайте винты сильнее рекомендованного момента - это может повредить пластиковую рамку;
• Для частой диагностики лучше использовать приставки с индикаторами состояния - AX-3C/11 не имеет световой индикации.
