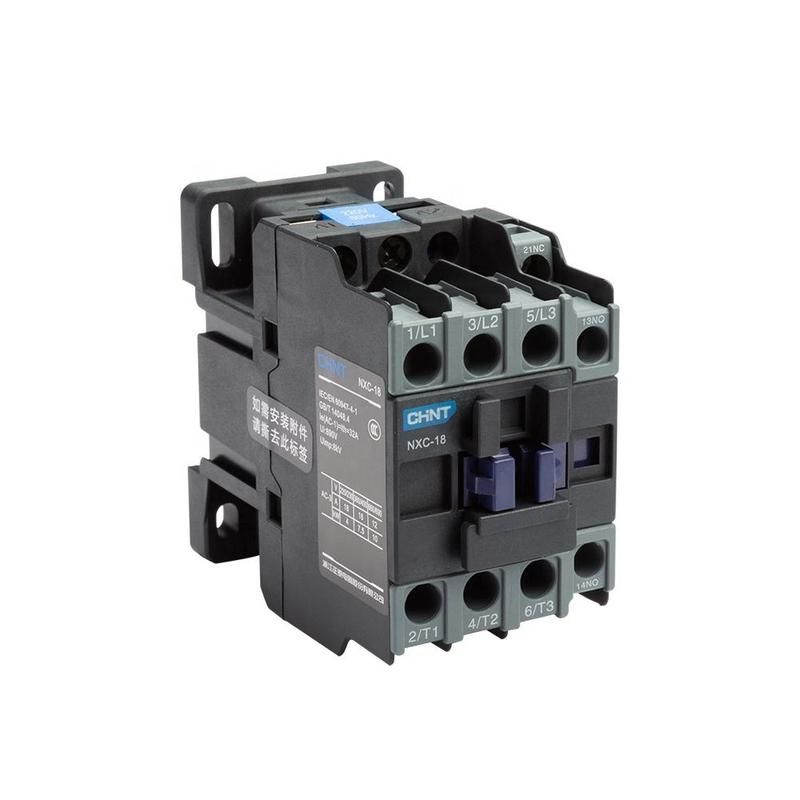

Контактор NXC-18 18А кат. 220В AC 1НО+1НЗ AC-3 (R) CHINT 836904

Контактор CHINT NXC-18 с катушкой на 220 В AC предназначен для частого включения и выключения электродвигателей мощностью до 7,5 кВт. Модель 836904 обеспечивает надёжное управление цепью с одним нормально открытым и одним нормально закрытым вспомогательным контактом, что делает её удобной для автоматических систем.

Назначение и область применения

Контактор CHINT NXC-18 используется для дистанционного включения и отключения силовых цепей переменного тока. Основное применение - управление асинхронными двигателями в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах. Также применяется в системах автоматизации, где требуется частый пуск/останов. Может использоваться как часть электромагнитного пускателя при комбинации с тепловым реле.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 18 А
• Напряжение катушки управления: 220 В AC
• Частота: 50 Гц
• Номинальная мощность: 7,5 кВт (при напряжении 380 В)
• Количество основных контактов: 3 замыкающих (для трёхфазной сети)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор NXC-18 устанавливается на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через винтовые зажимы - допустимо использование медных жил сечением до 4 мм2. Катушка управления рассчитана исключительно на 220 В AC - подключение к другому напряжению повредит устройство. Для подключения вспомогательных контактов используйте клеммы, обозначенные A1–A2 (катушка) и 13–14 (НО), 21–22 (НЗ).

Безопасность и стандарты

Контактор CHINT NXC-18 соответствует международным стандартам IEC 60947-4-1. Обладает классом изоляции Class B и механической долговечностью до 1 млн операций. Конструкция защищена от случайного прикосновения к токоведущим частям при установленном корпусе.

Преимущества

• Компактные габариты - экономят место на щите
• Устойчив к перегрузкам и импульсным токам при пуске двигателей
• Имеет визуальный индикатор положения контактов (положение рычага)
• Высокая надёжность при частых циклах включения (до 600 раз в час)
• Легко совмещается с тепловыми реле серии XJZ для формирования полноценного пускателя

Ограничения применения

• Не предназначен для работы с постоянным током - даже небольшое отклонение от 220 В AC может вызвать перегрев катушки
• Максимальная частота включения - 600 циклов в час; превышение снижает срок службы
• Работает только при температуре окружающей среды от -5C до +40C
• Не рекомендуется для установки в местах с высокой вибрацией или ударными нагрузками без дополнительной фиксации

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение вентилятора охлаждения в HVAC-системе
• Электромагнитный пускатель с тепловым реле для защиты двигателя станка

Практические советы

• При монтаже проверьте соответствие напряжения катушки - 220 В AC, а не 380 В или DC
• Для длительной работы с частыми пусками убедитесь, что теплоотвод не заблокирован
• Вспомогательные контакты 1НО+1НЗ позволяют реализовать блокировку или сигнализацию состояния - используйте их в логике управления
• При замене старого контактора сверьте посадочные размеры - NXC-18 имеет стандартизированную форму, совместимую с большинством аналогов
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали
