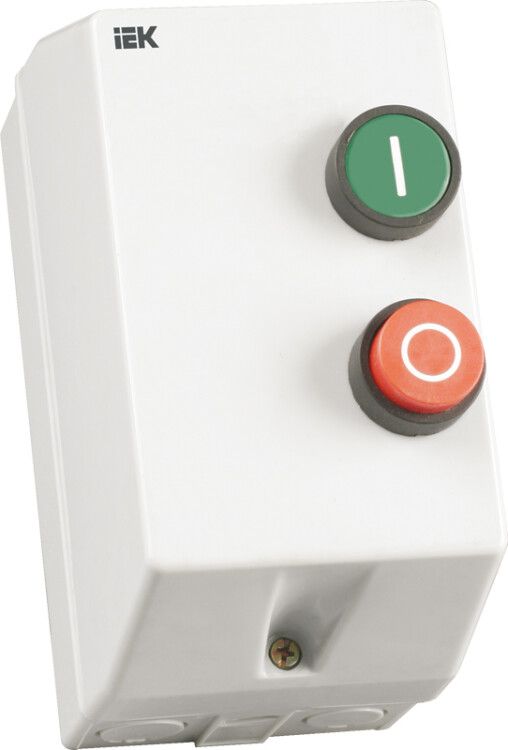

Пускатель магнитный КМИ 18А катушка управления 220В АС IP54 с кнопками П+С РТИ-1321 - KKM16-018-220-00 IEK

Контактор КМИ-11860 18А 220В/АС3 IP54 с кнопками П+С - это готовое коммутационное устройство на базе контактора КМИ с встроенной тепловой защитой и кнопками старта и остановки. Подходит для запуска и защиты трёхфазных в условиях повышенной запыленности и влаги, особенно там, где требуется компактное решение с управлением прямо на корпусе.

Назначение и область применения

Контактор КМИ-11860 18А 220В/АС3 IP54 с кнопками П+С предназначен для дистанционного включения и выключения трёхфазных асинхронных электродвигателей с короткозамкнутым ротором. Устройство обеспечивает автоматическую защиту от перегрузок, обрыва фазы и длительных сверхтоков благодаря встроенному тепловому реле. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, требующим надёжного пуска и защиты двигателя.

Технические характеристики

• Номинальный ток: 18 А (при AC3 - для управления двигателями)
• Напряжение катушки управления: 230 В переменного тока
• Число силовых полюсов: 3 (для трёхфазной сети)
• Мощность защищаемого двигателя: до 7,5 кВт
• Степень защиты: IP54 - устойчив к пыли и брызгам воды
• Диапазон регулировки тепловой защиты: 12–18 А
• Условный номинальный ток короткого замыкания: 3 кА
• Механическая износостойкость: 10 млн циклов
• Диапазон рабочих температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата с возможностью работы в помещениях с высокой влажностью
• Подключение проводов: винтовые зажимы, максимальное сечение - 6 мм2
• Способ монтажа: установка на монтажную плату (панель)
• Количество вспомогательных контактов: 1 нормально открытый (НО)
• Оболочка: пластиковая (по типу КМИ-10910)

Совместимость и монтаж

Контактор КМИ-11860 18А 220В/АС3 IP54 с кнопками П+С рассчитан на монтаж на вертикальную поверхность через отверстия для крепления на монтажной плате. Для подключения используйте медные жилы сечением до 6 мм2 - более толстые провода не войдут в зажимы. Обязательно проверьте соответствие напряжения катушки (230 В) вашей сети управления; использование с другой величиной напряжения повредит контактную группу. Кнопки “П” (пуск) и “С” (стоп) установлены на лицевой стороне - они механически связаны с внутренним механизмом, поэтому внешнее управление работает сразу после подачи питания.

Безопасность и стандарты

Контактор КМИ-11860 соответствует ГОСТ Р 50030.4.1, что гарантирует совместимость с требованиями безопасности для аппаратов управления электродвигателями. Защита IP54 позволяет использовать устройство в средах с пылью и периодическими брызгами воды, однако не предназначено для постоянного воздействия струй воды или погружения. Тепловое реле предотвращает перегрев двигателя при длительном превышении нагрузки, снижая риск возгорания.

Преимущества

• Цельная конструкция: контактор, термореле и кнопки собраны в одном корпусе - не нужна дополнительная сборка
• Защита IP54 увеличивает долговечность в сложных условиях
• Высокая механическая износостойкость - 10 миллионов операций
• Встроенная защита от обрыва фазы и перегрузки исключает необходимость в отдельном реле перегрузки
• Прямое управление кнопками на корпусе удобно для местного контроля

Ограничения применения

• Не применяйте в средах с постоянными потоками воды, химически активными газами или взрывоопасной атмосферой - степень защиты IP54 недостаточна
• Недопустимо подключение к сетям постоянного тока - катушка рассчитана только на 230 В переменного тока
• Не допускается превышение тока выше 18 А - даже кратковременно, так как это вызывает срабатывание защиты и может повредить контакты
• Пластиковый корпус не рекомендован для установки в местах с частыми ударными нагрузками или высокой температурой выше +50 C

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение вентилятора в HVAC-системе
• Компрессор воздушной системы в мастерской
• Пуск станка с ЧПУ в цеху с пылевыделением

Практические советы

• Проверяйте настройку теплового реле перед первым запуском - она должна точно соответствовать номинальному току вашего двигателя (например, 15 А для двигателя 7,5 кВт)
• При монтаже на панели соблюдайте минимальные расстояния между другими устройствами - теплоотвод ограничен конструкцией
• Если двигатель часто запускается, убедитесь, что интервалы между пусками больше 1 минуты - иначе реле может сработать от нагрева
• При использовании в сыром помещении контролируйте состояние сальников - они должны плотно прилегать к вводимым кабелям
• Для обслуживания достаточно открыть крышку - доступ к клеммам и настройкам реле сохранён без демонтажа всего устройства
