Приставка контактная ПКЛ-22-УХЛ4, 690 В, 16 А, IP20 КЭАЗ (Курский электроаппаратный завод) 110676

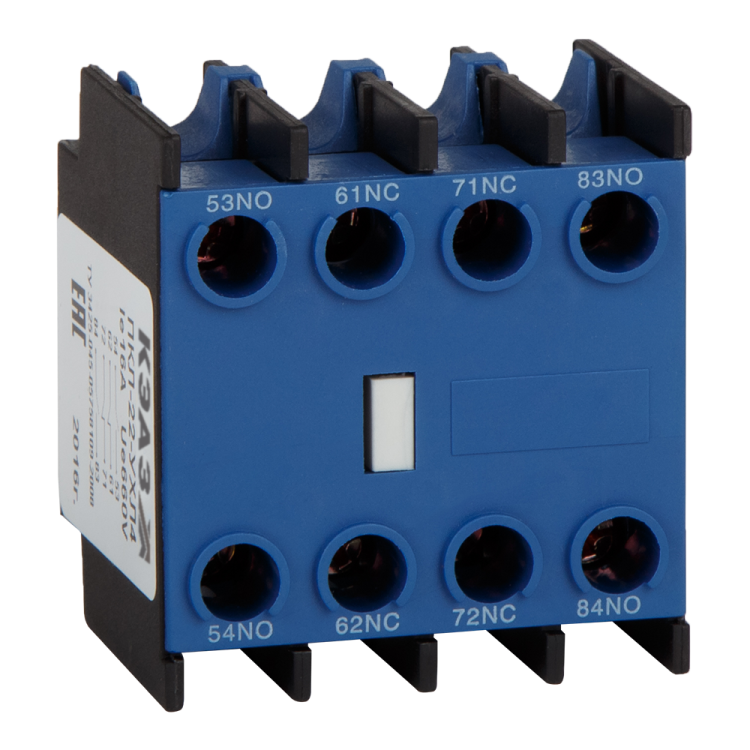

Приставка контактная ПКЛ-22 УХЛ4 от КЭАЗ - это вспомогательный модуль для расширения числа контактов у электромагнитных контакторов серий ПМЛ и ПМ12. Применяется в цепях управления автоматических систем, где требуется надёжное коммутирование сигналов на напряжении до 690 В.

Назначение и область применения

Приставка контактная ПКЛ-22 УХЛ4 используется для добавления двух нормально замкнутых (НЗ) и двух нормально открытых (НО) вспомогательных контактов к основному контактору. Она не управляет силовой нагрузкой, а передаёт сигналы в цепи управления - например, для индикации состояния, блокировок или обратной связи в автоматике.

Подходит для установки на контакторы серий ПМЛ и ПМ12, выпускаемые КЭАЗ. Часто применяется в системах управления станками, конвейерами, насосными станциями и другим промышленным оборудованием.

Технические характеристики

• Номинальное напряжение: до 690 В (переменного и постоянного тока)
• Номинальный рабочий ток: 16 А при переменном токе 230 В (класс AC-15 - для управления катушками и слаботочными цепями)
• Количество контактов: 2 НЗ + 2 НО
• Род тока: AC/DC - совместим с любыми типами управляющих цепей
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип подключения: втычное - легко фиксируется на шинах контактора без проводов
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Нормативный документ: ТУ3425-045-05758109-2008

Совместимость и монтаж

Приставка ПКЛ-22 УХЛ4 монтируется исключительно на контакторы серий ПМЛ и ПМ12 от КЭАЗ. Подключение происходит через втычную колодку - достаточно плотно вставить приставку в специальный разъём на боковой поверхности контактора. Монтаж не требует инструментов, проводов или сверления.

Не совместима с другими сериями контакторов (например, ПМЕ, ЛА, ABB, Schneider), даже если они имеют аналогичный внешний вид. Перед установкой проверьте соответствие модели контактора и наличие свободного места для приставки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3425-045-05758109-2008. Степень защиты IP20 обеспечивает безопасность при работе внутри щитов и закрытых корпусах. Не предназначен для установки на открытом воздухе или во влажных средах без дополнительной защиты.

Преимущества

• Быстрый монтаж без пайки и подвода проводов - снижает время сборки и риск ошибок
• Высокая механическая износостойкость - контакты рассчитаны на многократные операции включения/выключения
• Гармонично сочетается с контактными элементами ПМЛ и ПМ12 - единая система компонентов от одного производителя
• Работает как на переменном, так и на постоянном токе - универсальное решение для различных схем управления

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 16 А действителен только для вспомогательных цепей, не для питания двигателей или нагревателей
• IP20 не позволяет использовать её вне электрощита - запрещено монтаж в условиях пыли, влаги или прямого попадания жидкости
• Только совместима с контактными аппаратами ПМЛ и ПМ12 - не подходит для других брендов или моделей
• Не имеет переключающих контактов - нельзя использовать как самостоятельный выключатель или реле

Примеры использования

• Добавление сигнализации “запущен” / “остановлен” на панель управления станка через контакты НО и НЗ
• Обеспечение взаимоблокировки между двумя двигателями - один контактор не включится, пока другой не отключен
• Формирование цепи самоподдерживания в пускателях с использованием вспомогательного контакта НО
• Подключение к PLC или релейным контроллерам для контроля состояния оборудования

Практические советы

• Перед установкой убедитесь, что на контакторе есть свободный посадочный участок - приставка занимает место рядом с основными контактами
• Проверьте, чтобы контактор был полностью отключён от сети - даже малые токи в цепях управления могут вызвать пробой при подключении под напряжением
• Не используйте приставку для токов выше 16 А - даже если источник питания способен выдать больше, это приведёт к оплавлению контактов
• При необходимости замены - можно снять приставку без демонтажа всего контактора, просто потяните её вверх
• Для работы в холодных помещениях (до −40 C) - убедитесь, что все остальные компоненты системы также рассчитаны на климат УХЛ4
