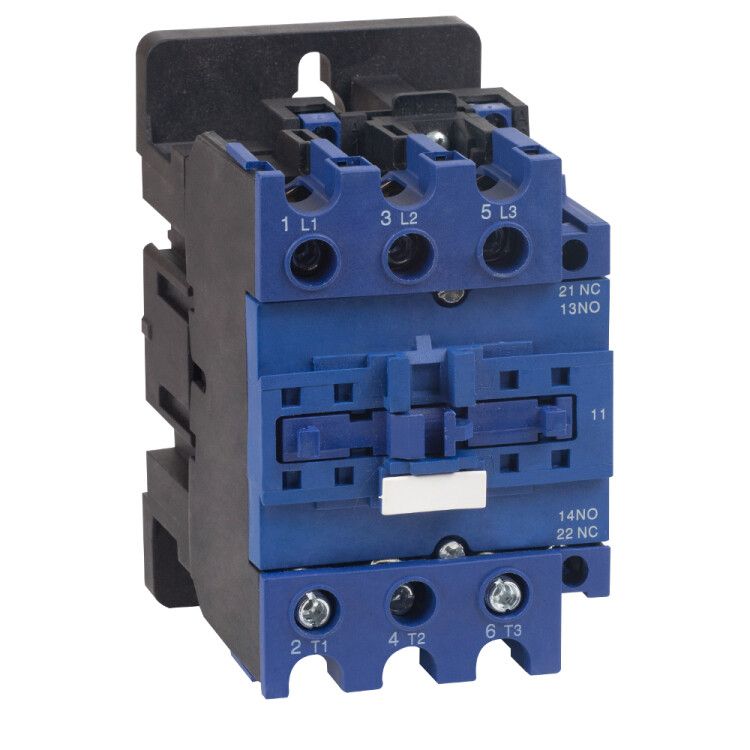

Контактор ПМЛ-4100 УХЛ4 63А кат. 220В AC КЭАЗ 110626

Контактор ПМЛ-4100-63А-220В-УХЛ4-Б от КЭАЗ - это трёхполюсный электромагнитный контактор с номинальным током 63 А и катушкой управления на 220 В переменного тока. Он предназначен для частых включений и отключений нагрузки до 30 кВт, особенно в условиях умеренного и холодного климата (климатическое исполнение УХЛ4). Монтаж осуществляется на DIN-рейку, что делает этот контактор удобным решением для распределительных щитов промышленного оборудования.

Назначение и область применения

Контактор ПМЛ-4100-63А-220В-УХЛ4-Б используется для удалённого управления электродвигателями и другими мощными нагрузками переменного тока. Его основная задача - безопасно включать и выключать оборудование через слаботочную цепь управления. Подходит для следующих задач:

• Запуск и остановка двигателей насосов, вентиляторов, компрессоров;
• Управление нагревательными элементами - тепловыми завесами, печами;
• Автоматизация грузоподъёмных устройств - лифтов, кранов;
• Системы автономного ввода резерва (АВР);
• Осветительные системы большой мощности.

Не предназначен для работы с высокими импульсными перегрузками или частыми пусками более 120 раз в час - рекомендованная механическая долговечность рассчитана на обычные условия эксплуатации.

Технические характеристики

• Род тока: Переменный (AC), частота 50/60 Гц;
• Напряжение управления: 220 В - питание катушки работает от сети 220 В AC;
• Номинальный ток: 63 А - максимальный рабочий ток главных контактов;
• Мощность двигателя: До 30 кВт - соответствует нагрузкам типичных промышленных асинхронных двигателей;
• Количество полюсов: 3 - три главных силовых контакта;
• Конфигурация контактов: 3 нормально замкнутых (3NO) + 1 нормально разомкнутый (1NC) - позволяет реализовать базовые схемы управления;
• Подключение проводов: Винтовые зажимы - допускают сечение до 16 мм2;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчив к влаге и запылению в закрытых помещениях;
• Степень защиты: IP00 - нет внешней защиты корпуса; требуется установка в закрытый щит или кожух;
• Способ монтажа: На DIN-рейку или монтажную плату - совместим со стандартными щитами;
• Нормативный документ: ТУ 3426-044-05758109-2008 - соответствие требованиям производства КЭАЗ.

Совместимость и монтаж

Контактор ПМЛ-4100-63А-220В-УХЛ4-Б легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для подключения используйте медные жилы сечением до 16 мм2 - большие провода не войдут в зажимы. Напряжение управления 220 В требует наличия фазы и ноля в цепи управления - нельзя использовать с постоянным током или 380 В. Обязательно соблюдайте полярность при подключении катушки - хотя она не чувствительна к направлению тока, неверное подсоединение может повредить изоляцию.

На переднюю часть контактора можно дополнительно установить одну приставку (например, блокировочные контакты или время задержки), так как он имеет место для одной модульной приставки. Более двух приставок не предусмотрено конструкцией этого .

Безопасность и стандарты

Контактор ПМЛ-4100-63А-220В-УХЛ4-Б изготовлен согласно внутреннему техническому условию КЭАЗ ТУ 3426-044-05758109-2008. Отличается повышенной износостойкостью благодаря серебряным напайкам на контактных поверхностях - снижают риск сваривания и увеличивают срок службы. Однако степень защиты IP00 означает, что все части контактора доступны для прикосновения - поэтому обязательна установка внутри закрытого металлического или пластикового щита с возможностью блокировки. Электробезопасность достигается исключительно за счёт правильной сборки всей системы.

Преимущества

• Высокая надёжность контактов благодаря серебряному покрытию - меньше обслуживания и ремонта;
• Отсутствие характерного гудения при работе - катушка спроектирована для минимального уровня шума;
• Гибкий монтаж - поддерживается как DIN-рейка, так и крепление на плиту;
• Широкий диапазон температур (УХЛ4) - годится для необогреваемых помещений в регионах с суровым климатом;
• Совместимость с большинством стандартных коммуникационных устройств - термореле, кнопочные пункты, таймеры.

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, воды и случайного прикосновения;
• Не подходит для частых пусков (>120 раз/час) - быстрый износ контактов;
• Не предназначен для реверса - модель нереверсивная, для изменения направления нужен второй контактор;
• Не работает с постоянным током - катушка рассчитана только на 220 В переменного тока;
• Не допускается использование с нагрузками выше 30 кВт - риск перегрева и отказа контактов.

Примеры использования

• Вентиляционная система в цеху - контактор ПМЛ-4100-63А-220В-УХЛ4-Б включает два крупных вентилятора по команде с пульта;
• Циркулярная пила на деревообрабатывающем участке - управление через кнопочную станцию с аварийной остановкой;
• Тепловая завеса у входа в склад - включение по сигналу датчика движения;
• Щит АВР в малом бизнесе - один из контакторов переключает питание между сетью и дизель-генератором.

Практические советы

• Выбирая контактор, проверьте, чтобы сечение кабеля не превышало 16 мм2 - иначе невозможно плотно затянуть зажимы;
• Обязательно используйте предохранители или автоматы перед контактором - он сам не защищает от КЗ;
• Для длительной работы в сырых местах выбирайте модели с IP20, а не IP00 - данный экземпляр требует герметизации всего щита;
• Проверяйте состояние контактов каждые 6–12 месяцев - даже с серебряными напайками они со временем окисляются при частых включениях;
• При использовании в системах АВР - учтите, что контактор не имеет функции взаимной блокировки; её необходимо реализовать отдельно.
