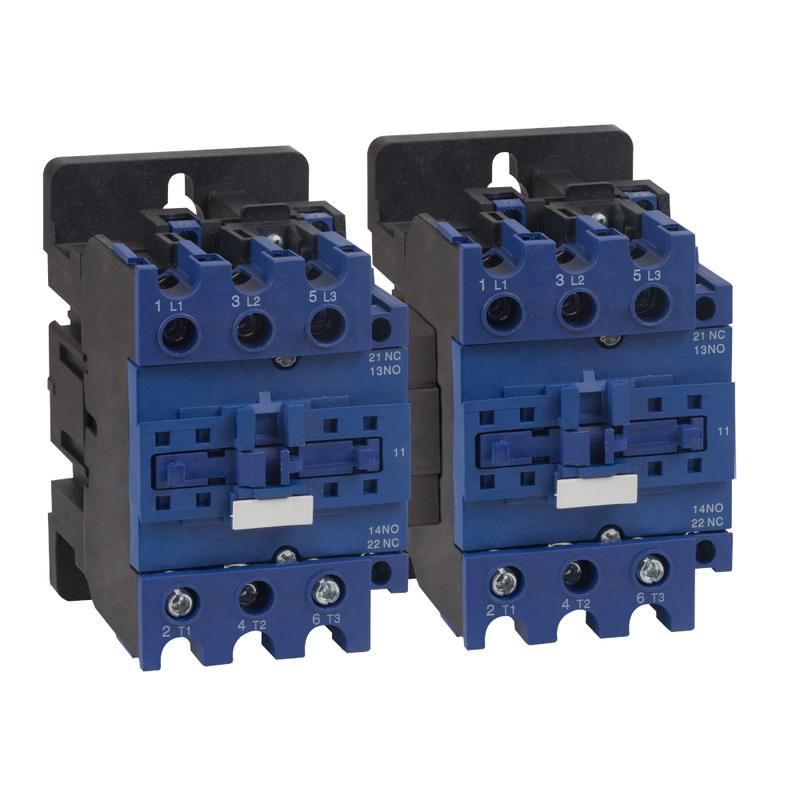

Контактор ПМ12-063500 УХЛ4 В 63А кат. 220В AC 2НО+2НЗ КЭАЗ 315193

Контактор ПМ12-063500 УХЛ4 В, 220В, 2 нормально открытых + 2 нормально закрытых контакта - это устройство для дистанционного включения и отключения силовых цепей переменного тока, предназначенное для управления электродвигателями до 30 кВт. Произведён Кэаз, артикул 315193, соответствует серии ПМЛ.

Назначение и область применения

Контактор ПМ12-063500 УХЛ4 В используется для автоматического управления электродвигателями, нагревательными элементами и другими нагрузками до 63 А. Подходит для систем автоматизации: станков, насосов, вентиляторов, конвейеров. Применяется в промышленных щитах, где требуется надёжное коммутирование больших токов с помощью слаботочных управляющих сигналов.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главной цепи: 63 А
• Управляемая мощность двигателя: до 30 кВт
• Количество контактных групп: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Исполнение: открытое - без корпуса, доступны все части устройства
• Степень защиты: IP00 - без защиты от внешних воздействий
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-063500 УХЛ4 В совместим с DIN-рейкой стандарта EN 60715. Для установки используйте фиксирующие защёлки на основании устройства. Монтаж выполняется с помощью винтового соединения - провода затягиваются гаечным ключом. Обязательно соблюдайте момент затяжки: перетягивание повредит изоляцию, недотягивание вызовет нагрев и окисление контактов. Убедитесь, что сечение проводов соответствует допустимому для 63 А (обычно 10–16 мм2 медных жил).

Безопасность и стандарты

Производитель КэAZ сертифицирует продукцию по ГОСТ Р 50030.4.1 и IEC 60947-4-1. Контактор рассчитан на работу в условиях класса исполнения УХЛ4 - умеренный климат с возможностью повышенной влажности и температурой от −40C до +40C. Не имеет встроенной защиты от перегрузок или коротких замыканий - требует внешней защиты (автоматический выключатель или предохранители).

Преимущества

• Высокая механическая износостойкость - до 1 млн операций включения/отключения
• Надёжные винтовые зажимы обеспечивают долговременный контакт без потерь
• Гибкое распределение контактов: 3 НО + 2 НЗ позволяют реализовать сложные схемы управления
• Совместимость с большинством стандартных реле времени и пускателей серии ПМЛ

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP00 исключает использование вне герметичных шкафов
• Не рекомендован для outdoor-установок - отсутствие защиты от пыли, влаги и механических повреждений
• Не подходит для частотного регулирования - работает только на постоянном напряжении 220 В AC
• Требуется обязательная установка в электрическом щите с принудительной вентиляцией при длительной работе на максимальной нагрузке

Примеры использования

• Управление трёхфазным двигателем 30 кВт в системе конвейера
• Автоматическое включение системы вентиляции по сигналу термостата
• Циклическое включение-выключение насоса через реле времени
• Схема “пуск-стоп” с кнопочным постом и аварийной остановкой через НЗ-контакты

Практические советы

• Проверьте соответствие напряжения катушки (220 В AC) перед подключением - неверное питание приведёт к выходу из строя
• При использовании нескольких контакторов одного типа - располагайте их с зазором 10–15 мм для лучшего теплоотвода
• Обязательно проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - при оплавлении или налёте оксидов заменяйте или зачищайте
• Для снижения помех в управляющей цепи - параллельно катушке можно установить RC-гашение (если схема позволяет)
• Артикул 315193 - точный идентификатор для заказа запчастей; не путайте с аналогами других производителей
