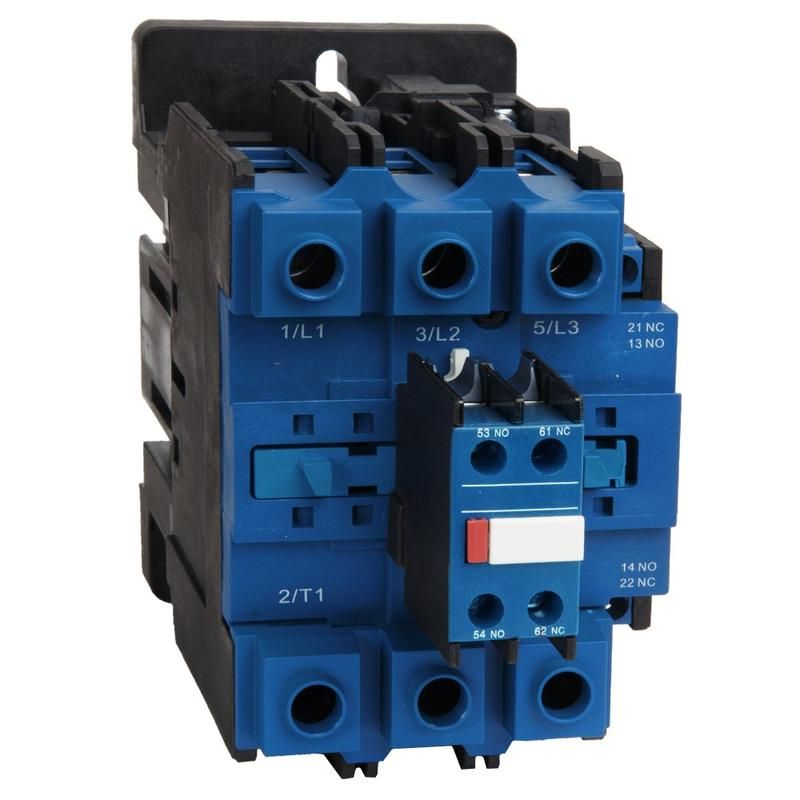

Контактор ПМ12-063150 УХЛ4 В 63А кат. 220В AC 2НО+2НЗ КЭАЗ 312366

Контактор ПМ12-063150 УХЛ4 В, 220В, 63А, 2 нормально-открытых + 2 нормально-закрытых - это электромагнитное устройство от КЭАЗ для коммутации силовых цепей переменного тока. Подходит для частого включения/выключения двигателей, нагревательных элементов и других нагрузок до 30 кВт. Артикул 312366 соответствует серийному исполнению ПМ12.

Назначение и область применения

Контактор ПМ12-063150 УХЛ4 В используется для удалённого управления включением и выключением электроприёмников. Он обеспечивает пуск, остановку и реверс электродвигателей, а также переключение режимов работы оборудования. Применяется в системах с высокой цикличностью включения: лифтах, кранах, насосах, вентиляторах, тепловых завесах, печах, станках и системах АВР. Также подходит для управления освещением в крупных объектах.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 63 А - способен управлять нагрузками до 30 кВт
• Напряжение катушки управления: 220 В - питание от однофазной сети
• Количество контактов: 2 нормально-открытых (НО) + 2 нормально-закрытых (НЗ)
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Исполнение: открытое - корпус без кожуха, требует установки в закрытом щите
• Способ монтажа: винтовое крепление на DIN-рейку
• Подключение силовых контактов: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-063150 УХЛ4 В монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 25 мм2. Управление осуществляется через катушку 220 В: при подаче напряжения на выводы A1–A2 контактор замыкает НО-контакты и размыкает НЗ-контакты. Обязательно соблюдать полярность при подключении катушки - хотя она работает на переменном токе, неправильное подсоединение может повредить изоляцию.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международным стандартам IEC 60947-4-1. Сертифицирован для эксплуатации в условиях класса исполнения УХЛ4 - допускается работа при температуре от −40 C до +40 C и относительной влажности до 80%. Отсутствие защиты выше IP20 требует обязательного размещения внутри распределительного шкафа.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения
• Чёткое разделение силовых и вспомогательных контактов - снижает риск помех
• Наличие двух НО и двух НЗ контактов позволяет реализовать сложные схемы управления без внешних реле
• Простая замена - совместим с другими контактами серии ПМ12

Ограничения применения

• Не предназначен для постоянной работы в условиях повышенной запылённости, сырости или агрессивной среды - IP20 не обеспечивает защиту от влаги и пыли
• Не подходит для управления нагрузками свыше 30 кВт - превышение вызывает перегрев и выход из строя
• Требует принудительного охлаждения при длительной работе на предельной нагрузке
• Не имеет функции защиты от перегрузки - необходимо применять дополнительно тепловое реле

Примеры использования

• Управление трехфазным асинхронным двигателем насоса в системе водоснабжения
• Переключение режимов работы тепловой завесы: включение/выключение + реверс вентилятора
• Автоматический ввод резерва (АВР): один НО-контакт включает основной источник, второй НЗ - отключает резервный
• Контроль освещения на производственной площадке через PLC-систему

Практические советы

• При монтаже затягивайте винты зажимов усилием 0,8–1,2 Нм - недостаточное или чрезмерное усилие приводят к перегреву
• Для долгой службы используйте термостойкие провода с изоляцией 105 C и выше
• Обязательно проверьте соответствие напряжения катушки (220 В) - подача 380 В сразу выведет контактор из строя
• При использовании в схемах с реверсом применяйте блокировку - два контактора не должны одновременно быть включены
• Проверяйте состояние контактов каждые 6 месяцев - окисление увеличивает переходное сопротивление
