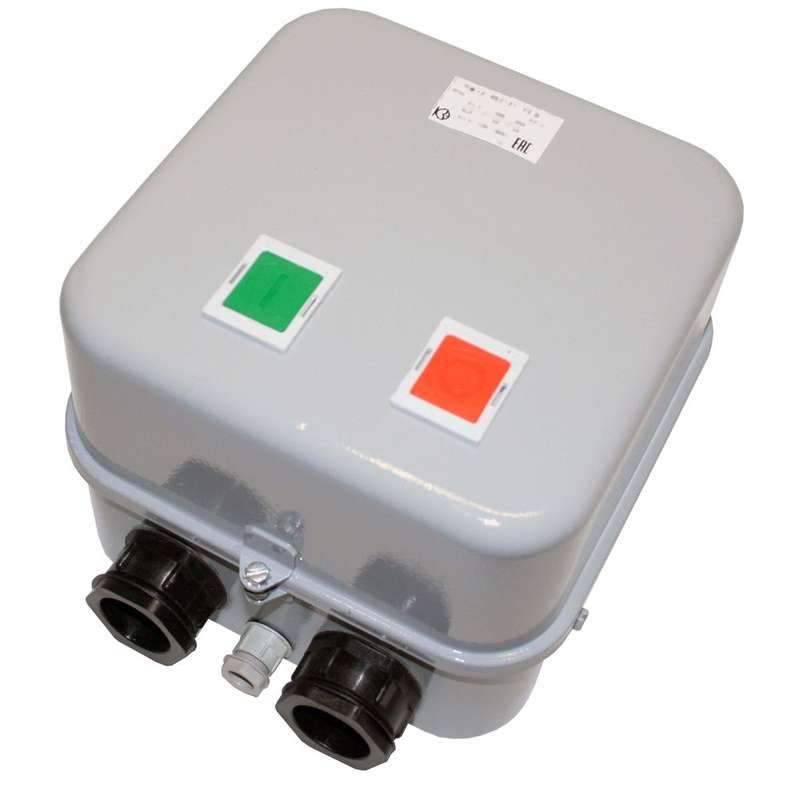

Контактор электромагнитный ПМ12-063121 У2 63А 220В AC КашинЗЭА 060121221ВВ220000000

Контактор электромагнитный ПМ12-063121 У2 220В 63А - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 30 кВт. Произведён компанией КЗЭА, предназначен для стационарной установки в системах автоматического управления. Артикул ПМ12-063121 У2 220В 63А указывает на его основные параметры: номинальный ток 63 А, питание катушки 220 В переменного тока, исполнение У2.

Назначение и область применения

Контактор электромагнитный ПМ12-063121 У2 220В 63А используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Обеспечивает дистанционный пуск, остановку и защиту двигателя от длительных перегрузок и обрыва фазы. Не предназначен для реверса - это нереверсивный контактор.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать постоянную нагрузку до этого значения в рабочих условиях.
• Напряжение питания катушки: 220 В переменного тока - требует именно такого напряжения для срабатывания; не работает от постоянного тока.
• Номинальная мощность двигателя: 30 кВт - оптимальная нагрузка для данного контактора при напряжении 380–440 В.
• Количество главных контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ) - три контакта для подключения фаз двигателя, два вспомогательных для сигнализации или блокировки.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жесткую поверхность через отверстия, не имеет встроенных креплений для шасси.
• Тип подключения: винтовые зажимы - провода затягиваются гайками, требуют периодической проверки момента затяжки.
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C, в помещениях с умеренной влажностью и без агрессивных сред.

Совместимость и монтаж

Контактор ПМ12-063121 У2 220В 63А совместим с любыми устройствами, использующими 220 В переменного тока для управления. Подключение силовой части - клеммы L1/L2/L3 и T1/T2/T3 для трёх фаз. Управление - через катушку A1/A2. Вспомогательные контакты НО/НЗ можно использовать в цепях блокировок, индикации или логических схемах. Монтаж на плату требует предварительно просверленных отверстий под крепёж. Не рекомендуется монтировать рядом с источниками тепла выше 40C. Минимальный зазор между соседними аппаратами - 10 мм для теплоотвода.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Имеет сертификаты на соответствие безопасности электрооборудования. Работает в соответствии с классом изоляции F. Для защиты катушки от импульсных перенапряжений (например, при отключении реле) рекомендуется установить ограничитель перенапряжения ОПН параллельно выводам A1-A2.

Преимущества

• Высокая надёжность механических контактов при частых включениях - до 600 циклов в час.
• Наличие двух вспомогательных контактов НЗ позволяет реализовать функции самоблокировки и аварийной остановки без внешних модулей.
• Защита IP54 обеспечивает долговечность в условиях пыли и повышенной влажности (цеха, склады, открытые щитовые).
• Винтовое подключение удобно для многожильных и одножильных проводов сечением до 16 мм2.

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз.
• Работает только при напряжении 220 В +-10%; при более низком напряжении катушка не втягивается, при высоком - возможен перегрев.
• Не предназначен для частотного регулирования - нельзя применять с частотниками без дополнительных фильтров.
• Не взрывозащищён - запрещено использование во взрывоопасных зонах (Zone 1/2, Div. 1).
• Не имеет встроенного теплового реле - требуется внешняя защита от перегрузки.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня.
• Автоматический пуск вентилятора в HVAC-системе после достижения заданной температуры.
• Коммутирующее устройство в пульте управления конвейерной линии на пищевом производстве.
• Подключение станка с ЧПУ к сети через кнопочную станцию с аварийной остановкой (через НЗ-контакт).

Практические советы

• Проверяйте момент затяжки винтов - слабый контакт вызывает нагрев, перегрев - выход из строя.
• При использовании в цепях с высокой частотой включения (более 300 раз в день) контролируйте состояние контактов каждые 6 месяцев.
• Для снижения помех в радиоэлектронном оборудовании обязательно устанавливайте ОПН на катушку.
• При монтаже на DIN-рейку используйте адаптер или крепёжную пластину - контактор не имеет стандартных зацепов.
• Не допускайте попадания масла, химикатов или металлической стружки внутрь корпуса - это повышает риск сваривания контактов.
• При замене - убедитесь, что новый контактор имеет те же типы и количество вспомогательных контактов (3/2), иначе схема управления не будет работать.
