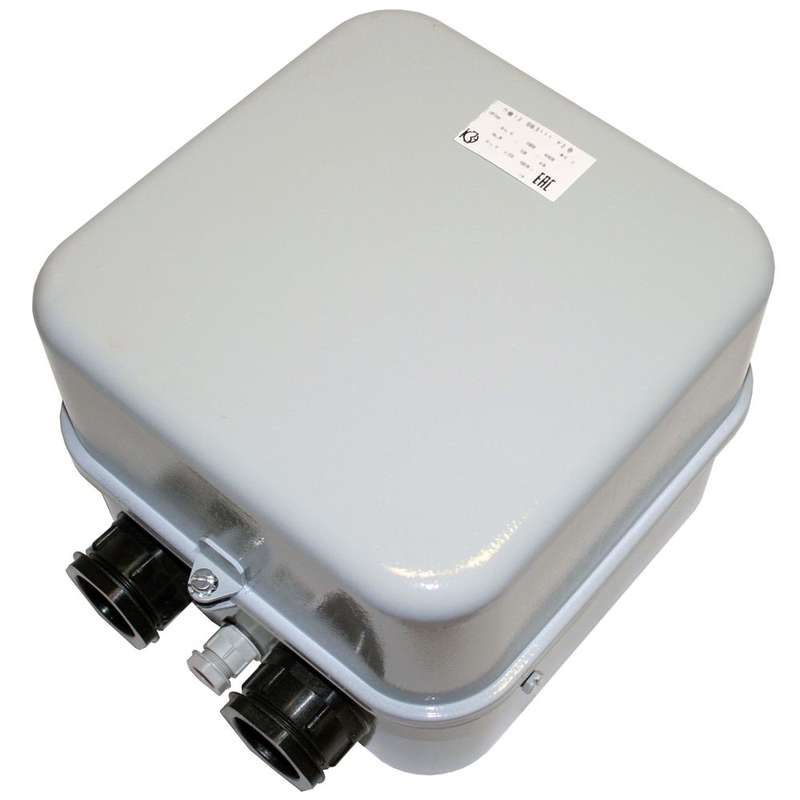

Контактор электромагнитный ПМ12-063111 У2 В 220В - 060111221ВВ220000000 КашинЗЭА

Контактор электромагнитный У2 В 220В 63А категория AC от КЗЭА - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 30 кВт. Артикулы 060111221вв220000000 и пм12-063111 подходят для стационарной установки в панелях управления, где требуется надёжное коммутирование нагрузки с высокими токами.

Назначение и область применения

Контактор электромагнитный У2 В 220В 63А категория AC используется для удалённого запуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматизации: станках, насосах, вентиляторах, конвейерах, компрессорах. Подходит для работы в промышленных щитах и распределительных устройствах. Не предназначен для частого реверса - исполнение нереверсивное.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Напряжение управления: 220 В - питание катушки работает от однофазной сети
• Номинальный ток: 63 А - способен коммутировать нагрузку до этого значения
• Номинальная мощность двигателя: 30 кВт - оптимальная нагрузка для данного контактора
• Главные контакты: 3 нормально открытых (3NO) + 2 нормально закрытых (2NC) - позволяют реализовать базовые схемы управления
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с повышенной влажностью или пылью
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C, в условиях умеренного климата
• Подключение: винтовые зажимы - надёжное соединение проводов сечением до 16 мм2
• Способ монтажа: на монтажную плату - крепится болтами к панели, не требует DIN-рейки

Совместимость и монтаж

Контактор электромагнитный У2 В 220В 63А категория AC монтируется исключительно на жесткую монтажную плату. Отсутствуют крепления для DIN-рейки - нельзя использовать в типовых шкафах с рейками. Для подключения используйте провода сечением 2,5–16 мм2. Напряжение управления 220 В совместимо с большинством промышленных схем управления. Обязательно проверьте соответствие сечения кабеля и момента затяжки винтов - перетягивание повреждает контакты, слабый контакт вызывает нагрев.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам для управления электродвигателями согласно ГОСТ Р МЭК 60947-4-1. Защита IP54 обеспечивает безопасную эксплуатацию в средах с пылью и влагой. Для предотвращения пробоя катушки при отключении рекомендуется установить ограничитель перенапряжения ОПН параллельно её выводам - особенно при использовании с реле или PLC.

Преимущества

• Высокий ток коммутации (63 А) позволяет управлять крупными двигателями без дополнительных промежуточных реле
• Наличие двух NC-контактов упрощает схемы аварийной остановки и блокировок
• IP54 снижает риск отказа в условиях производства - не нужна герметизация корпуса
• Винтовое подключение надёжнее, чем быстроразъёмные, при постоянных вибрациях
• Производитель КЗЭА - известный российский изготовитель, обеспечивающий долгий срок службы и ремонтопригодность

Ограничения применения

• Не поддерживает реверс - для изменения направления вращения двигателя потребуется два контактора или другой тип пускателя
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле для защиты от перегрузки
• Монтаж только на плату - несовместим с популярными шкафами с DIN-рейкой
• Работает только при напряжении 220 В - не подходит для сетей 380 В или 110 В без преобразования
• Не предназначен для частых включений более 600 раз/час - длительная работа при высокой частоте снизит срок службы контактов

Примеры использования

• Автоматический пуск насосной станции по уровню жидкости
• Управление вентилятором охлаждения в технологическом оборудовании
• Коммутация конвейерной ленты в пищевой промышленности
• Включение компрессора в системе воздушного давления
• Циклический запуск станка с ЧПУ после завершения подготовительных операций

Практические советы

• Проверяйте плотность затяжки винтов через 1–2 месяца после первого включения - возможна осадка проводов
• При работе в условиях вибраций используйте антивибрационные прокладки под монтажную плиту
• Для продления срока службы контактов применяйте ОПН - даже если он не указан в заказе, лучше установить его дополнительно
• Не допускайте попадания масла или химических веществ на корпус - они разрушают изоляцию
• При проектировании схемы учтите, что 3NO+2NC - достаточное количество для базового управления; если нужны дополнительные контакты - используйте внешние модули
