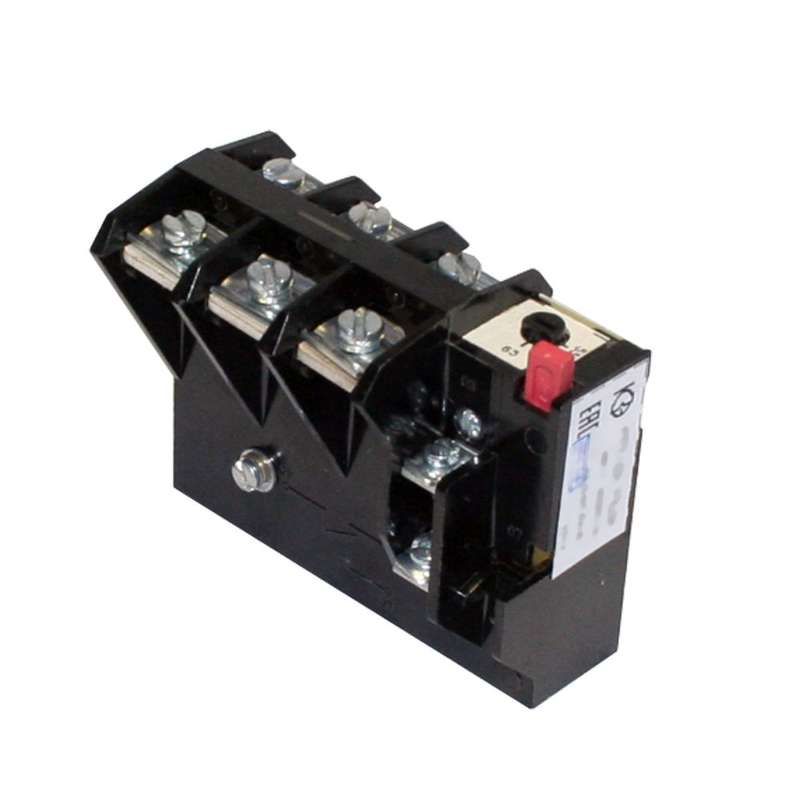

Реле электротепловое токовое РТТ-231 УХЛ4 50.0А - 50А 42,5..57,5А к пм12-63А 1нз КашинЗЭА 150231000В050.000000

Реле электротепловое токовое РТТ-231 УХЛ4 50А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул РТТ-231 50А указывают на серийную продукцию, проверенную в промышленной среде.

Назначение и область применения

Реле электротепловое токовое РТТ-231 УХЛ4 50А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные режимы - например, при потере одной из фаз. Подходит для установки в схемы управления электроприводами, работающими в сетях переменного тока до 660 В (50/60 Гц) или постоянного тока до 440 В. Часто используется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах.

Технические характеристики

• Номинальный ток: 50 А - максимальный ток, который реле может коммутировать без срабатывания; регулируемый диапазон срабатывания - 42,5–57,5 А (указано в артикуле).
• Количество полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Максимальное напряжение: 660 В AC / 440 В DC - допустимые пределы для работы в основной и вспомогательной цепях.
• Класс выпуска: 20 - время срабатывания при 7,2-кратной перегрузке не более 20 секунд; соответствует требованиям IEC 60947-4-1.
• Количество НЗ контактов: 1 - один нормально замкнутый контакт для сигнализации или отключения цепи управления.
• Тип присоединения: винтовое - надёжное механическое соединение проводов, требует периодического подтягивания.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, устойчиво к повышенной влажности и запылённости.
• Способ монтажа: встраиваемый - устанавливается в шкаф управления, не имеет собственного корпуса, требует внешней сборки.

Совместимость и монтаж

Реле электротепловое РТТ-231 УХЛ4 50А совместимо с контакторами серии ПМ12-63А, что указано в артикуле. Монтаж выполняется на DIN-рейку или в специальные крепления внутри распределительного щита. Главная цепь подключается через винтовые зажимы - сечение провода рекомендуется 1,5–25 мм2. Для правильной работы необходимо соблюдать посадочные размеры и не перегружать клеммы. После монтажа проверьте плотность затяжки винтов - ослабление вызывает нагрев и ложные срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Класс защиты IP20 - доступ к токоведущим частям исключён при установленном корпусе. Работает в соответствии с нормами безопасности для электроустановок до 1000 В. Не предназначен для взрывоопасных зон.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - минимизирует ложные отключения.
• Стабильная работа в условиях колебаний температуры окружающей среды - исполнение УХЛ4 позволяет применять в холодных цехах и на открытых площадках.
• Простая диагностика: сработавшее реле легко определить по выступающему рычагу - можно вручную вернуть в исходное положение после устранения причины.
• Совместимость с популярными контакторами ПМ12 - снижает сложность проектирования и замены.

Ограничения применения

• Не применяется для защиты двигателей с частотным преобразователем - тепловое реле не реагирует на высшие гармоники, возможны ложные срабатывания или отказ.
• Не подходит для быстрого повторного пуска - требуется время на остывание биметалла (до нескольких минут).
• Не защищает от коротких замыканий - обязательно использовать предохранители или автоматы в цепи питания.
• Не рассчитано на работу вне диапазона +-10% от номинального напряжения - скачки напряжения влияют на точность срабатывания.

Примеры использования

• Защита насоса в системе водоснабжения - предотвращает выход из строя при заклинивании крыльчатки.
• Контроль нагрузки на конвейерной ленте - отключает двигатель при перегрузке материалом.
• Обеспечение безопасной работы вентилятора в печи - срабатывает при обрыве фазы, предотвращая перегрев.
• Автоматизация компрессора в воздушной сети - защищает от длительной работы при низком давлении.

Практические советы

• Выбирайте реле с номиналом, близким к рабочему току двигателя - лучше на 5–10% выше, чтобы избежать ложных срабатываний при пуске.
• Настройте ток срабатывания в пределах 42,5–57,5 А согласно паспорту двигателя - используйте тестовый токовый клещ для проверки.
• Проверяйте состояние контактов каждые 6 месяцев - окисление увеличивает переходное сопротивление.
• Не устанавливайте рядом с источниками тепла - перегрев окружающего воздуха может вызвать преждевременное срабатывание.
• При замене старого реле - сверьте класс срабатывания (20) и тип присоединения - не все аналоги подходят по габаритам и функциям.
