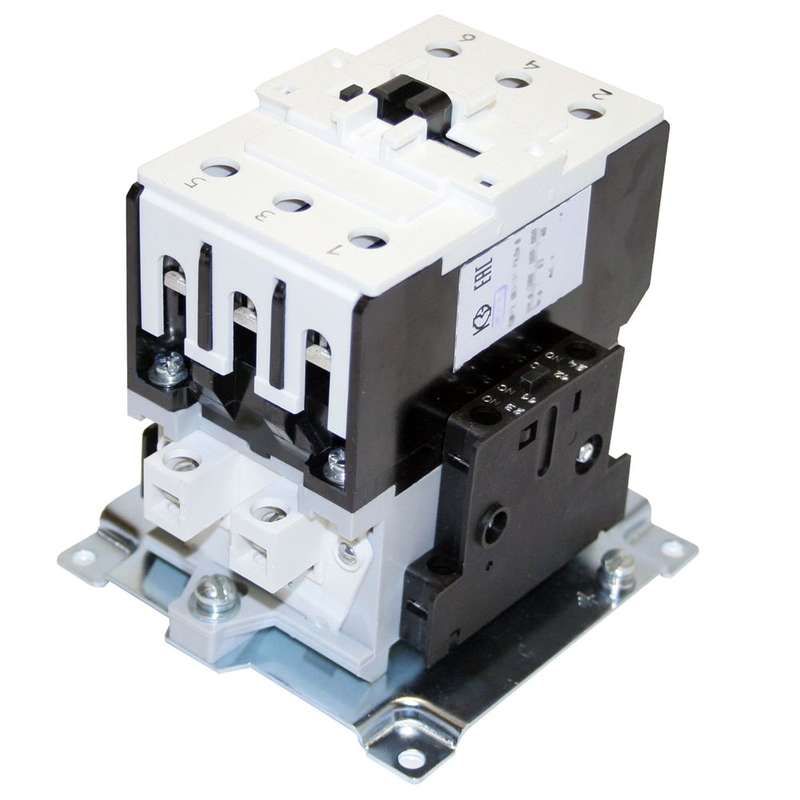

Контактор электромагнитный нереверсивный ПМ12-063151 УХЛ4 В, 380В, вариантК - 060151220ВВ380000030 КашинЗЭА

Контактор электромагнитный нереверсивный УХЛ4, 380В, 63А, 2 нормально-открытых + 2 нормально-закрытых контакта, вариант 'К' от КЗЭА предназначен для дистанционного включения и выключения трёхфазных двигателей мощностью до 30 кВт. Артикулы 060151220вв380000030 и пм12-063151 соответствуют этой модели - она используется в стационарных системах управления, где важна надёжность коммутации без реверса.

Назначение и область применения

Контактор электромагнитный нереверсивный УХЛ4 применяется для удалённого запуска, остановки и защиты электродвигателей в цепях переменного тока 380 В, 50/60 Гц. Подходит для работы в составе автоматических систем управления на производствах: конвейеры, насосы, вентиляторы, компрессоры, станки с ЧПУ. Не предназначен для частого реверса - только одностороннее включение.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 63 А - способен длительно проводить ток такой величины без перегрева
• Напряжение питания катушки: 380 В - требует именно такого напряжения для срабатывания
• Номинальная мощность двигателя: 30 кВт - оптимальная нагрузка для этого контактора
• Количество контактов: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ) - позволяют реализовать базовые схемы управления и сигнализации
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - нет внешней защиты; корпус полностью открытый, требуется установка в защищённом шкафу
• Способ монтажа: на монтажную плату - крепится через отверстия и выводы на печатной плате, не имеет DIN-рейки
• Тип подключения: винтовые зажимы - подходят для медных жил сечением до 16 мм2

Совместимость и монтаж

Контактор электромагнитный нереверсивный УХЛ4 монтируется исключительно на монтажную плату - он не совместим с DIN-рейками. Для правильной установки необходимо обеспечить доступ к винтовым зажимам и свободное пространство вокруг аппарата для теплоотвода. Монтаж следует выполнять только после отключения питания. Подключение силовых контактов выполняется к верхним и нижним клеммам, вспомогательные - к боковым. Убедитесь, что посадочные отверстия совпадают с размерами платы.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Применяется в сетях до 660 В, однако указанное напряжение питания катушки - 380 В. Перегрузки и обрыв фаз не защищаются самим контактором - необходима внешняя тепловая защита (например, реле перегрузки). Для предотвращения пробоя катушки рекомендуется использовать ограничитель перенапряжений ОПН, установленный параллельно её выводам.

Преимущества

• Высокая механическая прочность и долгий срок службы благодаря качественной сборке КЗЭА
• Чёткое разделение функций: два НО и два НЗ контакта обеспечивают гибкую логику управления
• Устойчивость к климатическим воздействиям класса УХЛ4 - подходит для холодных и сырых помещений
• Простое и надёжное винтовое подключение - минимизирует риск плохого контакта

Ограничения применения

• Не допускается использование вне закрытых щитов - степень защиты IP00 делает устройство уязвимым к пыли, влаге и случайным прикосновениям
• Не подходит для частого реверсирования - конструкция нереверсивная, попытки изменить направление вращения могут повредить контакты
• Требуется внешняя защита от перегрузок и обрыва фаз - сам контактор не содержит термореле
• Подходит только для AC-цепей - нельзя применять в постоянном токе
• Не рассчитан на высокочастотные включения - максимальная частота операций ограничена техническими возможностями механизма

Примеры использования

• Управление насосной станцией в водопроводной системе - включение при достижении уровня воды
• Автоматический запуск вентилятора в технологическом цеху по сигналу от термодатчика
• Контроль работы воздушного компрессора в рамках системы давления
• Циклический запуск конвейера на пищевом производстве с использованием двух НЗ контактов для сигнала “работает”

Практические советы

• Выбирая этот контактор, проверьте соответствие напряжения катушки (380 В) вашей системе управления - неверное питание вызывает отказ или перегрев
• Обеспечьте достаточное расстояние между этим контактором и другими нагревающимися элементами - тепло снижает срок службы
• При монтаже на плату используйте только медные провода сечением до 16 мм2 - более толстые жилы не войдут в зажимы
• Добавьте ОПН параллельно катушке - особенно если контактор часто отключается под нагрузкой
• Не забудьте про обязательную защиту от перегрузки - даже при 63 А и 30 кВт двигатель нуждается в отдельном тепловом реле
• Для обслуживания отключите питание и проверьте отсутствие напряжения - контактор не имеет видимого разъединителя
