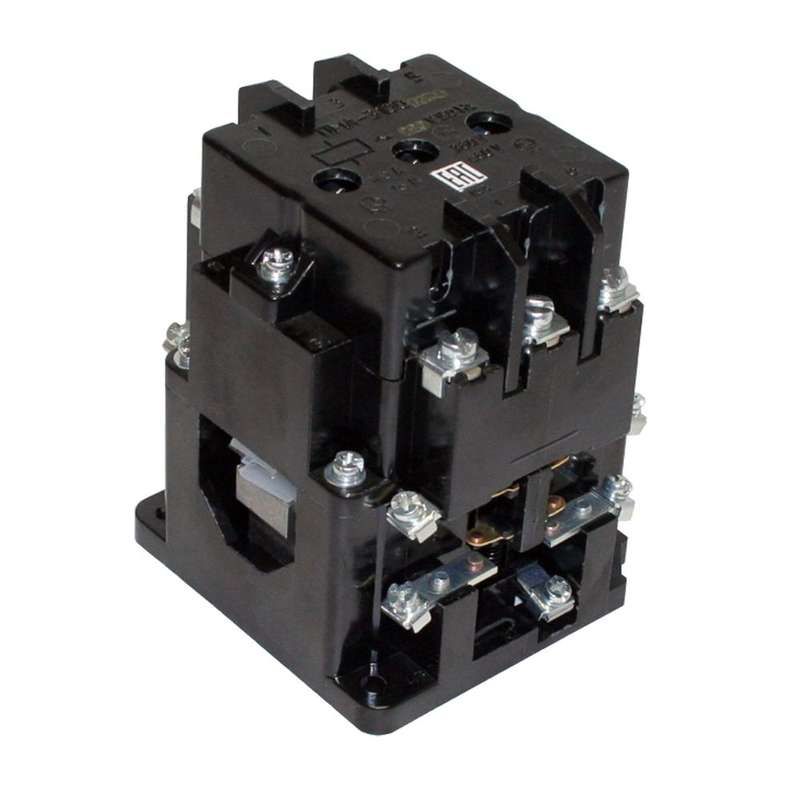

Контактор электромагнитный ПМА-3100 УХЛ4 В 380В (2з+2р) - 090310220ВВ380000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 380В 40А от КЗЭА (артикулы пма-3100, 090310220вв380000000) предназначен для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 18,5 кВт. Он работает в сетях переменного тока 380 В и оснащён двумя нормально открытыми и двумя нормально закрытыми вспомогательными контактами для построения схем управления.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 380В 40А используется в системах автоматического управления электроприводами. Его основная задача - безопасно коммутировать силовые цепи двигателей, обеспечивая удалённый запуск, остановку и, при необходимости, реверс. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров и других устройств с асинхронными двигателями. Вспомогательные контакты позволяют реализовать блокировки, сигнализацию и логические функции в схемах управления.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 40 А
• Род тока: переменный (50–60 Гц)
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Номинальная мощность управляемого двигателя: 18,5 кВт
• Исполнение: нереверсивное (не поддерживает реверс без внешнего оборудования)
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, но не от воды и пыли
• Способ подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 380В 40А монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения проводов используйте жилы сечением до 16 мм2 - они надёжно фиксируются винтовыми зажимами. Главные контакты рассчитаны на три фазы, поэтому подключение выполняется к L1-L3 и T1-T3. Вспомогательные контакты (2НО+2НЗ) доступны для подключения цепей управления, сигналов или блокировок. Обязательно проверьте соответствие напряжения катушки (380 В) и тип тока (AC) перед подключением.

Безопасность и стандарты

Контактор соответствует требованиям к оборудованию для промышленного использования. Хотя явного указания стандарта в данных нет, он проектирован в соответствии с практиками, принятыми для аналогичных аппаратов серий IEC 60947-4-1. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с реле или PLC, чувствительными к помехам.

Преимущества

• Высокая надёжность механических контактов при длительной работе в режиме частых включений
• Чёткая классификация контактов: два НО и два НЗ - удобно для сложных схем управления
• Климатическое исполнение УХЛ4 позволяет использовать в неотапливаемых помещениях, на объектах с суровым микроклиматом
• Поддержка монтажа на DIN-рейку - совместимость со стандартными щитами
• Простая замена: конструкция не требует специнструментов для демонтажа

Ограничения применения

• Не предназначен для реверса - для изменения направления вращения двигателя требуется второй контактор или реверсивный пускатель
• Защита от перегрузок и обрыва фаз отсутствует - необходимо применять тепловое реле или электронный защитный модуль
• Степень защиты IP20 исключает использование во влажных, пыльных или наружных условиях без корпуса
• Напряжение катушки строго 380 В - нельзя подключать к 220 В или другому уровню без риска выхода из строя

Примеры использования

• Автоматический пуск вентилятора в промышленном помещении через кнопочную станцию
• Управление насосом в системе водоснабжения с сигнализацией состояния (зелёный свет - включен, красный - выключен)
• Цепь управления конвейером, где один НЗ-контакт блокирует запуск при аварии, а НО-контакт активирует индикацию работы
• Система принудительной вентиляции в цеху, включающаяся по таймеру или датчику температуры

Практические советы

• Проверяйте напряжение на катушке перед первым включением - неверное питание вызывает быстрый выход из строя
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнулся - слабое крепление вызывает нагрев и искрение
• Используйте винтовые зажимы с усилием, указанном в документации - пере затягивание повреждает контакты
• Для долгой службы регулярно проверяйте состояние контактов на окисление и подгорание - особенно после частых включений
• Если контактор установлен рядом с частотником или сварочным оборудованием - обязательно установите ОПН на катушку
• Посадочные размеры подходят под большинство стандартных контакторов - можно заменить аналогом того же форм-фактора
