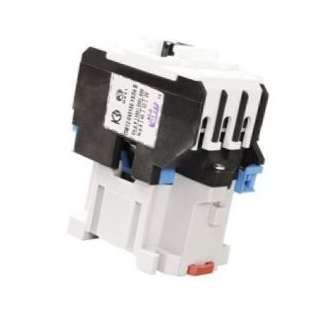

Контактор электромагнитный ПМ12-040150 УХЛ4 В 220В (1з) - 050150100ВВ220000010 КашинЗЭА

Контактор электромагнитный УХЛ4 220В AC 40А 1 нормально разомкнутый контакт от КЗЭА (артикулы 050150100вв220000010 и пм12-040150) предназначен для дистанционного включения и отключения нагрузки, особенно трёхфазных электродвигателей мощностью до 18,5 кВт. Он работает в сетях переменного тока 220 В и монтируется на DIN-рейке.

Назначение и область применения

Контактор электромагнитный УХЛ4 220В AC 40А 1 нормально разомкнутый контакт используется для коммутации силовых цепей в системах автоматического управления. Подходит для запуска и остановки электродвигателей, насосов, вентиляторов, конвейеров и другого оборудования, где требуется удалённое управление. Применяется в промышленных щитах, станциях управления, линиях автоматизации. Не предназначен для частого включения-выключения сверхтоков - для этого нужны пускатели с тепловой защитой.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Напряжение питания катушки: 220 В AC - требует именно переменного тока, не совместим с постоянным.
• Количество контактов: 1 нормально разомкнутый (НО), 0 нормально замкнутых (НЗ) - один выходной контакт для включения нагрузки.
• Номинальная мощность двигателя: 18,5 кВт - оптимальна для управления асинхронными двигателями этой мощности.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью повышенной влажности и температур до –25 C.
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и влаги; требует установки внутри закрытого шкафа.
• Способ монтажа: DIN-рейка - легко крепится на стандартной рейке 35 мм, также возможно крепление на монтажную плату.
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 16 мм2 (по рекомендациям производителя).
• Исполнение: нереверсивное - не имеет функции изменения направления вращения двигателя.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 220В AC 40А 1 нормально разомкнутый контакт совместим с любыми устройствами, использующими стандартную DIN-рейку. Для подключения катушки используйте провода сечением 0,5–2,5 мм2. Силовые контакты рассчитаны на медные жилы до 16 мм2. Обязательно соблюдайте расстояние между соседними аппаратами - минимум 10 мм для теплоотвода. Монтаж на вертикальной поверхности допустим, горизонтальный - не рекомендуется.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Имеет сертификаты на применение в электроустановках до 1000 В. При работе с высокими токами необходимо использовать внешнюю защиту: предохранители или автоматические выключатели с характеристикой D для двигателей. Для снижения импульсных помех на катушке рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения-отключения.
• Надёжная фиксация на DIN-рейке - исключает случайное выпадение даже при вибрациях.
• Чёткий визуальный индикатор положения контакта - рычажок показывает состояние (включено/выключено).
• Простота обслуживания - доступ к винтовым зажимам без демонтажа аппарата.

Ограничения применения

• Не применяется в средах с взрывоопасной пылью, газами или агрессивными химическими веществами - степень защиты IP20 не обеспечивает герметичность.
• Не подходит для частого пуска двигателей с высоким моментом (например, дробилок) - риск перегрева катушки.
• Отсутствие встроенной тепловой защиты - обязательно использование внешнего теплового реле при управлении двигателями.
• Не работает при напряжении ниже 85 % от номинала (менее 187 В) - возможны “зависание” или некорректное отключение.

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по сигналу от датчика уровня.
• Автоматический запуск вентилятора в HVAC-системе после достижения заданной температуры.
• Коммутирование конвейера на пищевом производстве через PLC-контроллер.
• Подключение светильников большой мощности в промышленном освещении.

Практические советы

• Выбирая этот контактор, проверьте, что ваш двигатель не превышает 18,5 кВт - превышение вызовет быстрый износ контактов.
• При использовании в цепях с индуктивной нагрузкой (двигатели, трансформаторы) всегда устанавливайте ОПН на катушку - продлит срок службы.
• Не затягивайте винты слишком сильно - можно повредить пластиковую корпусную часть.
• Для удобства диагностики подпишите провода на входе и выходе - особенно важно при множественных контакторах в одном шкафе.
• Если нужен второй контакт - используйте дополнительные модульные блоки, совместимые с серией PM12 от КЗЭА.
