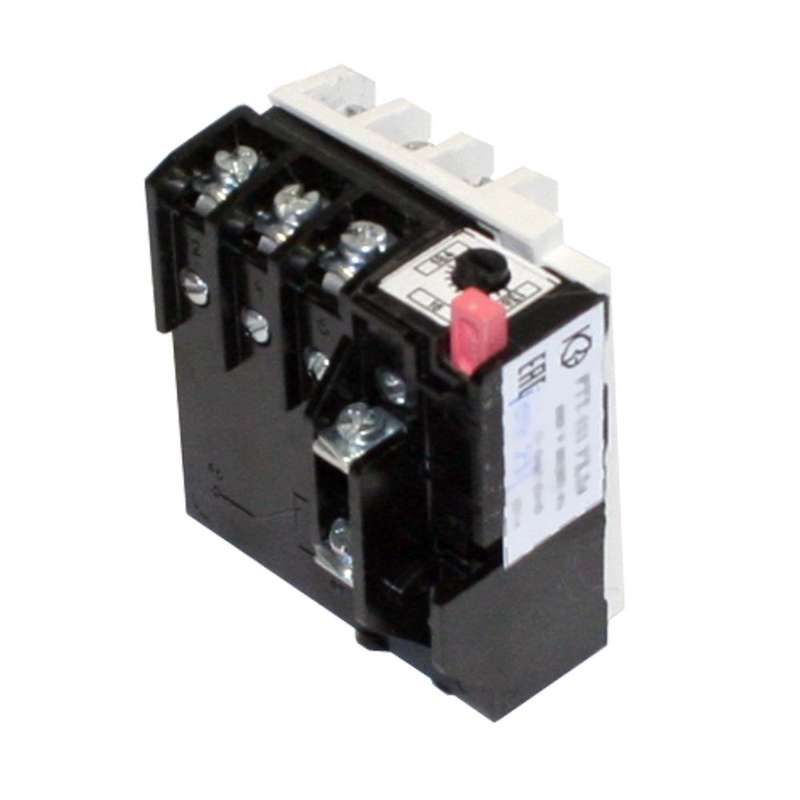

Реле электротепловое токовое РТТ-111 УХЛ4 2.50А - 2.5А 2,1..2,9А инд.устан. 1нз КашинЗЭА 140111000В002.500000

Реле электротепловое токовое РТТ-111 УХЛ4 2.5А - устройство для автоматической защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на предприятиях с жесткими требованиями к надёжности. Бренд КЗЭА г.Кашин обеспечивает соответствие ГОСТ и долгий срок службы даже в сложных условиях.

Назначение и область применения

Реле электротепловое токовое РТТ-111 УХЛ4 2.5А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току и от отказа одной из фаз - так называемого «обмоточного обрыва». Это предотвращает перегрев обмоток и выход двигателя из строя. Подходит для установки в щитах управления промышленными станками, насосами, конвейерами, вентиляторами и другим оборудованием, работающим от сети переменного тока до 660 В.

Технические характеристики

• Номинальный ток: 2,5 А - максимальный ток, при котором реле не срабатывает при нормальной нагрузке; регулируется в диапазоне 2,1–2,9 А.
• Число силовых полюсов: 3 - реле контролирует все три фазы одновременно.
• Максимальное рабочее напряжение: 660 В переменного тока (50/60 Гц); допускается применение в цепях постоянного тока до 440 В.
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации срабатывания или отключения цепи управления.
• Класс выпуска: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует классу тепловой защиты для большинства промышленных двигателей.
• Климатическое исполнение: УХЛ4 - устойчиво к температурным колебаниям (-40C…+40C), повышенной влажности и запылённости, подходит для использования в неотапливаемых помещениях и на открытых площадках.
• Род тока: Переменный - оптимизировано для работы в сетях 50/60 Гц.
• Способ монтажа: Встраиваемый - устанавливается внутрь распределительного шкафа или пульта управления.
• Тип присоединения главной цепи: Винтовое - провода закрепляются болтовыми зажимами, обеспечивающими надёжный контакт при высоких токах.

Совместимость и монтаж

Реле электротепловое токовое РТТ-111 УХЛ4 2.5А совместимо с контактными аппаратами и магнитными пускателями других производителей, если они имеют аналогичную габаритную посадку. Для монтажа требуется свободное место в шкафу глубиной не менее 80 мм. Главная цепь подключается через винтовые зажимы - рекомендуется использовать медные многожильные провода сечением 0,75–4 мм2. После установки необходимо проверить затяжку винтов - ослабление вызывает нагрев и ложные срабатывания. Настройка тока срабатывания выполняется поворотом регулировочного винта внутри корпуса - диапазон 2,1–2,9 А позволяет точно адаптировать реле под конкретный двигатель.

Безопасность и стандарты

Реле электротепловое токовое РТТ-111 УХЛ4 2.5А соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Конструкция исключает самопроизвольное срабатывание при вибрациях и механических ударах. Корпус выполнен из термостойкого пластика, не поддерживающего горение. Все элементы, находящиеся под напряжением, полностью изолированы от внешней среды.

Преимущества

• Высокая точность срабатывания благодаря механизму биметаллической пластины и стабильному тепловому режиму.
• Автоматический или ручной сброс после срабатывания - зависит от модели, в данном случае предусмотрен ручной сброс для безопасности.
• Индикация срабатывания - наличие одного НЗ контакта позволяет легко организовать световую или звуковую сигнализацию аварии.
• Стандартный размер и унифицированный крепёж - легко заменяется на аналогичные устройства старых серий.
• Устойчивость к перепадам температуры и влажности - идеально для условий производства и складских помещений.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует наличия всех трёх фаз для корректной работы.
• Не работает при импульсных перегрузках (например, при пуске двигателя) - задержка срабатывания рассчитана именно на длительные перегрузки.
• Не следует использовать в цепях с частотным преобразователем - искажённая форма тока может вызвать ложные срабатывания или отказ.
• Не имеет функции защиты от короткого замыкания - обязательно требуется установка автоматического выключателя или предохранителя перед реле.
• Регулировка тока возможна только в узком диапазоне (2,1–2,9 А) - не подходит для двигателей с другими номинальными токами.

Примеры использования

• Защита насоса мощностью 1,5 кВт в системе водоснабжения завода.
• Контроль тока в приводе конвейера на пищевом производстве.
• Обеспечение безопасной работы вентилятора в цехе с высокой запылённостью.
• Подключение в составе пусковой схемы с магнитным пускателем ПМЛ-110.

Практические советы

• Выбирая реле электротепловое токовое РТТ-111 УХЛ4 2.5А, сверьте номинальный ток двигателя с регулируемым диапазоном (2,1–2,9 А). Если ток выше - выбирайте модель с большим номиналом.
• После замены реле всегда проверяйте правильность подключения фаз - неверная коммутация может привести к неработоспособности защиты.
• При работе в условиях сильной вибрации дополнительно закрепите реле антивибрационными прокладками.
• Не используйте реле в местах с постоянным воздействием масла, химикатов или паров - хотя исполнение УХЛ4 устойчиво к влаге, агрессивные среды снижают срок службы пластиковых деталей.
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может вызывать перегрев и ложные отключения.
