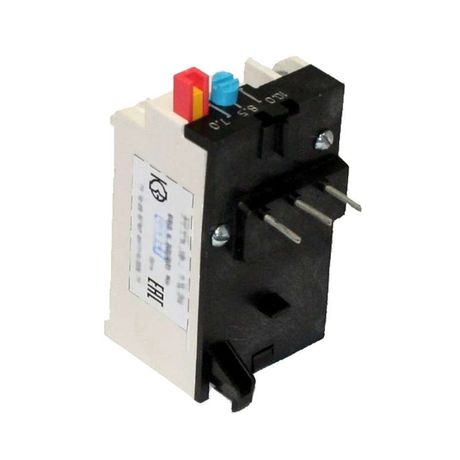

Реле электротепловое токовое РТТ5-10-1 УХЛ4 2.50А IP00 - РТТ5-10 2.5А 2,1 ..2,9А КашинЗЭА 130110000В002.500000

Реле электротепловое токовое РТТ5-10-1 УХЛ4 2.5А IP00 - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Произведено компанией КЗЭА, артикул 130110000в002.500000, рассчитано на работу в промышленных системах управления электроприводами.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 2.5А IP00 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Применяется в схемах управления электроприводами в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Подходит для установки в щитах управления станков, насосов, конвейеров и другого оборудования с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 2,5 А - регулируемый предел срабатывания 2,1–2,9 А
• Число полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно
• Максимальное рабочее напряжение: 660 В AC / 440 В DC
• Род тока: переменный (AC) - также работает в цепях постоянного тока до 440 В
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в умеренном и холодном климате, в закрытых помещениях с возможностью повышенной влажности
• Исполнение: нереверсивное - срабатывает только при превышении тока, не меняет направление вращения двигателя
• Класс выпуска: 10 А - время срабатывания соответствует классу 10 (время отключения при 6-кратном токе - 10–20 сек)
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки внутри корпуса или щита
• Количество переключающих контактов: 1 - один нормально замкнутый контакт для отключения цепи управления
• Способ монтажа: на аппарат - крепится на DIN-рейку или поверхность устройства через болты
• Тип присоединения: винтовое - зажимы для проводов затягиваются отверткой

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 2.5А IP00 устанавливается последовательно в цепь питания двигателя. Для работы требуется подключение трёх фазных проводов к входным и выходным клеммам. Контакт реле подключают в цепь управления (например, к катушке контактора). Монтаж осуществляется на аппаратную платформу - рекомендуется использовать DIN-рейку совместимую с типоразмером РТТ5. Внимание: из-за степени защиты IP00 реле нельзя устанавливать на открытом воздухе или в местах с пылью, брызгами воды или механическими повреждениями - обязательно помещать внутрь электрошкафа.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 18152, обеспечивающим надёжность тепловой защиты двигателей. Напряжение 660 В позволяет применять его в промышленных сетях с высоким уровнем напряжения. Отсутствие защиты IP00 требует соблюдения правил электробезопасности: все токоведущие части должны быть изолированы и доступны только при отключенном питании.

Преимущества

• Высокая точность срабатывания в диапазоне 2,1–2,9 А - минимизация ложных срабатываний
• Устойчивость к колебаниям температуры благодаря исполнению УХЛ4
• Простая настройка и ремонтопригодность - можно заменить без демонтажа всей системы
• Совместимость с большинством контакторов и пускателей в промышленных схемах

Ограничения применения

• Не применяется в условиях открытого воздуха, сырых помещениях, с пылью или химически активной средой - степень защиты IP00 исключает любые внешние воздействия
• Не предназначен для защиты однофазных двигателей - только трёхфазные
• Не имеет функции самовозврата - после срабатывания необходимо вручную сбросить реле
• Не поддерживает дистанционное управление или сигнализацию - только механический контакт
• Не используется в цепях с импульсными нагрузками или частотными преобразователями - только для чисто резистивно-индуктивных нагрузок

Примеры использования

• Защита двигателя насоса в системе водоснабжения
• Обеспечение безопасности конвейера на пищевом производстве
• Автоматическая отсечка при обрыве фазы в станке с ЧПУ
• Компонент в шкафу управления лифта или эскалатора

Практические советы

• Выбирая реле, проверьте соответствие номинального тока двигателя - 2,5 А подходит для маломощных двигателей (~1,1–1,5 кВт); для больших используйте другие модели серии РТТ5
• При монтаже плотно затягивайте винтовые клеммы - слабый контакт вызывает нагрев и ложное срабатывание
• После срабатывания дождитесь остывания биметаллической пластины перед сбросом - обычно 1–5 минут
• Не устанавливайте рядом с источниками тепла - влияет на точность срабатывания
• Регулярно осматривайте контакты на окисление - особенно в условиях повышенной влажности
