Пускатель магнитный ПМ 12-010150 220В (2з+1р) Кашин 020150210ВВ220000010 КашинЗЭА

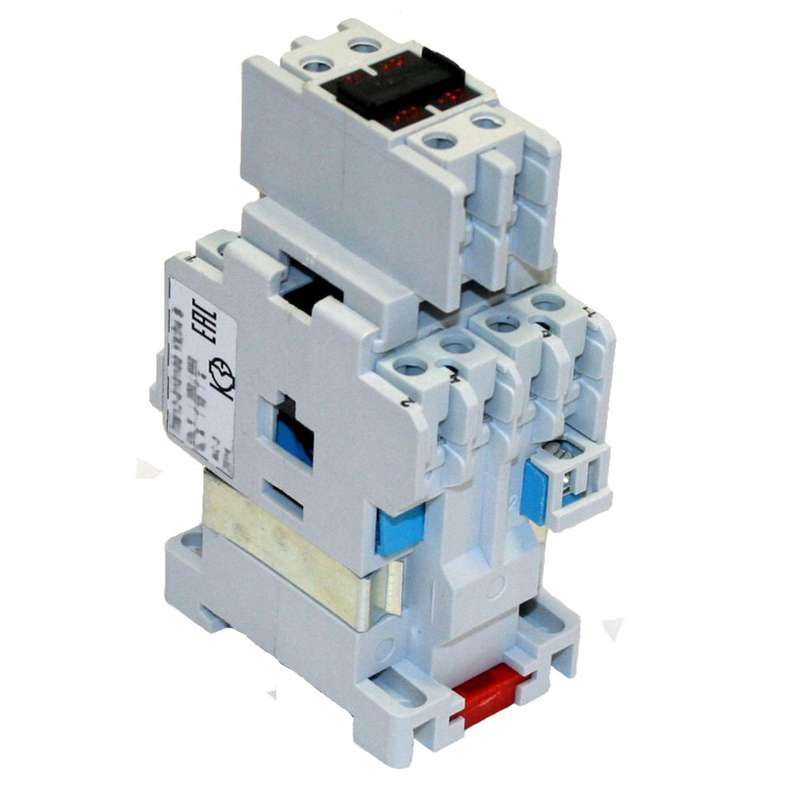

Пускатель магнитный 10А 220В 2 нормально открытых + 1 нормально закрытый контакт от КЗЭА (артикулы пм12-010150 и 020150210вв220000010) предназначен для дистанционного управления электродвигателями до 4,5 кВт. Устройство обеспечивает надёжное включение, выключение и защиту от перегрузок, работает в сетях переменного тока с напряжением до 660 В.

Назначение и область применения

Пускатель магнитный 10А 220В 2 нормально открытых + 1 нормально закрытый контакт используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: станках, насосах, вентиляторах, конвейерах. Подходит для схем, где требуется дистанционное управление пуском/остановкой и наличие вспомогательных контактов для сигнализации или блокировок.

Технические характеристики

• Номинальный ток: 10 А - способен коммутировать нагрузку до 4,5 кВт при напряжении 380 В
• Напряжение катушки управления: 220 В переменного тока (AC)
• Количество контактов: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Максимальное рабочее напряжение: 660 В AC
• Частота: 50–60 Гц
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Способ монтажа: на монтажную плату (PCB) - требует установки на печатной плате, не подходит для DIN-рейки
• Индикация: есть - встроенная световая индикация состояния (включено/выключено)

Совместимость и монтаж

Пускатель магнитный 10А 220В 2 нормально открытых + 1 нормально закрытый контакт рассчитан на монтаж на печатную плату. Для установки необходимы отверстия под выводы и соответствующий паяльный контур. Не используйте этот пускатель в сборках с DIN-рейкой - он не имеет крепёжных элементов для такого монтажа. Катушка управления питается от 220 В AC; при неверном напряжении возможен отказ или повреждение. Индикатор горит при включённой катушке - позволяет оперативно определить состояние устройства без внешних приборов.

Безопасность и стандарты

Устройство соответствует требованиям к применению в промышленных электроустановках. Производитель рекомендует использовать ограничители перенапряжений (ОПН) параллельно катушке для защиты от импульсов, возникающих при отключении. Это особенно важно в цепях с длинными проводами или при использовании твердотельных реле перед пускателем. Отсутствие ОПН может сократить срок службы катушки.

Преимущества

• Встроенные вспомогательные контакты (2 НО + 1 НЗ) позволяют реализовать блокировки, сигнализацию и управление другими устройствами без дополнительных модулей
• Индикация состояния снижает время диагностики и упрощает обслуживание
• Высокая коммутационная способность (10 А) обеспечивает работу с большинством малых и средних электродвигателей
• Надёжная конструкция для постоянной работы в промышленной среде

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя
• Только монтаж на плату - исключает использование в шкафах с DIN-рейкой
• Напряжение катушки строго 220 В AC - не совместим с 110 В, 24 В или постоянным током
• Не содержит тепловую защиту - для защиты от перегрузок требуется внешнее реле перегрузки
• Не предназначен для частотного регулирования или частых пусков более 60 раз в час

Примеры использования

• Автоматизация станка с односкоростным электродвигателем 4 кВт - пуск через кнопку, сигнал готовности по одному из НО контактов
• Система вентиляции: пускатель управляет вентилятором, НЗ контакт подаёт сигнал “двигатель остановлен” в контроллер
• Линия подачи материалов: два НО контакта используются для включения светового указателя и активации следующего этапа процесса

Практические советы

• Проверьте посадочные размеры выводов перед заказом платы - они должны точно соответствовать корпусу пускателя
• Обязательно установите ОПН (ограничитель перенапряжений) параллельно катушке, особенно если пускатель управляется через PLC или твердотельное реле
• Не допускайте попадания пыли и влаги внутрь аппарата - хотя IP-класс не указан, герметичность корпуса ограничена
• При проектировании схемы учтите, что НЗ контакт размыкается при включении - используйте его для аварийной сигнализации или блокировки запуска
• Для длительной работы при температуре выше +40 C проверьте возможность снижения номинального тока - согласно документации производителя
