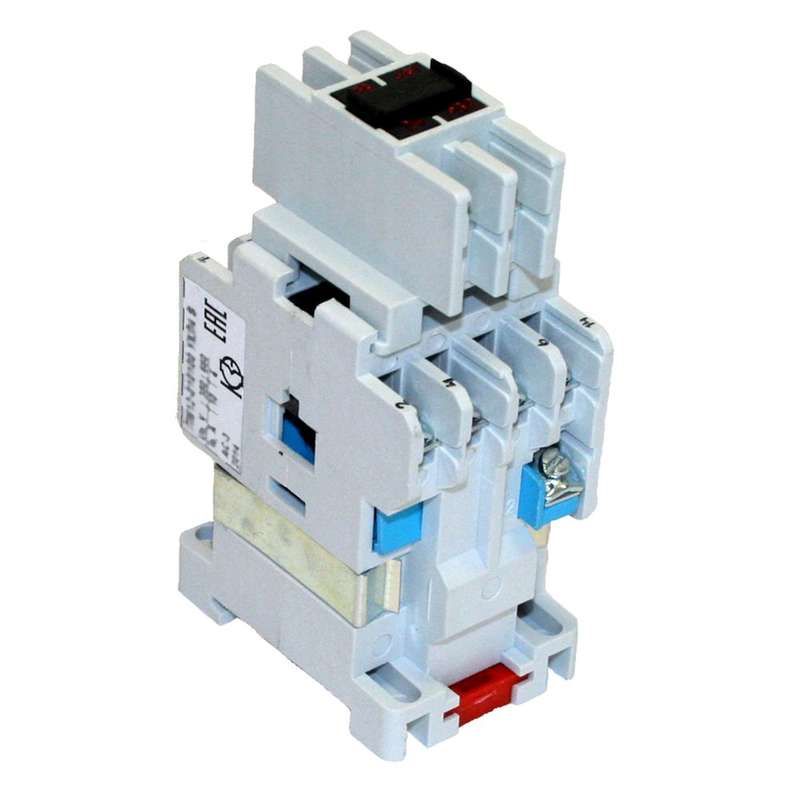

Пускатель магнитный 10А катушка управления 220В AC2НО+1НЗ ПМ12 - 020100210ВВ220000010 КашинЗЭА ПМ12-010100

Пускатель магнитный 10А катушка управления 220В переменного тока 2 нормально открытых + 1 нормально закрытый контакт, контактор УХЛ4 катушка 220В 2НО+1НЗ - устройство для дистанционного включения и выключения электродвигателей, предназначенное для работы в промышленных системах управления. Бренд КЗЭА и артикулы пм12-010100 / 020100210вв220000010 указывают на серийную продукцию, соответствующую требованиям УХЛ4.

Назначение и область применения

Пускатель магнитный используется для удалённого запуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок с питанием до 660 В и частотой 50–60 Гц. Применяется в системах управления станков, насосов, вентиляторов, конвейеров и другого оборудования, где требуется надёжное коммутирование нагрузки без ручного воздействия.

Технические характеристики

• Номинальный ток: 10 А - способен коммутировать нагрузку до этого значения без перегрева;
• Напряжение катушки управления: 220 В переменного тока - требует именно такого напряжения для срабатывания; не работает от постоянного тока;
• Номинальное напряжение контактов: 660 В - максимальное рабочее напряжение силовой цепи;
• Количество контактов: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ) - позволяют реализовать базовые схемы управления, включая самоблокировку и сигнализацию;
• Номинальная мощность двигателя: 4,5 кВт - рекомендованная нагрузка для оптимальной работы;
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя без внешнего реверсивного контура;
• Способ монтажа: на монтажную плату - крепится через отверстия и выводы, не имеет DIN-рейки;
• Индикация: есть - наличие светового индикатора позволяет визуально контролировать состояние включения.

Совместимость и монтаж

Пускатель магнитный 10А катушка управления 220В переменного тока 2 нормально открытых + 1 нормально закрытый контакт, контактор УХЛ4 катушка 220В 2НО+1НЗ монтируется исключительно на печатную плату. Для установки необходимы отверстия под крепёж и доступ к контактам для пайки или вставки в разъём. Не совместим с DIN-рейками. Катушка управления рассчитана на 220 В AC - подключение к 380 В или DC вызовет выход из строя. Индикатор работает при наличии питания на катушке - он показывает только факт включения, а не состояние нагрузки.

Безопасность и стандарты

Исполнение УХЛ4 означает, что пускатель рассчитан на работу в условиях умеренного и холодного климата с повышенной влажностью и температурой от −40 C до +40 C. Соответствует требованиям ГОСТ Р МЭК 60947-4-1. Для защиты от импульсных перенапряжений на катушке рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке управления - особенно важен при работе в сетях с высокими помехами или частыми отключениями.

Преимущества

• Увеличенное количество вспомогательных контактов (2НО+1НЗ) - позволяет строить сложные схемы управления без дополнительных модулей;
• Встроенная индикация - снижает время диагностики состояния устройства;
• Высокая механическая прочность корпуса - обеспечена конструкцией для монтажа на плату и устойчивостью к вибрациям;
• Стандартное исполнение УХЛ4 - подходит для эксплуатации в неотапливаемых помещениях, на объектах с суровым климатом.

Ограничения применения

• Не поддерживает реверс - для изменения направления вращения двигателя нужен второй пускатель или реверсивный контактор;
• Только монтаж на плату - нельзя установить на DIN-рейку, что ограничивает применение в типовых щитах;
• Катушка 220 В AC - несовместима с другими напряжениями (например, 110 В, 24 В, DC);
• Не содержит тепловой защиты - для защиты от перегрузок необходимо использовать внешний тепловое реле;
• Подходит только для двигателей до 4,5 кВт - при больших нагрузках возможен быстрый износ контактов.

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по сигналу от датчика уровня;
• Контроль вентилятора в HVAC-системе - автоматическое включение при достижении порога температуры;
• Станок с ЧПУ - запуск шпинделя по команде от контроллера с использованием одного из НО контактов для сигнала готовности;
• Конвейерная лента - управление с пульта через кнопки, где НЗ контакт используется для контроля положения “останов”.

Практические советы

• При проектировании схемы учтите, что 2НО+1НЗ - минимальный набор для автономной системы с самоблокировкой; если нужны больше контактов - используйте дополнительные блоки;
• Проверьте посадочные отверстия на плате перед заказом - они должны точно соответствовать габаритам аппарата;
• Обязательно установите ОПН на катушку управления, особенно если источник питания - трансформатор с большой индуктивностью или частые скачки напряжения;
• Не допускайте попадания пыли и влаги внутрь корпуса - хотя исполнение УХЛ4 защищено, герметизация не предусмотрена;
• Для длительной работы при близком к предельному значению токе (9–10 А) обеспечьте хорошее теплоотведение вокруг пускателя.
