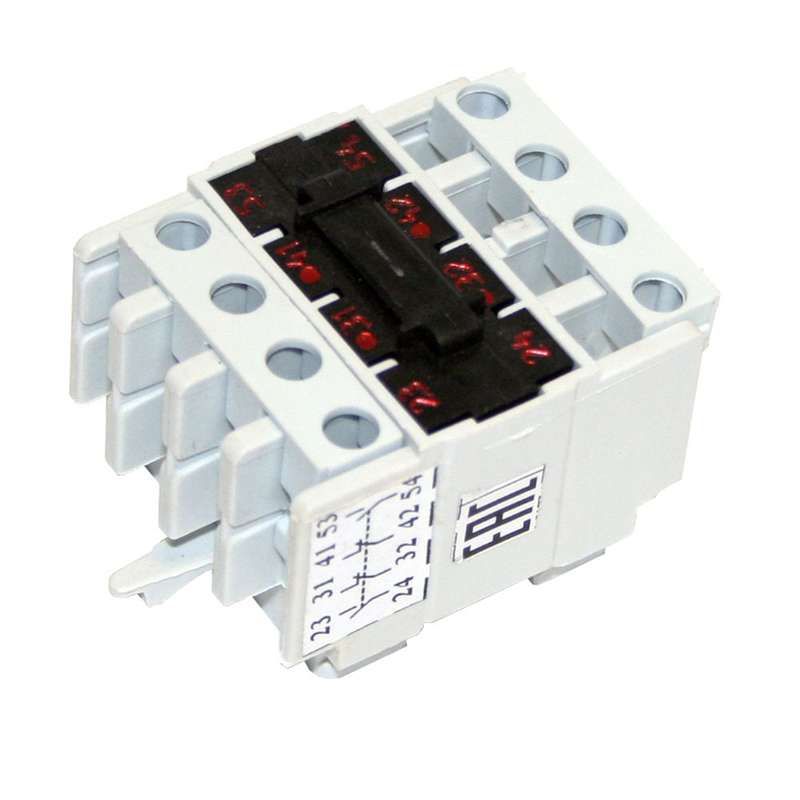

Стойка контактная ГЛЦИ.687211.002-08 В 1.5 А, 4 контакта КашинЗЭА С0200168721100208000

Стойка контактная ГЛЦИ.687211.002-08 В (4з) от КЗЭА - это приставка для расширения числа вспомогательных контактов у промежуточных реле РЭП34 и контакторов серий ПМ12 и ПМЛ. Она позволяет добавить четыре нормально открытых контакта для управления цепями контроля, сигнализации или блокировок, не меняя основное устройство.

Назначение и область применения

Стойка контактная ГЛЦИ.687211.002-08 В (4z) используется для увеличения количества вспомогательных контактов в электромагнитных аппаратах. Её устанавливают поверх уже смонтированных реле РЭП34, одиночных контакторов ПМ12/ПМЛ или каждого из двух контакторов в реверсивной схеме. Подходит для систем автоматизации, где требуется передача сигналов состояния - например, включение/выключение оборудования, блокировки, индикация работы.

Технические характеристики

• Тип изделия: приставка (не самостоятельное устройство)
• Количество нормально открытых (НО) контактов: 4
• Род тока: переменный (AC)
• Номинальный рабочий ток: 1,5 А при AC-15, 230 В
• Способ монтажа: установка сверху на аппарат
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным и холодным климатом, допускается запыление и повышенная влажность
• Количество переключающих контактов: 0 - не имеет собственных силовых контактов
• Количество контактов сигнала неисправности: 0 - не предоставляет функции диагностики отказа

Совместимость и монтаж

Стойка контактная ГЛЦИ.687211.002-08 В (4з) совместима только с реле РЭП34 и контакторами/пускателями серий ПМ12 и ПМЛ. Монтируется исключительно сверху на корпус аппарата - фиксируется механически через штыревую посадку. Для подключения используются винтовые зажимы: зачищенные провода до 1,5 мм2 вставляются в клеммы и затягиваются отверткой. Не требует дополнительных креплений. Установка возможна только после монтажа основного устройства.

Безопасность и стандарты

Изделие соответствует требованиям к климатическому исполнению УХЛ4 по ГОСТ 15150. Электрическая нагрузка рассчитана на коммутацию слаботочных цепей (до 1,5 А), что обеспечивает безопасную работу в цепях управления. Применение выше указанных значений тока недопустимо - риск оплавления контактов и выхода из строя.

Преимущества

• Не требует замены основного аппарата - экономит время и стоимость ремонта
• Чётко фиксируется на верхней части контактора - минимизирует риск смещения
• Винтовое подключение надёжно и не требует специальных инструментов
• Поддерживает работу в условиях повышенной влажности и температурных перепадов (УХЛ4)

Ограничения применения

• Не работает с другими типами реле или контакторов - только РЭП34, ПМ12, ПМЛ
• Не предназначен для коммутации силовых цепей - максимальный ток 1,5 А
• Не имеет контактов аварийной сигнализации - нельзя использовать для диагностики отказов
• Не подлежит демонтажу без отключения питания и снятия основного аппарата
• Не рекомендуется применять в средах с постоянными вибрациями без дополнительной фиксации проводов

Примеры использования

• Добавление сигнала “работает” к пускателю ПМ12 на конвейере
• Формирование блокировки между двумя реверсивными пускателями через два контакта стойки
• Подключение индикаторной лампы к реле РЭП34 в щите управления станком
• Связь с PLC для получения информации о состоянии контактора

Практические советы

• Проверьте посадочные размеры основного аппарата - стойка должна плотно сесть без усилия
• При подключении используйте жилы сечением не более 1,5 мм2; слишком толстый провод не войдёт в клемму
• После монтажа проверьте свободный ход контактов - они должны легко переключаться при срабатывании основного аппарата
• Не устанавливайте стойку на повреждённые или деформированные корпуса - это вызывает плохой контакт и нагрев
• Для реверсивных схем используйте по одной стойке на каждый контактор - не пытайтесь соединить две стойки между собой
