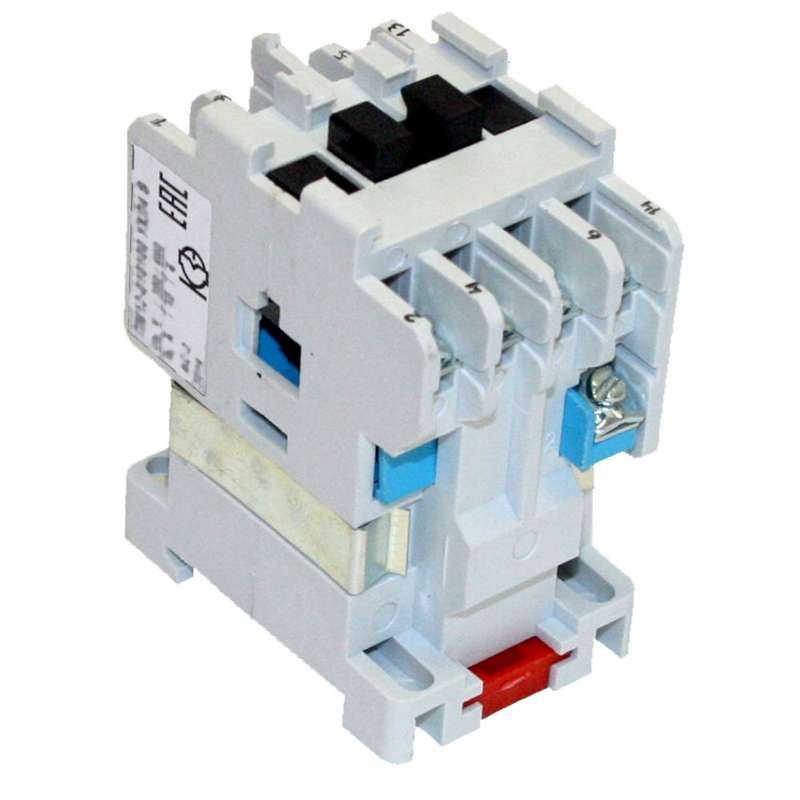

Контактор электромагнитный ПМ12-010101 УХЛ4 В 220В (1р) - 020101010ВВ220000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В 10А 1НО от КЗЭА - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 4 кВт. Подходит для монтажа на DIN-рейку, работает в условиях повышенной влажности и температурных колебаний. Артикулы 020101010вв220000010 и пм12-010101 соответствуют одному продукту.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 10А 1НО используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматического управления: станках, насосах, вентиляторах, конвейерах. Предназначен для частого включения и отключения - не предназначен для работы в режиме постоянной нагрузки свыше 10 А. Не обеспечивает защиту от перегрузок - требует внешней тепловой защиты (например, реле перегрузки).

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 10 А
• Количество главных контактов: 3 нормально замкнутых (3НО)
• Количество вспомогательных контактов: 1 нормально разомкнутый (1НЗ)
• Номинальная мощность двигателя: 4 кВт (при 380 В)
• Род тока: переменный (50–60 Гц)
• Способ подключения: винтовые зажимы
• Степень защиты: IP00 - без защиты от пыли и воды, требуется установка в закрытом щите
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от −40 C до +40 C и высокой влажности
• Монтаж: на DIN-рейку или монтажную плату
• Тип исполнения: нереверсивный - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 10А 1НО совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтируется легко - защёлкивающимся креплением. Для подключения проводов используйте жилы сечением до 2,5 мм2. Напряжение управления - 220 В AC; не подключайте к постоянному току. Вспомогательный контакт 1НЗ можно использовать для сигнализации состояния (включен/выключен) или в цепях блокировки. Обратите внимание: контакты не имеют дугогасительной камеры - не применяйте для коммутации токов выше 10 А.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1 и международным стандартом IEC 60947-4-1. Соответствует классу безопасности II. Отсутствие степени защиты IP00 требует обязательной установки внутри электрошкафа. Для предотвращения пробоя катушки рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с реле или кнопочными постами с длинными проводами.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/отключения
• Устойчивость к влаге и перепадам температур благодаря исполнению УХЛ4
• Простота монтажа на DIN-рейку - экономия времени при сборке шкафов
• Чёткое разделение функций: три основных контакта для силовой цепи, один вспомогательный - удобно для схем управления

Ограничения применения

• Не допускается использование вне закрытого корпуса - IP00 не защищает от пыли, брызг и доступа человека
• Не подходит для реверсивных схем - отсутствуют контакты для изменения порядка фаз
• Не имеет встроенной защиты от перегрузки или обрыва фаз - обязательно применение внешних реле
• Не рекомендован для коммутации токов более 10 А - риск сваривания контактов
• Не предназначен для частотного регулирования - только пуск/остановка

Примеры использования

• Автоматический запуск вентилятора в HVAC-системе при достижении заданной температуры
• Управление насосом в системе водоснабжения через PLC или таймер
• Включение станка с ЧПУ по сигналу с пульта управления
• Подключение конвейера в пищевой промышленности с контролем состояния через вспомогательный контакт

Практические советы

• Проверьте соответствие напряжения катушки (220 В AC) перед подключением - неверное питание вызывает отказ или повреждение
• При монтаже на DIN-рейку убедитесь, что контактная поверхность плотно прилегает - плохой контакт снижает надёжность
• Для долгой службы используйте винтовые зажимы с усилием 0,4–0,6 Нм - пере затягивать нельзя
• Если контактор установлен рядом с источниками помех (частотники, сварочные аппараты), экранируйте провода управления
• Обязательно проверьте наличие свободного места вокруг аппарата - необходима вентиляция для отвода тепла
• Артикулы 020101010вв220000010 и пм12-010101 - это один и тот же контактатор. Разница лишь в внутреннем номере производителя.
