Стойка контактная ГЛЦИ.687211.002-02 В (2з+2р) Кашин С0200168721100202000 КашинЗЭА

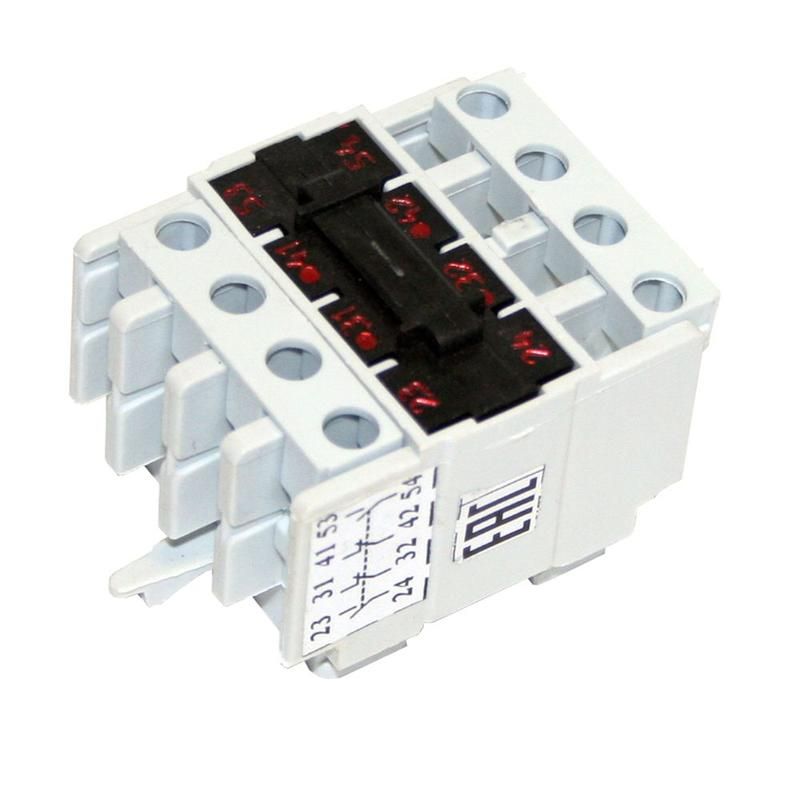

Стойка контактная ГЛЦИ.687211.002-02 В (2з+2р) от КЗЭА - это модульное устройство для расширения числа вспомогательных контактов у промежуточных реле РЭП34 и контакторов серий ПМ12 и ПМЛ. Она позволяет добавить два нормально замкнутых и два нормально открытых контакта без изменения основного аппарата.

Назначение и область применения

Стойка контактная ГЛЦИ.687211.002-02 В (2з+2р) используется для увеличения количества вспомогательных контактов в цепях управления. Её устанавливают поверх уже смонтированных реле РЭП34, однополюсных контакторов ПМ12/ПМЛ или на каждый из двух контакторов в реверсивной схеме. Применяется в системах автоматизации: станках, конвейерах, панелях управления, где требуется передача сигналов состояния (например, “работает”, “остановлен”, “неисправность”) в PLC, индикаторы или другие устройства контроля.

Технические характеристики

• Род тока: переменный (AC)
• Количество нормально замкнутых (НЗ) контактов: 2
• Количество нормально открытых (НО) контактов: 2
• Номинальный рабочий ток: 1,5 А при напряжении 230 В AC (класс AC-15 - для управляемых цепей с индуктивной нагрузкой)
• Тип изделия: приставка (не самостоятельный коммутационный элемент)
• Способ монтажа: крепление непосредственно на верхнюю часть аппарата
• Тип подключения: винтовые зажимы для проводов
• Исполнение: монтаж сверху - совмещается с корпусом реле или контактора
• Количество переключающих контактов: 0 - не имеет собственных силовых контактов
• Количество переключателей сигнала неисправности: 0 - не обеспечивает диагностику отказов

Совместимость и монтаж

Стойка контактная ГЛЦИ.687211.002-02 В (2з+2р) совместима только с реле РЭП34 и контакторами/пускателями серий ПМ12 и ПМЛ. Монтируется исключительно сверху - фиксируется механически на штатных направляющих аппарата. Подключение осуществляется через винтовые клеммы: зачищенные жилы до 1,5 мм2 вставляются и затягиваются отверткой. Не требует дополнительных креплений. Для правильной работы необходимо, чтобы основной аппарат был полностью установлен и надёжно закреплён - стойка не выдерживает механических усилий самостоятельно.

Безопасность и стандарты

Устройство соответствует требованиям к вспомогательным контактам в электроустановках до 1000 В. Работает в рамках класса защиты IP20 - не предназначен для установки в условиях повышенной запылённости, влаги или воздействия внешней среды. Электрическая изоляция рассчитана на сетевое напряжение 230 В AC. Не содержит материалов, опасных при эксплуатации в соответствии с RoHS.

Преимущества

• Не требует замены основного аппарата - экономит время и стоимость ремонта
• Простая установка: достаточно зафиксировать на верхней части реле или контактора
• Чётко разделённые контакты: 2 НЗ + 2 НО позволяют реализовать сложные логические схемы
• Винтовое подключение - надёжно, легко проверяется и обслуживается
• Подтверждённая совместимость с продукцией КЗЭА - гарантия механической и электрической согласованности

Ограничения применения

• Не применяется с другими типами реле или контакторов - даже аналогичными по току, если они не из серий ПМ12/ПМЛ
• Не предназначена для коммутации силовых цепей - максимальный ток 1,5 А, только для управления
• Не работает в условиях высокой влажности, пыли, температур ниже -25C или выше +55C - указано только для внутреннего монтажа
• Не имеет функций самодиагностики - не передаёт информацию о состоянии своих контактов
• Не допускается установка более одной стойки на один аппарат - конструкция не предусматривает многократную компактную насадку

Примеры использования

• На контакторе ПМ12-10 в системе управления конвейером: 2 НЗ используются для индикации “выключен”, 2 НО - для включения светового сигнала “в работе”
• В реверсивной схеме двигателя: одна стойка на каждом из двух контакторов даёт четыре сигнала - состояние каждого контактора отдельно
• В панели управления станком: после старта реле РЭП34 активируется, стойка передаёт сигнал в контроллер для начала следующего этапа цикла

Практические советы

• Перед установкой убедитесь, что основной аппарат (РЭП34, ПМ12 или ПМЛ) полностью собран и закреплён - стойка не является опорой
• Проверьте посадочные места: форма и расположение креплений должны точно совпадать с профилем аппарата
• При подключении используйте провода сечением не более 1,5 мм2 - большие жилы могут повредить клеммы
• Не затягивайте винты слишком сильно - риск деформации пластиковой рамки
• При замене контактора - всегда проверяйте, что новая модель также поддерживает установку этой стойки; не все аналоги совместимы
• Группируйте провода по назначению: НЗ и НО лучше заводить в разные кабельные каналы - так легче найти неисправность
