Стойка контактная ГЛЦИ.687211.005-05 В (2р) Кашин С0200168721100505000 КашинЗЭА

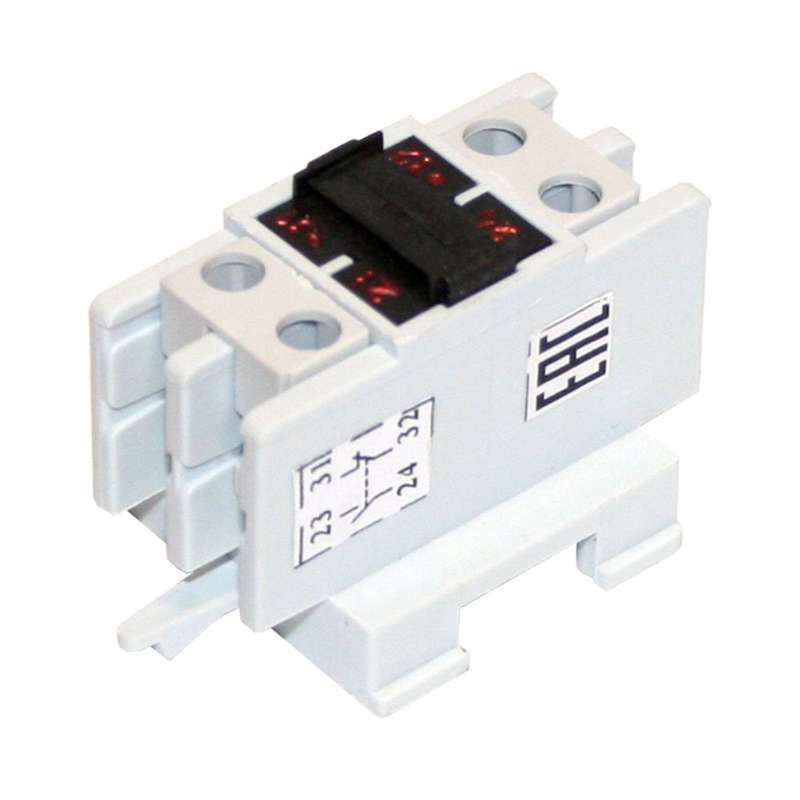

Стойка контактная ГЛЦИ.687211.005-05 В (2р) от КЗЭА - это вспомогательный модуль для расширения числа контактов у промежуточных реле и контакторов. Она позволяет добавить два нормально замкнутых контакта для управления цепями сигнализации, блокировок или контроля состояния оборудования. Артикул с0200168721100505000 соответствует модели, совместимой с устройствами серии ПМ12 и ПМЛ.

Назначение и область применения

Стойка контактная ГЛЦИ.687211.005-05 В (2р) используется для увеличения количества вспомогательных контактов у электромагнитных реле РЭП34, контакторов и пускателей на номинальный ток до 10 А. Монтируется сверху на основной аппарат - одна стойка на одно реле, один нереверсивный контактор или по одной на каждый из двух контакторов в реверсивной схеме. Применяется в системах автоматизации, где требуется передача сигналов о состоянии аппарата: например, включение/выключение двигателя, блокировка против одновременного запуска, индикация работы.

Технические характеристики

• Тип изделия: стойка контактная
• Род тока: переменный (AC)
• Номинальный рабочий ток: 1,5 А при напряжении 230 В (класс нагрузки AC-15)
• Количество контактов: 2 нормально замкнутых (НЗ)
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 - без защиты от внешних воздействий
• Способ монтажа: фронтальная установка, монтаж сверху
• Количество переключающих контактов: 0
• Количество контактов сигнала неисправности: 0

Совместимость и монтаж

Стойка контактная ГЛЦИ.687211.005-05 В (2р) устанавливается исключительно поверх аппаратов серии РЭП34, ПМ12 и ПМЛ. Для правильного подключения необходимо совпадение механических посадочных мест - она не универсальна и не подходит для других типов реле или контакторов. Подключение осуществляется через винтовые зажимы: провода зачищаются на 6–8 мм, затягиваются усилием, достаточным для надежного контакта, но без перегрузки. После установки проверьте, что механизм контактов свободно перемещается и не задевает корпус аппарата.

Безопасность и стандарты

Стойка контактная ГЛЦИ.687211.005-05 В (2р) не имеет собственной степени защиты (IP00), поэтому должна использоваться только внутри закрытых щитов или корпусов, защищённых от пыли, влаги и случайного прикосновения. Не применяйте её в открытых условиях, на улице или в помещениях с высокой влажностью и пылевой средой. Соответствует требованиям к вспомогательным контактным модулям для промышленной автоматики, установленным в РФ.

Преимущества

• Увеличивает функциональность существующих реле и контакторов без замены всего устройства
• Простая и быстрая установка - монтаж сверху не требует демонтажа основного аппарата
• Надёжное винтовое подключение, подходящее для многожильных и одножильных проводов
• Специализированная совместимость с популярными сериями ПМ12 и ПМЛ снижает риск ошибок при сборке

Ограничения применения

• Не допускается использование вне электрошкафов - степень защиты IP00 делает её уязвимой к пыли, влаге и механическому повреждению
• Подходит только для токов до 1,5 А; не используйте для управления мощными нагрузками (например, нагреватели, освещение)
• Не содержит контакты сигнализации неисправности - нельзя использовать для диагностики отказов
• Несовместима с другими сериями реле и контакторов, кроме указанных в описании производителя

Примеры использования

• На контакторе ПМ12 управляет световой индикацией «двигатель работает» через НЗ-контакт
• В реверсивной схеме - две стойки на каждом контакторе обеспечивают взаимную блокировку
• В системе безопасности: размыкание цепи питания при отключении главного контактора
• Как вход для PLC: сигнал о положении контактора передаётся в контроллер через НЗ-контакт

Практические советы

• Перед установкой убедитесь, что основной аппарат выключен и обесточен - даже малый ток вспомогательной цепи может вызвать пробой при неправильном подключении
• Проверьте соответствие посадочного места: стойка ГЛЦИ.687211.005-05 В (2р) имеет жёстко заданный шаг крепления - не пытайтесь адаптировать её под другие модели
• Избегайте перегрузки по току: хотя основной аппарат рассчитан на 10 А, сама стойка - только на 1,5 А. Не подключайте к ней нагрузки выше этого значения
• При обслуживании щита обращайте внимание на состояние винтовых зажимов - периодически подтягивайте их, особенно после первых нескольких включений
• Если нужна защита от пыли и влаги - выбирайте стойки с IP65/IP67, либо помещайте всю группу в герметичный корпус
