Стойка контактная ГЛЦИ.687211.002-05 В 1.5 А, 4 нормально разомкнутых контакта КашинЗЭА С0200168721100205000

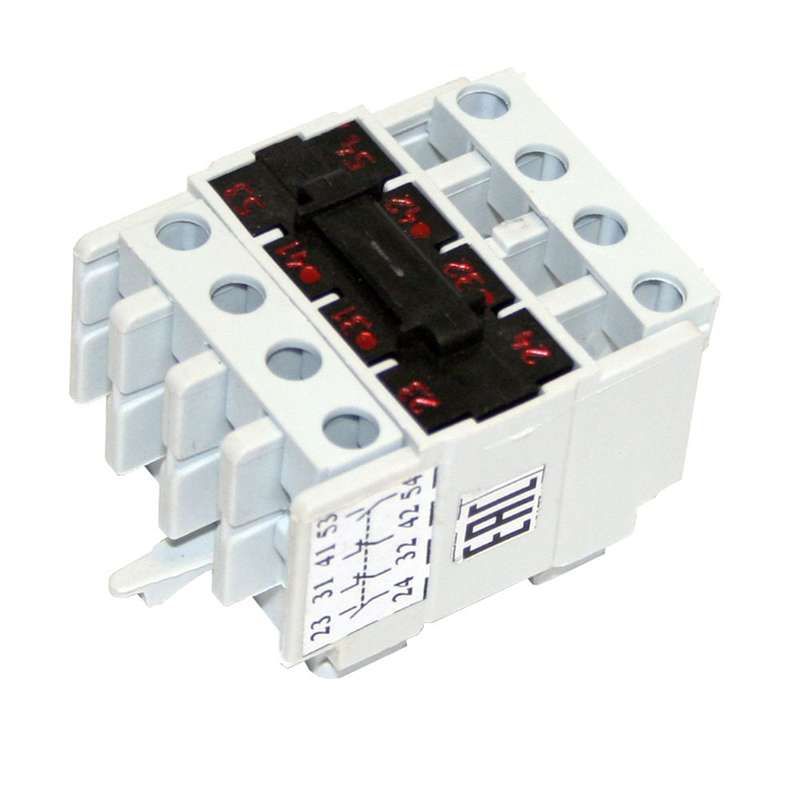

Стойка контактная ГЛЦИ.687211.002-05 В (4р) от КЗЭА - это приставка для расширения числа вспомогательных контактов у промежуточных реле РЭП34 и контакторов серий ПМ12 и ПМЛ. Она позволяет добавить четыре нормально замкнутых контакта без изменения основной схемы управления, что особенно важно при модернизации или компактном монтаже.

Назначение и область применения

Стойка контактная ГЛЦИ.687211.002-05 В (4р) используется для увеличения количества вспомогательных контактов у электромагнитных устройств: промежуточных реле РЭП34, одиночных контакторов и пускателей серий ПМ12 и ПМЛ. Также применяется на каждом из двух контакторов в реверсивных схемах. Подходит для систем автоматизации, где требуется передача сигналов состояния (например, “запущено”, “остановлено”) в цепи управления, индикации или защиты.

Технические характеристики

• Тип изделия: приставка (не самостоятельное устройство)
• Количество нормально замкнутых (НЗ) контактов: 4
• Род тока: переменный (AC)
• Номинальный рабочий ток: 1,5 А при напряжении 230 В (класс AC-15 - управление нагрузками малой мощностью, например, катушками реле, индикаторами)
• Способ монтажа: фиксируется поверх аппарата - не требует демонтажа основного устройства
• Тип подключения: винтовые зажимы - надёжное соединение для проводов до 1,5 мм2
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, возможными колебаниями температуры и влажности
• Исполнение: монтаж сверху - устанавливается прямо на верхнюю часть корпуса реле или контактора
• Количество переключающих контактов: 0 - не имеет собственных силовых контактов
• Количество переключателей сигнала неисправности: 0 - не обеспечивает диагностику отказов

Совместимость и монтаж

Стойка контактная ГЛЦИ.687211.002-05 В (4р) совместима исключительно с аппаратами серии РЭП34, ПМ12 и ПМЛ. Монтируется только сверху - её нельзя установить спереди или сбоку. Для правильной установки необходимо:

• Выключить питание и убедиться в отсутствии напряжения на оборудовании
• Снять крышку аппарата (если есть), чтобы получить доступ к клеммам
• Зафиксировать стойку на направляющих штырях корпуса - она должна плотно защёлкнуться
• Подключить провода к винтовым зажимам - затяжка усилием 0,2–0,3 Нм

Не используйте стойку с другими типами контакторов - несовпадение крепления и положения контактов приведёт к некорректной работе или повреждению оборудования.

Безопасность и стандарты

Стойка контактная ГЛЦИ.687211.002-05 В (4р) соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ Р 50030.5.2 для коммутационных устройств низковольтного управления. Работает в пределах класса защиты IP20 - не предназначена для открытых площадок или мест с высокой запылённостью. Электрическая прочность изоляции проверена при напряжении 2 кВ.

Преимущества

• Не требует замены основного контактора - экономит время и стоимость ремонта
• Четыре НЗ контакта позволяют реализовать сложную логику управления без внешних реле
• Фиксация сверху сохраняет целостность корпуса и герметичность аппарата
• Винтовое подключение удобно для многожильных и одножильных проводов
• Произведена в России - гарантия совместимости с отечественной аппаратурой

Ограничения применения

• Не работает с постоянным током - применение на DC приведёт к быстрому износу контактов
• Максимальный ток 1,5 А - нельзя использовать для управления двигателями, нагревателями или освещением
• Не поддерживает функции самодиагностики - не выдаёт сигналы об отказе контактов
• Не предназначена для установки на контакторы других серий - даже внешне похожие модели могут иметь другую геометрию крепления
• Климатическое исполнение УХЛ4 исключает работу на улице, в сырых цехах без отопления или при температуре ниже -25 C

Примеры использования

• Добавление сигнала “контактор отключен” в пульт управления станком
• Создание блокировки при старте второго двигателя - пока первый не остановится (через НЗ контакт)
• Индикация работы насоса через световой индикатор на щите управления
• Обеспечение безопасного отключения системы при аварийной остановке

Практические советы

• Проверьте посадочные места на основном аппарате - они должны быть чистыми и без деформаций
• Не перегружайте контакты - даже если система кажется “слабой”, ток выше 1,5 А вызывает сваривание контактов
• При использовании нескольких стоек на одном контакторе - следите за порядком подключения, чтобы не перепутать цепи
• При обслуживании - всегда отключайте питание; винтовые зажимы могут оставаться под напряжением даже после отключения аппарата
• Запасные части: стойка контактная ГЛЦИ.687211.002-05 В (4р) от КЗЭА легко заменяется - храните одну в ремонтной мастерской
