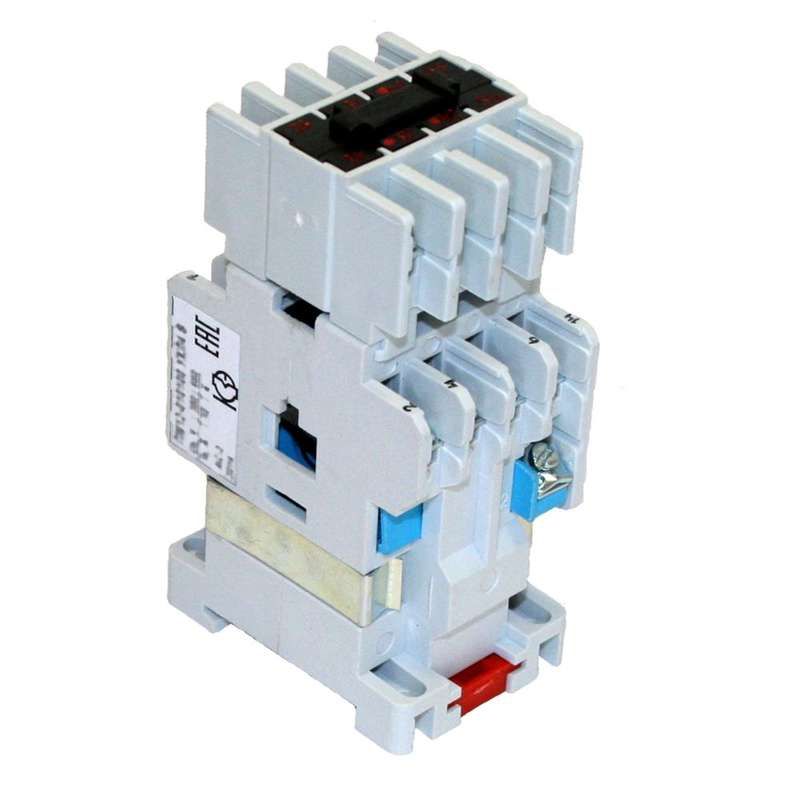

Контактор электромагнитный нереверсивный ПМ12-010100 УХЛ4 В, 220В, (3з+2р) - 020100320ВВ220000010 КашинЗЭА

Контактор электромагнитный нереверсивный УХЛ4 В 220В 3 нормально открытых + 2 нормально закрытых контакта от бренда КЗЭА (арт. 020100320вв220000010 / пм12-010100) предназначен для коммутации силовой цепи переменного тока в системах автоматического управления, особенно там, где требуется надёжное включение/выключение нагрузки без возможности реверса.

Назначение и область применения

Контактор электромагнитный нереверсивный УХЛ4 В 220В 3 нормально открытых + 2 нормально закрытых контакта используется для дистанционного включения и выключения трёхфазных асинхронных двигателей мощностью до 4 кВт. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров. Вспомогательные контакты позволяют передавать сигналы в цепи управления - например, для индикации состояния или блокировки других устройств.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который можно безопасно коммутировать в силовых цепях;
• Напряжение питания катушки: 220 В AC - работает от однофазной сети 220 В, 50–60 Гц;
• Количество контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ);
• Номинальная мощность двигателя: 4 кВт - рекомендованная нагрузка для долговечной работы;
• Тип тока: переменный (AC) - не постоянный ток;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и запылённости в помещениях;
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не требует DIN-рейки;
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2;
• Степень защиты: IP00 - нет защиты от внешних воздействий; применяется только внутри электрошкафа.

Совместимость и монтаж

Контактор электромагнитный нереверсивный УХЛ4 В 220В 3 нормально открытых + 2 нормально закрытых контакта монтируется исключительно на печатную плату или жесткую основание с отверстиями под крепёж. Монтаж на DIN-рейку невозможен. Винтовые зажимы обеспечивают надёжное соединение, но требуют периодической проверки затяжки после первых нескольких включений. Обязательно соблюдайте полярность при подключении катушки - неверное подсоединение не повредит устройство, но оно не будет работать.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному IEC 60947-4-1. Относится к категории потребления AC-1 (резистивная нагрузка) и AC-3 (индуктивная - для электродвигателей). Прямое использование вне защищённого шкафа запрещено из-за степени защиты IP00. Для предотвращения пробоя катушки при отключении рекомендуется использовать ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при работе с длинными кабелями или чувствительной электроникой рядом.

Преимущества

• Высокая механическая прочность - рассчитан на более чем 1 млн операций включения/отключения;
• Чёткое разделение силовых и вспомогательных контактов - снижает риск помех в цепях управления;
• Работает стабильно даже при колебаниях напряжения +-10% от 220 В;
• Поддерживает длительную работу при номинальном токе 10 А без перегрева;
• Климатическое исполнение УХЛ4 обеспечивает надёжность в условиях средней полосы России и стран СНГ.

Ограничения применения

• Не допускается применение во взрывоопасных зонах - отсутствует взрывозащита;
• Недопустимо использование вне закрытого щита - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения;
• Не подходит для реверсивных схем - отсутствует блокировка противоположных контакторов;
• Не рекомендуется для частотного регулирования - высокочастотные импульсы вызывают преждевременный износ контактов;
• Максимальная мощность двигателя - 4 кВт; превышение может привести к свариванию контактов.

Примеры использования

• Автоматический контроль вентиляции в производственных цехах - включение по таймеру или датчику CO₂;
• Управление насосом в системе водоснабжения - включение при падении давления, отключение при достижении заданного уровня;
• Цепи сигнализации: один из НЗ-контактов подключен к индикатору “двигатель в работе”;
• Системы безопасности: НО-контакт размыкает питание при аварии по сигналу от термореле.

Практические советы

• Выбирая этот контактор, обязательно проверьте посадочные отверстия на вашей плате - они должны совпадать с габаритами устройства;
• При использовании в цепях с большими индуктивностями (например, двигатели) всегда устанавливайте ОПН на катушку - продлит срок службы контролирующей электроники;
• Не используйте контактор для управления нагрузками выше 4 кВт - даже если ток ниже 10 А, пусковые токи двигателя могут повредить контакты;
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - возможен нагар или окисление;
• Обеспечьте достаточное расстояние между этим контактором и другими тепловыделяющими элементами - он не имеет радиатора и зависит от естественного теплообмена.
