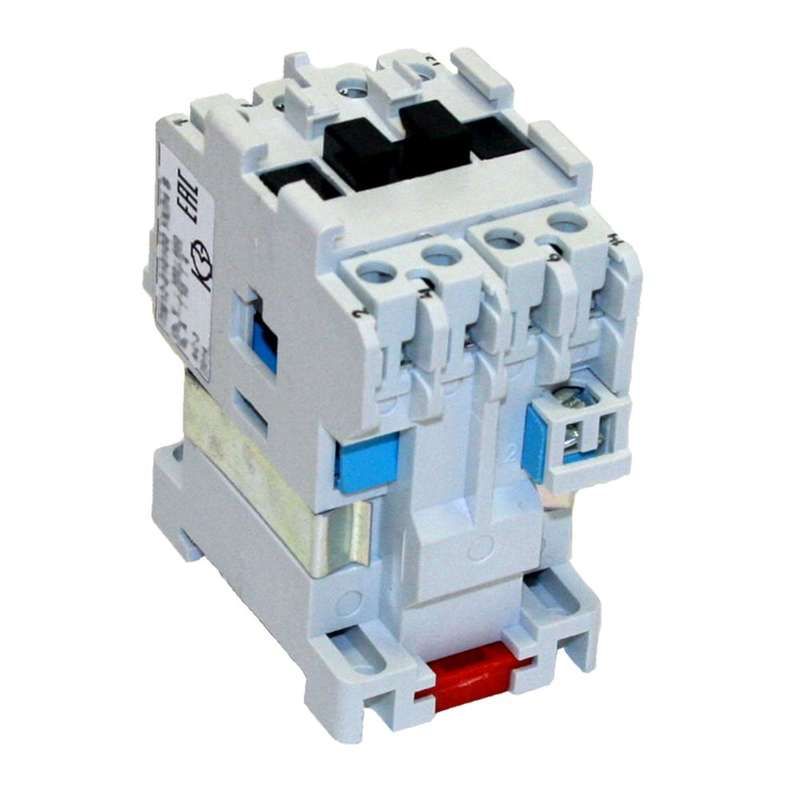

Контактор электромагнитный ПМ12-010150 УХЛ4 В, 24В, (1з) - 020150100ВВ024000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 24В 1 нормально открытый - это устройство для дистанционного включения и выключения нагрузки, предназначенное для работы в системах управления электроприводами. Бренд КЗЭА г.Кашин выпускает этот контактатор с артикулом 020150100вв024000010 для стационарной установки в условиях умеренного и холодного климата.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 24В 1 нормально открытый используется для коммутации силовых цепей переменного тока. Он применяется в схемах управления электродвигателями - в частности, для запуска, остановки и контроля работы трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок в машинах, конвейерах, насосах, вентиляторах и другом оборудовании, где требуется надёжное дистанционное управление.

Технические характеристики

• Номинальное рабочее напряжение: 660 В переменного тока
• Напряжение управления катушки: 24 В переменного тока
• Номинальный ток контактов: 10 А
• Номинальная мощность двигателя: 4 кВт
• Тип тока: переменный (50/60 Гц)
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и наличии конденсата
• Степень защиты: IP00 - нет защиты от внешних воздействий, корпус полностью открыт
• Способ монтажа: на монтажную плату (PCB)
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 24В 1 нормально открытый монтируется непосредственно на печатную плату. Его выводы подходят для пайки или установки в разъёмные соединения, совместимые с типоразмером устройства. Винтовое подключение позволяет использовать провода сечением до 2,5 мм2. Обязательно соблюдайте посадочные размеры платы - несоответствие может повредить контакты или затруднить сборку. Устройство не имеет крепёжных отверстий для крепления на DIN-рейку - для этого нужны другие модели.

Безопасность и стандарты

Контактор соответствует требованиям к применению в промышленном электрооборудовании. Отсутствие степени защиты IP00 требует установки в защищённые корпуса или щиты, исключающие доступ к токоведущим частям. Для предотвращения пробоя катушки при отключении рекомендуется подключать ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с длинными управляющими проводами или высокой индуктивностью нагрузки.

Преимущества

• Высокая надёжность коммутации при токе до 10 А и напряжении до 660 В
• Работает при широком диапазоне температур благодаря исполнению УХЛ4
• Простая конструкция с одним НО и одним НЗ контактом - удобна для базовых схем управления
• Подходящий для автоматизированных систем - малые габариты позволяют размещать на плате рядом с контроллерами

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют два набора контактов для переключения фаз
• IP00 - нельзя использовать в открытом виде; обязательно помещать в корпус с защитой от пыли, влаги и случайного прикосновения
• Не предназначен для частого включения-выключения более 600 раз в час - возможен быстрый износ контактов
• Не обеспечивает защиту от перегрузки или обрыва фаз - требует внешней тепловой защиты (например, реле перегрузки)
• Не совместим с постоянным током - работает только с переменным напряжением 24 В

Примеры использования

• Управление насосом в системе водоснабжения через PLC
• Включение вентилятора охлаждения на станке с ЧПУ
• Коммутирование нагревательного элемента в термокамере
• Автоматический запуск конвейера после срабатывания датчика

Практические советы

• При проектировании платы учтите, что контактный узел расположен снизу - свободное пространство под устройством необходимо для теплоотвода и вентиляции
• Для долгой службы используйте медные провода с хорошей опрессовкой - плохой контакт вызывает перегрев и выход из строя
• Обязательно проверьте соответствие напряжения катушки (24 В) - подача 220 В сразу выведет устройство из строя
• Если схема содержит много таких контакторов, распределите нагрузку по нескольким группам - чтобы не перегружать источник питания 24 В
• Для защиты от импульсов используйте TVS-диод или ОПН на входе катушки - особенно в местах с высокой электромагнитной помехой
