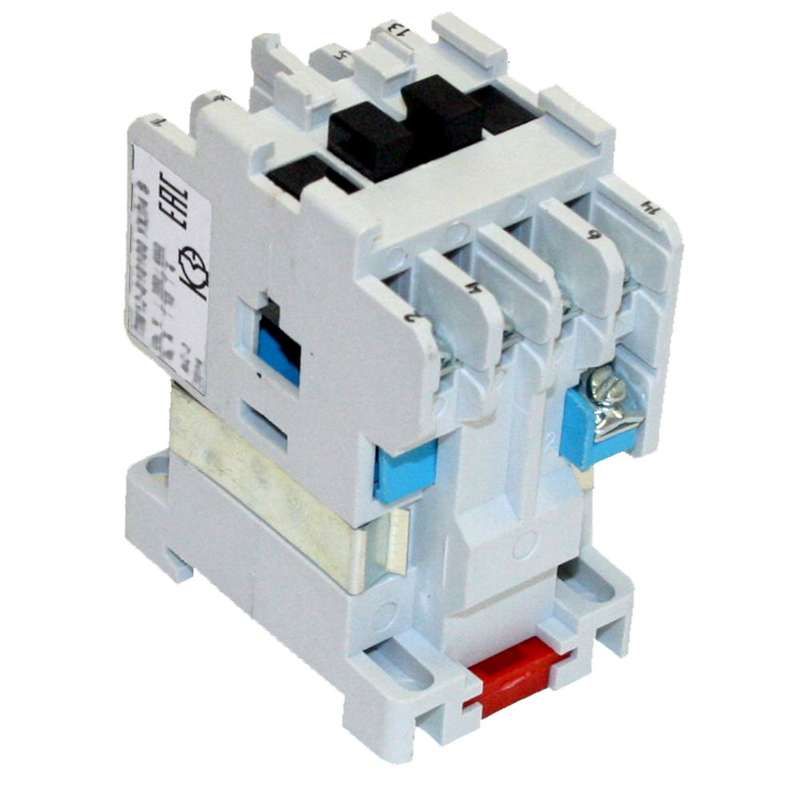

Контактор электромагнитный ПМ12-010100 УХЛ4 В 36В (1з) - 020100100ВВ036000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 36В 10А 1НО от КЗЭА - устройство для дистанционного включения и выключения нагрузки в цепях переменного тока, предназначенное для управления электродвигателями мощностью до 4 кВт. Артикулы пм12-010100 и 020100100вв036000010 соответствуют этой модели.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 36В 10А 1НО используется для коммутации силовых цепей с помощью слаботочного сигнала 36 В. Применяется в системах автоматического управления: пуск, остановка и контроль работы трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок - станков, насосов, конвейеров, вентиляционных систем. Не предназначен для частого реверса или регулирования скорости двигателя.

Технические характеристики

• Напряжение управления: 36 В переменного тока - обеспечивает безопасную работу с низковольтной цепью управления.
• Номинальный ток главных контактов: 10 А - способен коммутировать нагрузку до 4 кВт при напряжении 380–440 В.
• Тип тока: переменный (AC) - работает в сетях 50/60 Гц.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет реализовать базовые схемы управления, включая блокировку и сигнал состояния.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью эксплуатации в помещениях с повышенной влажностью и температурой от −40 C до +40 C.
• Способ монтажа: на монтажную плату - крепится через выводы, не требует DIN-рейки.
• Подключение: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2.
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус полностью открыт, требуется установка в защищённом щите.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 36В 10А 1НО монтируется исключительно на печатную плату. Его выводы подходят для пайки или установки в разъёмные клеммы. Не совместим с DIN-рейками. Для подключения цепи управления используйте провода сечением 0,5–1,5 мм2. Главные силовые контакты рассчитаны на медные жилы до 2,5 мм2. Обязательно соблюдайте расстояние между соседними аппаратами - минимум 10 мм для теплоотвода. Монтаж допускается только в вертикальном положении +-10°.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Работает в соответствии с классом потребления энергии AC-1. Отсутствие степени защиты IP00 требует обязательного размещения внутри электрошкафа. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с реле или PLC.

Преимущества

• Низкое напряжение управления (36 В) повышает безопасность обслуживания и снижает риск поражения током.
• Наличие одного НЗ контакта позволяет легко организовать цепь аварийной остановки или индикацию состояния.
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на объектах с суровыми условиями.
• Простая конструкция с винтовыми зажимами упрощает монтаж и ремонт.

Ограничения применения

• Не применяется в открытом виде - IP00 не защищает от пыли, влаги, механических повреждений.
• Не поддерживает реверсирование - для изменения направления вращения двигателя нужен второй контактор или пускатель.
• Не имеет встроенной тепловой защиты - необходимо использовать отдельные тепловые реле при длительной работе на пределе нагрузки.
• Рассчитан на постоянную нагрузку - не предназначен для частых включений более 600 раз в час.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня.
• Автоматический запуск вентилятора в шкафу управления - по команде от контроллера.
• Циклическая работа конвейера в пищевой промышленности - с использованием НЗ контакта для сигнализации остановки.
• Система освещения на производстве - включение света по таймеру или датчику движения.

Практические советы

• При монтаже на плату проверьте соответствие шага выводов и отверстий - типоразмер соответствует стандартному для контакторов серии PM12.
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу и вызвать плохой контакт.
• Для долговечной работы избегайте установки рядом с источниками высокой температуры (например, трансформаторами или нагревателями).
• Если контактор будет работать в среде с пылью - обязательно поместите его в герметичный бокс с фильтрами.
• Проверяйте целостность контактов каждые 6 месяцев при интенсивной эксплуатации - окисление может привести к перегреву.
