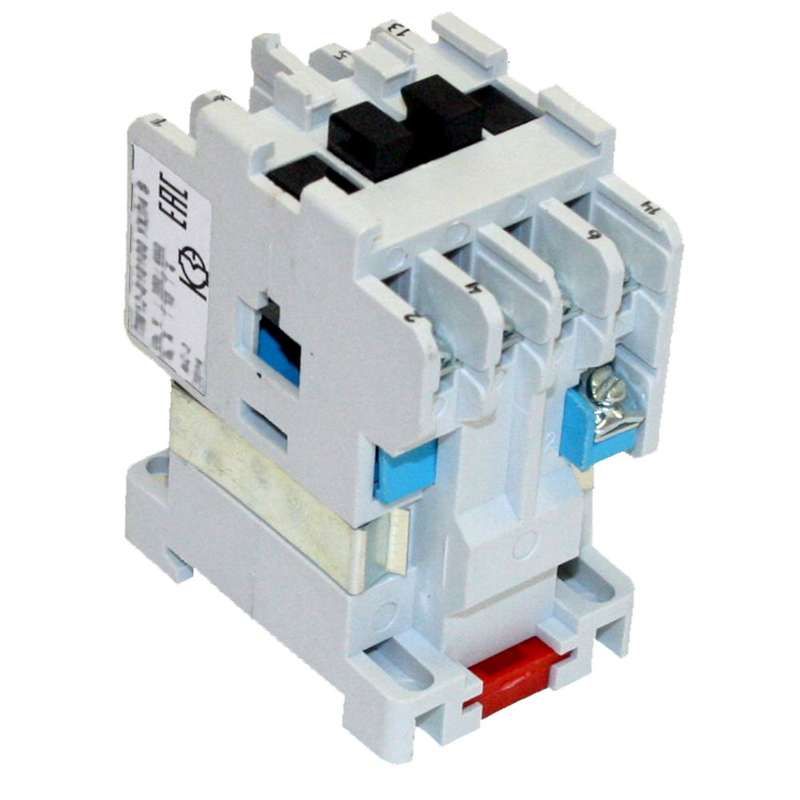

Контактор электромагнитный ПМ12-010100 УХЛ4 В 380В (1з) - 020100100ВВ380000010 КашинЗЭА

Контактор электромагнитный УХЛ4 380В AC 10А 1normally open (1НО) от КЗЭА - устройство для автоматического включения и отключения нагрузки, например электродвигателя мощностью до 4 кВт. Артикулы пм12-010100 и 020100100вв380000010 соответствуют этой модели, которая рассчитана на работу в условиях умеренного и холодного климата.

Назначение и область применения

Контактор электромагнитный УХЛ4 380В AC 10А 1normally open (1НО) используется для управления электродвигателями и другими нагрузками переменного тока. Он позволяет включать и выключать питание дистанционно через слаботочную цепь управления, защищает оборудование от перегрузок и обеспечивает безопасное отключение. Подходит для установки в панели управления станков, насосов, вентиляторов, конвейеров и других промышленных систем, где требуется надёжное коммутирование силовой цепи.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания главной цепи: 380 В
• Номинальный ток: 10 А
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 0
• Номинальная мощность управляемого двигателя: 4 кВт
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный УХЛ4 380В AC 10А 1normally open (1НО) совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без дополнительных креплений. Подключение проводов осуществляется через винтовые зажимы: рекомендуется использовать однопроволочные медные жилы сечением до 2,5 мм2. Обязательно проверьте соответствие сечения провода и усилия затяжки винта - избыточное давление повредит контактную группу. Устройство не требует внешнего теплоотвода при работе в пределах номинального тока.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Соответствует классу I по защите от поражения электрическим током. Отсутствует функция тепловой защиты - для защиты двигателя необходимо применять отдельный тепловое реле. IP20 не допускает использование в сырых, пыльных или наружных условиях без дополнительной защиты в корпусе.

Преимущества

• Высокая механическая износостойкость - способен выполнять до 1 млн операций включения/выключения
• Надёжная работа при колебаниях напряжения +-10% от 380 В
• Простота замены - стандартный форм-фактор, легко заменить аналогичным устройством
• Подходит для длительной работы без перерыва - не требует охлаждения при номинальном токе 10 А

Ограничения применения

• Не предназначена для реверса двигателей - отсутствуют НЗ контакты и схема переключения
• IP20 исключает применение во влажных помещениях, на улице, в цехах с брызгами воды или пылью
• Не имеет встроенной защиты от перегрузки - обязательно используйте тепловое реле
• Максимальная мощность - 4 кВт; превышение вызывает перегрев и выход из строя
• Не подходит для частотного регулирования - не рассчитан на импульсные токи от преобразователей частоты

Примеры использования

• Управление трехфазным асинхронным двигателем 3 кВт на конвейере
• Включение насоса в системе водоснабжения
• Автоматический запуск вентилятора по сигналу термостата
• Коммутация нагревательных элементов в сушильных камерах

Практические советы

• Выбирайте контактор с запасом по току - если двигатель потребляет 8–9 А, лучше взять 10 А, как здесь, чтобы избежать перегрева
• Проверяйте напряжение катушки перед подключением - 380 В AC, не путать с 220 В
• При использовании в пульте управления - прокладывайте слаботочные и силовые провода отдельно, чтобы избежать помех
• После монтажа проверьте свободное движение якоря - он не должен заедать
• Для долгой службы периодически осматривайте контакты на окисление - особенно в средах с высокой влажностью
