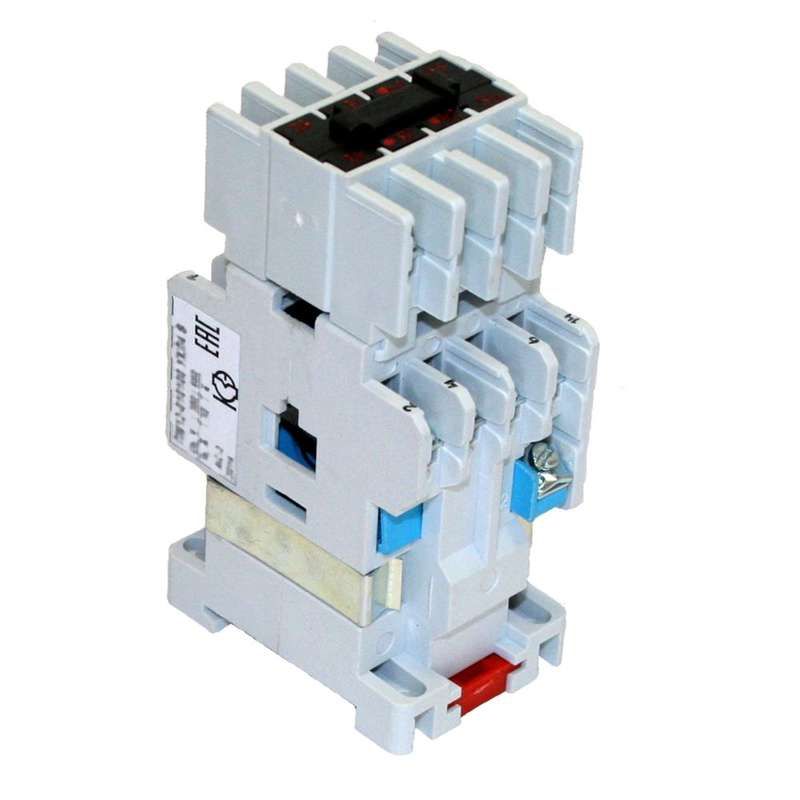

Контактор электромагнитный ПМ12-010100 УХЛ4 В, 110В, (1з+4р) - 020100140ВВ110000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 110В 1 нормально открытый + 4 нормально закрытых контакта от КЗЭА (артикулы пм12-010100 и 020100140вв110000010) предназначен для дистанционного управления силовыми цепями переменного тока, особенно в системах автоматизации станков и промышленного оборудования.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 110В 1 нормально открытый + 4 нормально закрытых контакта используется для включения и отключения нагрузки до 10 А в сетях переменного тока до 660 В. Подходит для управления трёхфазными асинхронными двигателями мощностью до 4 кВт. Применяется в стационарных установках: конвейерах, насосах, вентиляторах, станках с ЧПУ. Контакты позволяют передавать сигналы управления в цепи автоматики - например, для блокировок, индикации состояния или последовательного запуска устройств.

Технические характеристики

• Тип тока: переменный (50/60 Гц)
• Рабочее напряжение: до 660 В
• Номинальный ток: 10 А
• Напряжение катушки управления: 110 В переменного тока
• Количество контактов: 1 нормально открытый (НО) + 4 нормально закрытых (НЗ)
• Номинальная мощность двигателя: 4 кВт
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Способ монтажа: на монтажную плату (PCB)
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённом месте

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 110В 1 нормально открытый + 4 нормально закрытых контакта рассчитан на монтаж на печатную плату. Его выводы подходят для пайки или установки в разъёмные соединения. Винтовые зажимы обеспечивают надёжное соединение проводов сечением до 2,5 мм2. Убедитесь, что посадочные отверстия на плате соответствуют расстоянию между выводами аппарата. Монтажная плата должна быть жесткой и не деформироваться при затяжке винтов. Не допускается механическая нагрузка на корпус во время работы.

Безопасность и стандарты

Контактор соответствует требованиям к применению в промышленных электроустановках. Отсутствие степени защиты IP00 означает, что он не защищён от прикосновения, пыли и влаги - поэтому обязательно используйте его внутри щита, панели или другого корпуса. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам. Это продлит срок службы катушки и предотвратит повреждение управляющей электроники.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 А при 660 В, подходит для частых включений
• Чёткое разделение контактов: один НО и четыре НЗ - удобно для сложных схем управления
• Климатическое исполнение УХЛ4 позволяет использовать в холодных и влажных помещениях без дополнительного обогрева
• Монтаж на плату экономит место в шкафу и упрощает сборку автоматических систем

Ограничения применения

• Не применяется для реверса двигателей - отсутствует функция переключения фаз
• IP00 исключает использование вне герметичного корпуса - нельзя устанавливать на открытом воздухе или в сырых местах
• Не предназначен для работы с постоянным током - катушка рассчитана только на 110 В переменного тока
• Не имеет встроенной тепловой защиты - требуется внешний тепловое реле при защите двигателей от перегрузки

Примеры использования

• Управление насосом в системе водоснабжения: катушка 110 В активируется PLC, контакты замыкают питание двигателя 4 кВт
• Автоматизация конвейера: один НО контакт сигнализирует о старте, четыре НЗ - контролируют остановку и аварийные режимы
• Щит управления станком: контактор установлен на плате внутри металлического корпуса, обеспечивает безопасное удалённое включение

Практические советы

• Проверьте соответствие напряжения катушки (110 В) вашей управляющей цепи - неверное напряжение вызовет отказ или перегрев
• При использовании в цепях с высокими пусковыми токами (например, двигатели) убедитесь, что контакты не перегружаются - 10 А - максимальный рабочий ток
• Подключайте провода плотно, но без перетяжки - винтовые зажимы чувствительны к усилию
• Обязательно используйте ОПН на катушке, особенно если рядом есть чувствительная электроника
• Для обслуживания отключайте питание и проверяйте наличие напряжения - контактор не имеет видимого разрыва цепи при отключении
