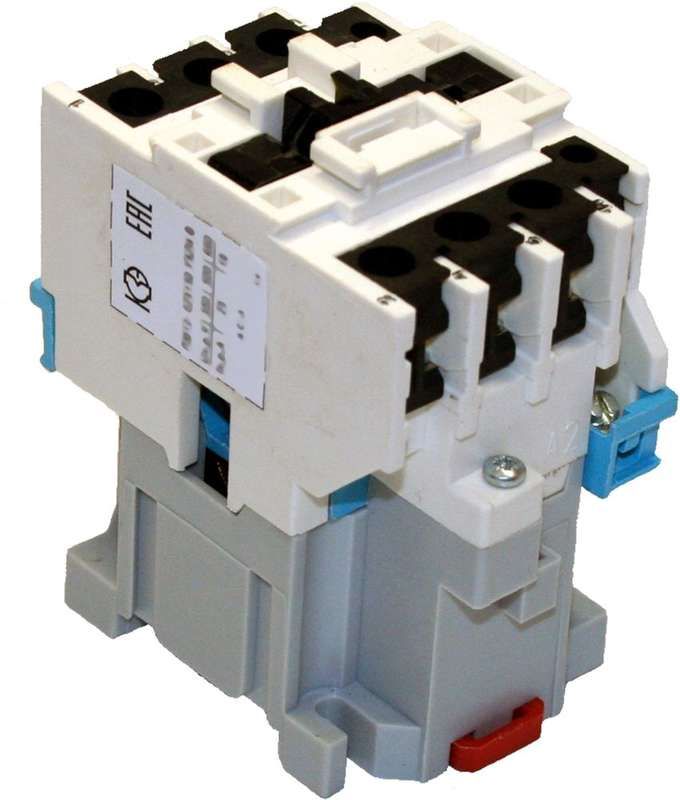

Контактор электромагнитный нереверсивный ПМ12-025151 УХЛ4 В, 110В, (1р) - 040151010ВВ110000010 КашинЗЭА

Контактор электромагнитный нереверсивный УХЛ4 В 110В 1 нормально открытый контакт от КЗЭА (артикулы пм12-025151 и 040151010вв110000010) предназначен для дистанционного включения и отключения нагрузки в цепях переменного тока, особенно в системах управления электродвигателями. Он рассчитан на работу в условиях повышенной влажности и температурных колебаний, что делает его подходящим для промышленных объектов в умеренно холодном климате.

Назначение и область применения

Контактор электромагнитный нереверсивный УХЛ4 В 110В 1 нормально открытый контакт используется для коммутации силовых цепей с током до 25 А при напряжении до 660 В. Применяется в стационарных установках для запуска, остановки и контроля работы трёхфазных асинхронных двигателей мощностью до 11 кВт. Подходит для автоматических систем управления, где требуется надёжное включение/выключение без реверса. Часто встречается в конвейерах, насосных станциях, вентиляционных системах и других устройствах с постоянным направлением вращения.

Технические характеристики

• Напряжение катушки управления: 110 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Номинальное напряжение контактов: 660 В AC
• Частота: 50–60 Гц
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная мощность двигателя: 11 кВт
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C, при высокой влажности
• Степень защиты: IP00 - нет защиты от внешних воздействий, корпус полностью открыт
• Способ монтажа: на монтажную плату (печатную плату)
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный нереверсивный УХЛ4 В 110В 1 нормально открытый контакт монтируется исключительно на печатную плату. Его выводы рассчитаны на пайку или использование в клеммных блоках с винтовым соединением. Убедитесь, что расстояние между контактами соответствует шагу платы. Не используйте этот контактор в шкафах без защитного кожуха - он не имеет степени защиты выше IP00. Для подключения катушки соблюдайте полярность: 110 В переменного тока, без различия фазы и нуля. Максимальный момент затяжки винтов - не более 0,8 Нм, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для устройств управления электродвигателями. Однако из-за отсутствия защиты (IP00) его нельзя использовать в местах с доступом людей, пылью, влагой или риском механических повреждений. Обязательно применяйте ограничитель перенапряжения (ОПН) параллельно катушке - это предотвратит пробой изоляции при отключении. Без него срок службы катушки снижается на 30–50%.

Преимущества

• Высокая надёжность коммутации при токе до 25 А благодаря качественной медной системе контактов
• Устойчивость к влажности и перепадам температур за счёт исполнения УХЛ4
• Простота интеграции в платы управления благодаря компактному форм-фактору
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовую логику управления без дополнительных модулей

Ограничения применения

• Не допускается применение в открытом воздухе, сырых помещениях, пыльных зонах - степень защиты IP00 не обеспечивает ни пыле-, ни влагозащиту
• Нельзя использовать для реверсивных схем - контактор нереверсивный
• Не подходит для частотного регулирования или импульсных режимов - только для классического включения/отключения
• Требуется обязательная установка ОПН на катушку; без него возможны отказы
• Не рекомендован для мобильных или портативных устройств из-за жесткого монтажа на плату

Примеры использования

• Автоматическая система подачи воды - включение насоса по сигналу датчика уровня
• Конвейерная лента в пищевой промышленности - запуск после проверки наличия продукта
• Вентилятор охлаждения в электрошкафу - включение при превышении температуры
• Система освещения на производстве - удалённое включение света через PLC

Практические советы

• Выбирая контактор электромагнитный нереверсивный УХЛ4 В 110В 1 нормально открытый контакт, убедитесь, что ваша плата имеет достаточное пространство под его габариты - он требует свободного места вокруг для теплоотвода
• Подключите ОПН сразу при сборке - экономия на нём приведёт к дорогостоящему ремонту катушки
• Проверьте напряжение питания катушки перед первым включением - даже кратковременное превышение 110 В вызывает перегрев и выход из строя
• При использовании в шкафу - поместите контактор внутрь защитного корпуса с уровнем защиты IP54 или выше
• Не смешивайте этот контактор с другими сериями КЗЭА - отличается по размеру и расположению выводов
