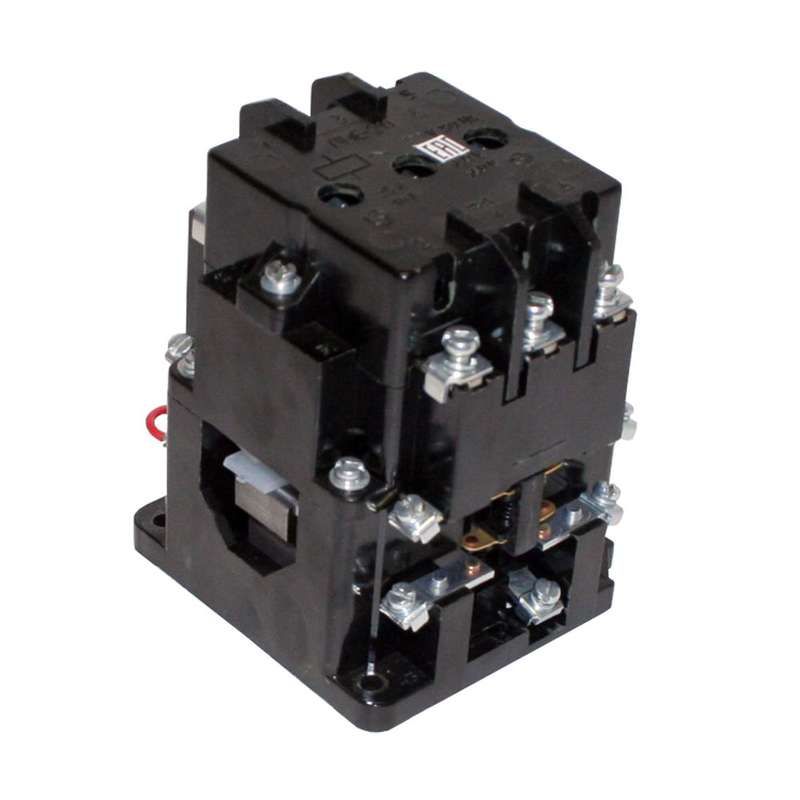

Контактор электромагнитный ПМЕ-211 УХЛ4 В 220В (2з+2р) - 080211220ВВ220000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В 25А 2НО+2НЗ от КЗЭА - устройство для дистанционного включения и выключения нагрузки, предназначенное для управления электродвигателями до 12,5 кВт. Артикулы пме-211 и 080211220вв220000000 соответствуют одному продукту, подходящему для стационарной установки в условиях умеренного и холодного климата.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 25А 2НО+2НЗ используется для коммутации силовых цепей переменного тока. Он применяется в системах управления электроприводами: запуск, остановка и контроль работы трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для оборудования с рабочим напряжением до 660 В и частотой 50–60 Гц. Часто встречается в промышленных щитах: на конвейерах, насосах, вентиляторах, станках.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Номинальная мощность двигателя: 12,5 кВт
• Род тока: переменный (AC)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и конденсацию
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Тип подключения: винтовые зажимы - требует затяжки отверткой
• Способ монтажа: на монтажную плату - крепится через отверстия на корпусе, не на DIN-рейку

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 25А 2НО+2НЗ монтируется исключительно на монтажную плату. Его нельзя установить на стандартную DIN-рейку. Для подключения используйте провода сечением до 2,5 мм2 - оптимально для винтовых зажимов. Обязательно проверьте посадочные отверстия на плате перед установкой - они должны совпадать с габаритами аппарата. Катушка рассчитана на 220 В AC; применение с постоянным током или другим напряжением вызовет выход из строя.

Безопасность и стандарты

Контактор соответствует требованиям к промышленным аппаратам для управления электроприводами. Применение в соответствии с ГОСТ Р МЭК 60947-4-1 обеспечивает безопасность при работе в сетях до 660 В. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для открытых площадок или сырых помещений без дополнительной защиты в шкафу.

Преимущества

• Высокая надёжность коммутации при токе до 25 А - подходит для длительной работы с двигателями до 12,5 кВт
• Чёткая схема контактов: два НО и два НЗ позволяют реализовать базовые схемы управления без дополнительных модулей
• Климатическое исполнение УХЛ4 позволяет использовать в неотапливаемых помещениях зимой
• Винтовое подключение удобно для многожильных проводов и не требует специальных инструментов

Ограничения применения

• Не подходит для реверсивных схем - отсутствует механическая блокировка между двумя контакторами
• IP20 - нельзя устанавливать вне электрошкафа, даже в сухих местах, где есть риск попадания пыли
• Монтаж только на плату - несовместим с DIN-рейкой, что усложняет замену в готовых щитах
• Не имеет встроенной тепловой защиты - требуется внешний тепловое реле для защиты от перегрузки
• При использовании в цепях с высокими импульсными перенапряжениями рекомендуется установка ОПН параллельно катушке

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по сигналу от датчика уровня
• Контроль вентилятора в HVAC-системе - автоматический запуск при достижении порога температуры
• Пуск конвейера на пищевом производстве - дистанционное управление из операторской комнаты
• Подключение станка с ЧПУ - коммутирование основного двигателя через PLC

Практические советы

• Проверяйте соответствие напряжения катушки (220 В AC) - использование 380 В или DC повредит устройство
• При сборке схемы учтите, что контакты НО и НЗ можно использовать для сигнализации состояния (например, “двигатель включен”)
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковые корпуса зажимов
• Если контактор установлен в шкафу с частыми включениями (>100 раз/час), следите за нагревом - возможна необходимость принудительного охлаждения
• Для продления срока службы рекомендуется установить ограничитель перенапряжений (ОПН) параллельно катушке, особенно при наличии частотных преобразователей в цепи
