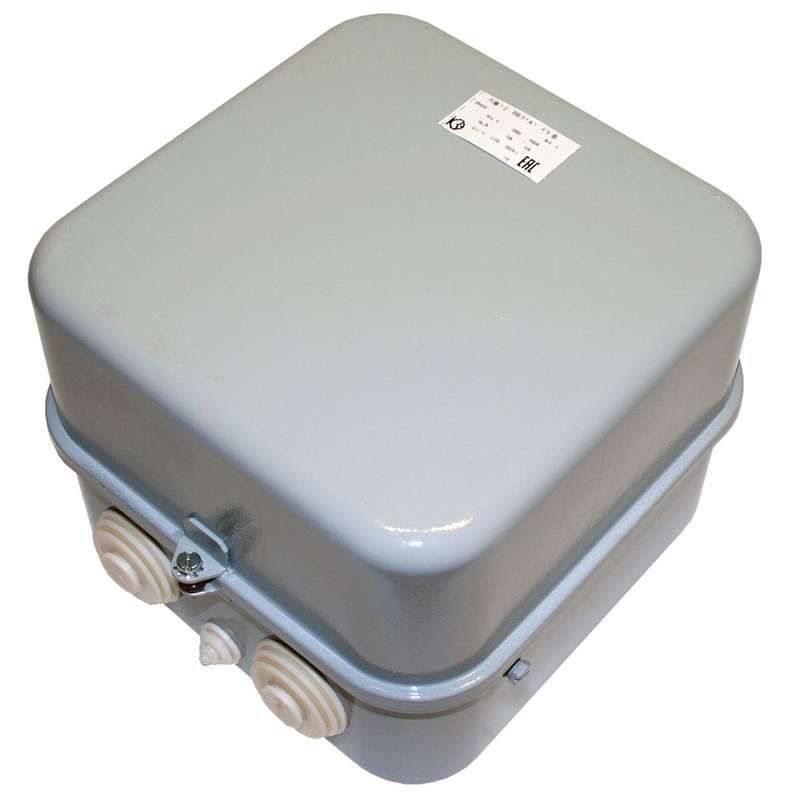

Контактор электромагнитный нереверсивный ПМ12-063141 У3 В, 220В - 060141222ВВ220000000 КашинЗЭА

Контактор электромагнитный нереверсивный У3 В 220В, 58А - устройство для дистанционного включения и выключения нагрузки, особенно трёхфазных двигателей мощностью до 30 кВт. Бренд КЗЭА г.Кашин выпускает этот контактатор с артикулом 060141222вв220000000 для стационарной установки в системах автоматического управления.

Назначение и область применения

Контактор электромагнитный нереверсивный У3 В 220В, 58А предназначен для коммутации силовых цепей переменного тока. Он используется для запуска, остановки и защиты электродвигателей в стационарных установках - например, на конвейерах, насосах, вентиляторах, станках с ЧПУ. Подходит для работы в сетях с напряжением до 660 В и частотой 50–60 Гц. Не предназначен для реверса двигателя - для этого нужны два контактора или реверсивная модель.

Технические характеристики

• Номинальный ток: 58 А - способен надёжно коммутировать нагрузку до этой величины без перегрева.
• Напряжение питания катушки: 220 В переменного тока - требует именно такого напряжения для срабатывания; не работает от постоянного тока.
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют передавать сигналы управления в другие устройства, например, в реле или панели контроля.
• Мощность двигателя: до 30 кВт - оптимальна для средних по размеру промышленных агрегатов.
• Степень защиты IP40: защищает от твердых частиц больше 1 мм, но не от воды - не подходит для влажных или пыльных сред без дополнительной оболочки.
• Способ монтажа: на монтажную плату - крепится через отверстия и выводы, не предполагает DIN-рейку.
• Подключение: винтовые зажимы - обеспечивают прочный контакт, требуют периодической проверки затяжки.
• Климатическое исполнение У3: рассчитан на работу при температуре от −25C до +40C и относительной влажности до 90% при 25C - подходит для большинства промышленных помещений в России.

Совместимость и монтаж

Контактор электромагнитный нереверсивный У3 В 220В, 58А монтируется исключительно на монтажную плату. Его корпус имеет четыре крепёжных отверстия - необходимо соблюдать шаг между ними, указанный в чертежах производителя. Винтовые зажимы рассчитаны на провода сечением до 16 мм2. Перед подключением убедитесь, что питание катушки соответствует 220 В AC - применение другого напряжения вызовет отказ или повреждение. Для подключения вспомогательных контактов используйте только медные жилы без окисления - плохой контакт снижает надёжность сигнала управления.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и прошёл сертификацию на соответствие безопасности электрооборудования. Применяется в соответствии с правилами ПУЭ. Для защиты от импульсных перенапряжений на катушке рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке - это продлевает срок службы аппарата и предотвращает пробой изоляции.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения.
• Чёткое срабатывание благодаря качественной магнитной системе - минимизирует риск “зависания” контактов.
• Наличие двух НО и двух НЗ контактов позволяет реализовать сложные схемы управления без внешних реле.
• Простая замена - все элементы доступны для обслуживания без демонтажа всей системы.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP40 не обеспечивает герметичность.
• Не подходит для реверсивных схем - требуется отдельный контактатор для изменения направления вращения.
• Не допускается работа при напряжении ниже 85% от номинала (менее 187 В) - возможен отказ включения.
• Не предназначен для частого пуска (более 120 раз в час) - высокий тепловой режим может привести к перегреву.
• Требуется вертикальная установка - горизонтальное положение может нарушить работу механизма.

Примеры использования

• Автоматизация линии производства: запуск и остановка конвейера по команде PLC.
• Система водоснабжения: включение насоса при падении давления в трубопроводе.
• Вентиляция в цеху: управление вентиляторами по расписанию или температурному датчику.
• Оборудование для деревообработки: пуск шлифовальных и сверлильных станков.

Практические советы

• Проверяйте затяжку винтов каждые 6 месяцев - ослабление контакта вызывает нагрев и выход из строя.
• При использовании в схемах с частыми включениями - устанавливайте ОПН на катушку, даже если он не указан в базовой комплектации.
• Не соединяйте контакты с проводами из алюминия - возможна коррозия и потеря контакта.
• При замене - совмещайте артикулы: 060141222вв220000000 и PM12-063141 - они обозначают один и тот же контактатор.
• Для монтажа на плату используйте изолирующие прокладки - предотвращают замыкание на корпус.
