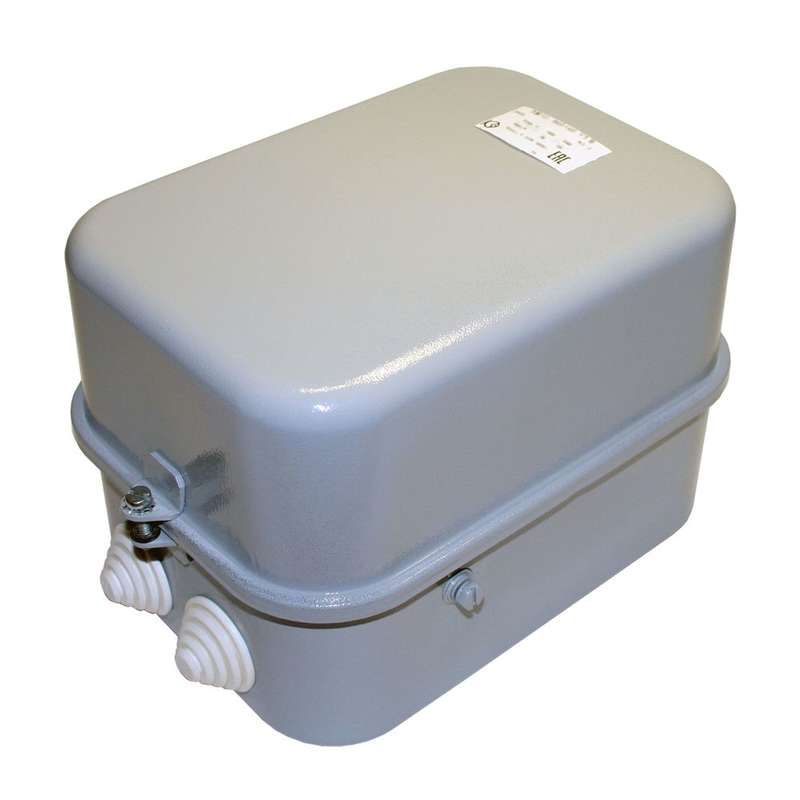

Контактор электромагнитный нереверсивный ПМ12-040140 У3 В 220В (1з) - 050140102ВВ220000010 КашинЗЭА

Контактор электромагнитный нереверсивный У3 В 220В 1з от КЗЭА (артикулы пм12-040140 и 050140102вв220000010) предназначен для дистанционного включения и отключения трёхфазных электродвигателей до 18,5 кВт. Он работает в сетях переменного тока с напряжением до 660 В и подходит для стационарной установки на монтажную плату.

Назначение и область применения

Контактор электромагнитный нереверсивный У3 В 220В 1з используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в системах автоматического управления: станки, насосы, вентиляторы, конвейеры. Не предназначен для реверса - только пуск и остановка. Подходит для стационарных установок в помещениях с контролируемой средой.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальное рабочее напряжение: 660 В
• Номинальный ток: 40 А
• Род тока: Переменный (50–60 Гц)
• Количество контактов: 3 нормально открытых (3NO) + 1 нормально закрытый (1NC)
• Номинальная мощность двигателя: 18,5 кВт
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Способ монтажа: На монтажную плату (PCB)
• Тип подключения: Винтовые зажимы
• Климатическое исполнение: У3 - для умеренного климата, температурный диапазон от −25C до +40C

Совместимость и монтаж

Контактор электромагнитный нереверсивный У3 В 220В 1з монтируется исключительно на печатную плату. Его корпус имеет фиксированные крепёжные отверстия, соответствующие стандартному шагу для SMD-компонентов. Не совместим с DIN-рейкой. Для надёжного соединения используйте провода сечением 0,5–4 мм2. Винтовые зажимы затягиваются моментом 0,4–0,5 Нм - переусердствовать нельзя, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1. Работает в соответствии с классом IEC 60947-4-1 AC-1 (для активных нагрузок) и AC-3 (для двигателей). Отсутствуют встроенные функции тепловой защиты - внешняя защита от перегрузок и обрыва фаз должна обеспечиваться термореле или другим устройством.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн циклов включения/отключения
• Надёжная работа при скачках напряжения +-10% от 220 В
• Чёткая механическая фиксация положения контактов
• Простая замена при выходе из строя благодаря стандартизированному креплению

Ограничения применения

• Не использовать во влажных, запылённых или взрывоопасных средах - степень защиты IP40 не обеспечивает герметичность
• Недопустимо применение для реверсивных схем - отсутствуют блокировки и дополнительные контакты для переключения направления
• Не рекомендовано для частого пуска более 120 раз в час - возможен перегрев катушки
• Требуется внешнее подключение ограничителей перенапряжений (ОПН) для защиты катушки от импульсов

Примеры использования

• Автоматизация линии конвейера с одним асинхронным двигателем 18,5 кВт
• Управление насосом в системе водоснабжения через PLC
• Включение вентилятора охлаждения в шкафу управления
• Система пожарной безопасности - включение дренажного насоса при сигнале тревоги

Практические советы

• При монтаже на плату проверьте соответствие посадочных отверстий - диаметр отверстий под выводы составляет 1,1 мм
• Обязательно подключите ОПН параллельно катушке - это продлит срок службы контактора и предотвратит пробой изоляции
• Для контроля состояния используйте визуальный индикатор положения контакта (при наличии) или подключите сигнал с NC-контакта в систему диагностики
• Не допускайте попадания металлической стружки внутрь аппарата - она вызывает замыкание между контактами
• Проверяйте плотность затяжки винтов каждые 6 месяцев при интенсивном использовании - ослабление приводит к нагреву и отказу
