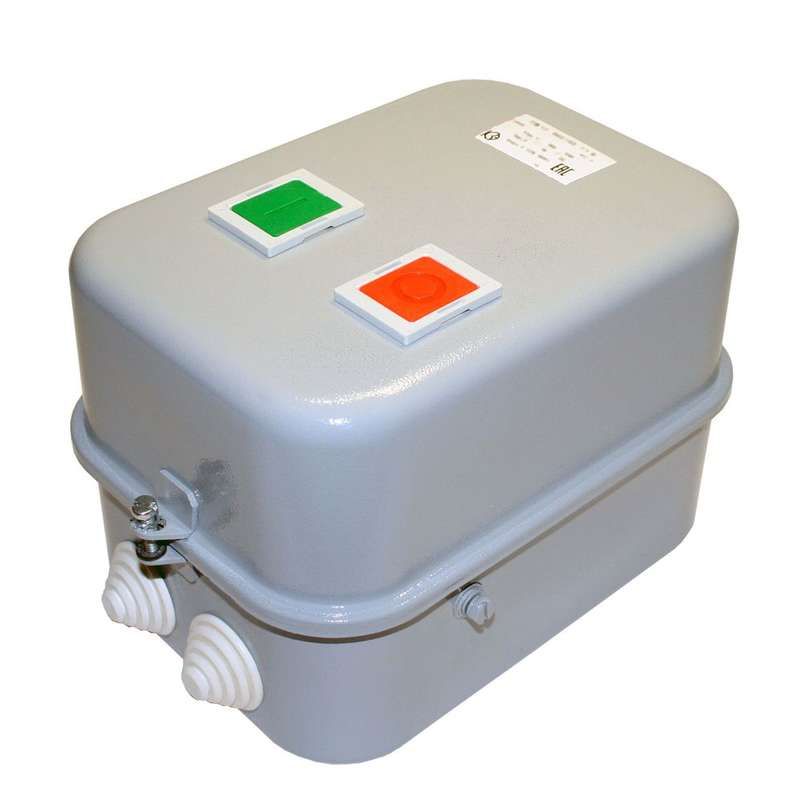

Контактор электромагнитный ПМ12-040160 У3 В, 380В, (1з) - 050160102ВВ380000010 КашинЗЭА

Контактор электромагнитный У3 В 380В 1 нормально открытый контакт от КЗЭА (артикулы пм12-040160 и 050160102вв380000010) предназначен для дистанционного включения и выключения нагрузки в цепях переменного тока, особенно в системах управления электродвигателями. Он рассчитан на работу в стационарных установках с напряжением до 660 В и обеспечивает надёжное коммутирование тока до 40 А.

Назначение и область применения

Контактор электромагнитный У3 В 380В 1 нормально открытый контакт используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в схемах автоматического управления, где требуется удалённый пуск, остановка и контроль работы оборудования. Подходит для промышленных станков, насосов, вентиляторов, конвейеров и других устройств, требующих частого включения/выключения.

Технические характеристики

• Номинальный ток: 40 А - способен коммутировать нагрузку до 18,5 кВт
• Напряжение катушки управления: 380 В переменного тока - работает от стандартной трёхфазной сети
• Номинальное напряжение силовых контактов: до 660 В AC
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Количество контактов: 1 нормально открытый (НО) + 3 нормально закрытых (НЗ) - позволяет реализовать сложные логические схемы управления
• Способ подключения: винтовые зажимы - надёжное соединение проводов без необходимости сварки или пайки
• Степень защиты: IP40 - защищает от твердых предметов больше 1 мм, но не от воды; подходит для установки внутри щитов
• Климатическое исполнение: У3 - рассчитан на умеренный климат, температурный диапазон от −25C до +40C
• Исполнение: нереверсивное - не предназначен для изменения направления вращения двигателя
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не требует DIN-рейки

Совместимость и монтаж

Контактор электромагнитный У3 В 380В 1 нормально открытый контакт монтируется исключительно на монтажную плату. Его корпус имеет четыре крепёжных отверстия, соответствующих типовым размерам печатных плат. Не поддерживает установку на DIN-рейку. Для подключения используйте провода сечением до 4 мм2 - оптимально для винтовых зажимов. Обязательно затягивайте винты моментом, указанным в документации производителя, чтобы избежать перегрева контактов.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 для электромагнитных контакторов. Наличие IP40 гарантирует безопасную эксплуатацию в закрытых распределительных шкафах. Для защиты катушки от импульсных перенапряжений рекомендуется использовать ограничители перенапряжений (ОПН), подключаемые параллельно катушке. Это продлевает срок службы аппарата и предотвращает выход из строя из-за скачков напряжения в сети.

Преимущества

• Высокая механическая прочность корпуса - устойчив к вибрациям на производстве
• Надёжные винтовые зажимы - минимизируют риск ослабления соединений при длительной работе
• Наличие четырёх вспомогательных контактов - позволяет строить схемы с самоблокировкой, сигнализацией и интерlocks без внешних модулей
• Производство в РФ (КЗЭА, г. Кашин) - доступность запчастей и сервиса

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• Не допускается установка вне закрытых щитов - степень защиты IP40 не защищает от влаги и пыли снаружи
• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• Не рекомендован для частого включения более 600 раз в час - возможен быстрый износ контактов
• Требуется принудительное охлаждение при постоянной нагрузке выше 80% от номинала - перегрев снижает срок службы

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу датчика уровня
• Автоматический пуск вентилятора в HVAC-системе - срабатывает при достижении пороговой температуры
• Контроль работы конвейера на пищевом производстве - встроенные НЗ-контакты используются для сигнализации остановки
• Циклический запуск компрессора в холодильном оборудовании - с использованием таймера и блокировки по времени

Практические советы

• При проектировании схемы учтите, что катушка рассчитана именно на 380 В - применение 220 В вызовет отказ включения, а 440 В - повреждение изоляции
• Подключайте силовые провода плотно, без заусенцев - они могут повредить контакты при многократных циклах
• Для долгой службы проверяйте состояние контактов каждые 6–12 месяцев - при подгорании или нагаре заменяйте контактную группу
• Если нужна функция аварийной остановки - используйте один из трёх НЗ-контактов в последовательной цепи кнопки “Стоп”
• При сборке щита оставьте свободное пространство вокруг контактора - он нагревается при работе, и плохая вентиляция сокращает срок службы
