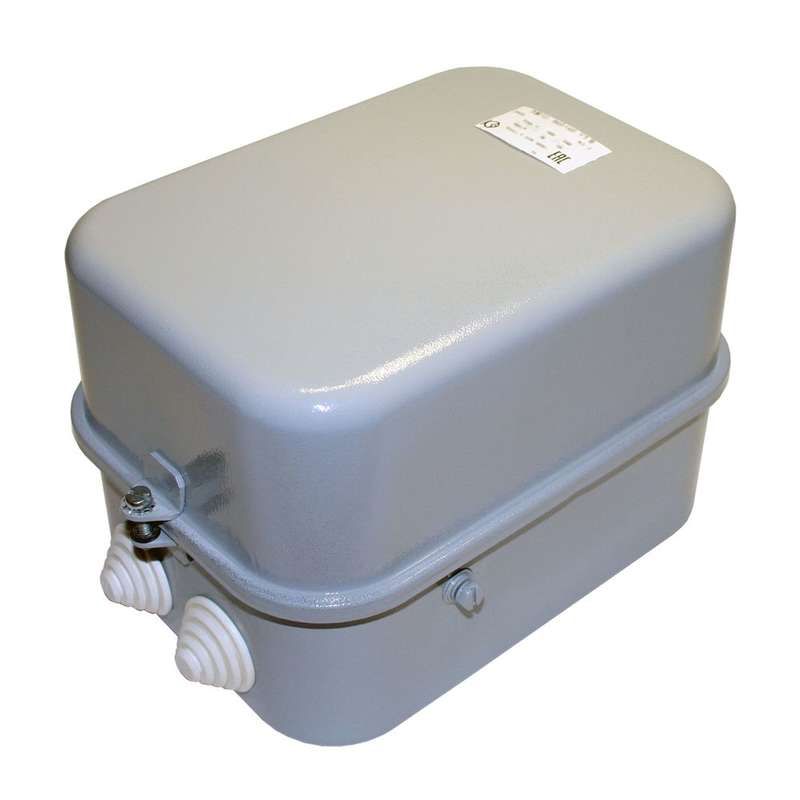

Контактор электромагнитный нереверсивный ПМ12-040140 У3 В, 380В, (1з) - 050140102ВВ380000010 КашинЗЭА

Контактор электромагнитный нереверсивный У3 В 380В 1НО от КЗЭА (артикулы пм12-040140 и 050140102вв380000010) предназначен для дистанционного включения и отключения трёхфазных электродвигателей в стационарных системах управления. Он работает при напряжении 380 В и рассчитан на нагрузку до 40 А, обеспечивает надёжное коммутирование при частоте 50–60 Гц.

Назначение и область применения

Контактор электромагнитный нереверсивный У3 В 380В 1НО используется для запуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для установок, где не требуется изменение направления вращения - например, насосы, вентиляторы, конвейеры, компрессоры. Применяется в промышленном оборудовании, автоматизированных линиях и распределительных щитах.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Напряжение питания катушки: 380 В переменного тока - требует именно такого напряжения для срабатывания; не совместим с 220 В или постоянным током.
• Количество главных контактов: 3 нормально открытых (3НО) - коммутируют все три фазы двигателя.
• Вспомогательный контакт: 1 нормально закрытый (1НЗ) - можно использовать для сигнализации состояния или блокировки других устройств.
• Номинальная мощность двигателя: 18,5 кВт - оптимальная нагрузка для данного контактора при напряжении 380 В.
• Род тока: переменный (AC) - не предназначен для работы с постоянным током.
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли в значительных количествах.
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не предполагает DIN-рейку.
• Тип подключения: винтовые зажимы - требуют затяжки отвёрткой, обеспечивают надёжный контакт при правильной силе момента.
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −25C до +40C, в условиях умеренного климата с повышенной влажностью.

Совместимость и монтаж

Контактор электромагнитный нереверсивный У3 В 380В 1НО монтируется исключительно на монтажную плату. Его нельзя установить на DIN-рейку - для этого нужны другие модели. Подключение проводов выполняется через винтовые зажимы: используйте жилы сечением до 16 мм2. Обязательно проверьте соответствие диаметра отверстий под крепление (не указано, но типично для таких контакторов - 5–6 мм). Перед первым включением убедитесь, что катушка получает точно 380 В - меньшее напряжение вызовет неполное срабатывание, большее - повреждение изоляции.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 для аппаратов управления электродвигателями. Несмотря на наличие вспомогательного контакта, он не имеет встроенной тепловой защиты - для защиты от перегрузок и обрыва фаз необходимо применять внешние тепловые реле. Для снижения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжений ОПН параллельно выводам катушки - особенно при использовании с частотными преобразователями или длинными кабелями.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную работу в промышленных условиях.
• Чёткое срабатывание при номинальном напряжении 380 В - минимум ложных срабатываний.
• Простая конструкция - легко диагностируется и обслуживается.
• Поддержка вспомогательного контакта - позволяет реализовать базовые функции контроля и блокировки.

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз.
• IP40 не допускает использование во влажных, пыльных или outdoor-объектах - нужна дополнительная защита в шкафах.
• Не имеет встроенного теплового реле - обязательна установка внешней защиты.
• Требуется точное соблюдение напряжения 380 В - работа при 220 В невозможна.
• Монтаж только на плату - несовместим со стандартными DIN-рейками, распространёнными в современных щитах.

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по сигналу от датчика уровня.
• Привод вентилятора в HVAC-системе - автономное управление по таймеру.
• Конвейерная линия на пищевом производстве - пуск после завершения цикла предварительной подготовки.
• Автоматический компрессор в pneumatic-станции - срабатывает при падении давления в сети.

Практические советы

• При монтаже на плату используйте изолирующие прокладки между контактором и металлической поверхностью - даже при IP40 возможен пробой при высокой влажности.
• Проверяйте момент затяжки винтов: слабый контакт вызывает нагрев, слишком сильный - деформацию зажима.
• Если контактор установлен рядом с частотником, обязательно подключите ОПН - это продлит срок службы катушки.
• Для удобства обслуживания оставляйте доступ к винтовым зажимам - не задвигайте контактор глубоко в шкаф.
• Не используйте этот контактор для управления однофазными нагрузками - он спроектирован исключительно для трёхфазных двигателей.
