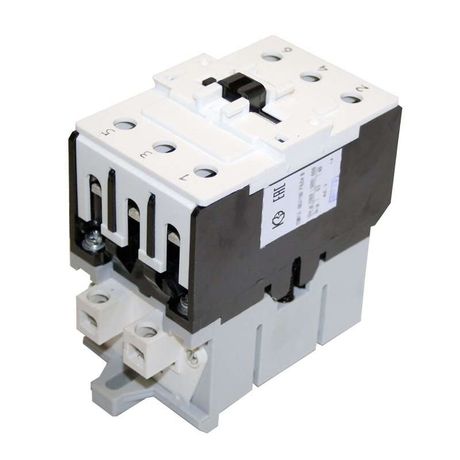

Контактор электромагнитный нереверсивный ПМ12-063150 УХЛ4 380В AC вариант А - 060150000ВВ380000020 КашинЗЭА

Контактор электромагнитный нереверсивный УХЛ4 380В переменного тока вариант А - устройство для дистанционного включения и выключения трёхфазных электродвигателей до 30 кВт. Произведён компанией КЗЭА, артикулы пм12-063150 и 060150000вв380000020. Подходит для стационарной установки в панелях управления.

Назначение и область применения

Контактор электромагнитный нереверсивный УХЛ4 380В переменного тока вариант А используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматического управления, где требуется удалённое включение/выключение нагрузки - например, на конвейерах, насосах, вентиляторах, станках. Нереверсивное исполнение означает, что он не предназначен для изменения направления вращения двигателя - только запуск и остановка.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Напряжение катушки управления: 380 В
• Номинальное рабочее напряжение: до 660 В
• Номинальный ток: 63 А
• Номинальная мощность двигателя: 30 кВт
• Главные контакты: 3 нормально открытых (3NO) + 1 нормально закрытый (1NC)
• Способ монтажа: на монтажную плату (панель)
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе
• Климатическое исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, с возможностью повышенной влажности

Совместимость и монтаж

Контактор электромагнитный нереверсивный УХЛ4 380В переменного тока вариант А монтируется исключительно на монтажную плату - не подходит для крепления на DIN-рейку. Для надёжного соединения используйте винтовые зажимы с моментом затяжки, соответствующим рекомендациям производителя. Обязательно проверьте соответствие сечения провода и класса жилы (медные многожильные или одножильные) - допускается подключение проводов до 16 мм2. Катушка управления рассчитана на 380 В - не подключайте к другому напряжению, иначе произойдёт выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Работает в соответствии с нормами безопасности для электроустановок до 1000 В. Отсутствие степени защиты IP00 требует обязательной установки в защищённом корпусе или распределительном щите. Для предотвращения импульсных перенапряжений на катушке рекомендуется использовать ограничитель перенапряжения ОПН, подключаемый параллельно катушке управления.

Преимущества

• Высокая коммутационная способность - 63 А при 660 В позволяет управлять крупными двигателями до 30 кВт
• Наличие вспомогательного контакта NC обеспечивает возможность реализации цепей блокировки и сигнализации
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях в регионах с суровым климатом
• Простая и проверенная конструкция - высокая надёжность при правильной эксплуатации

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя
• IP00 - не имеет собственной защиты от пыли, влаги и механических повреждений; обязательно помещать в корпус
• Только монтаж на плату - невозможно установить на DIN-рейку
• Не содержит встроенной тепловой защиты - для защиты от перегрузок и обрыва фазы необходим внешний тепловое реле
• Не предназначен для частотного регулирования или частых пусков более 120 раз в час

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентилятора в промышленной вентиляции
• Автоматический пуск конвейера на пищевом производстве
• Коммутирование станка с ЧПУ через PLC-систему

Практические советы

• Проверяйте совпадение напряжения катушки (380 В) с источником питания перед подключением - неверное напряжение вызывает перегрев или отказ
• При использовании в цепях с частыми включениями следите за температурой контактов - при нагреве выше 70 C снижается срок службы
• Обеспечьте доступ к винтовым зажимам для периодической протяжки - ослабление контактов вызывает нагрев и искрение
• Подключите ОПН параллельно катушке, особенно если контактор работает рядом с частотниками или сварочным оборудованием
• Для защиты от обрыва фазы и перегрузки используйте внешнее тепловое реле - этот контактор сам по себе не выполняет функции защиты
