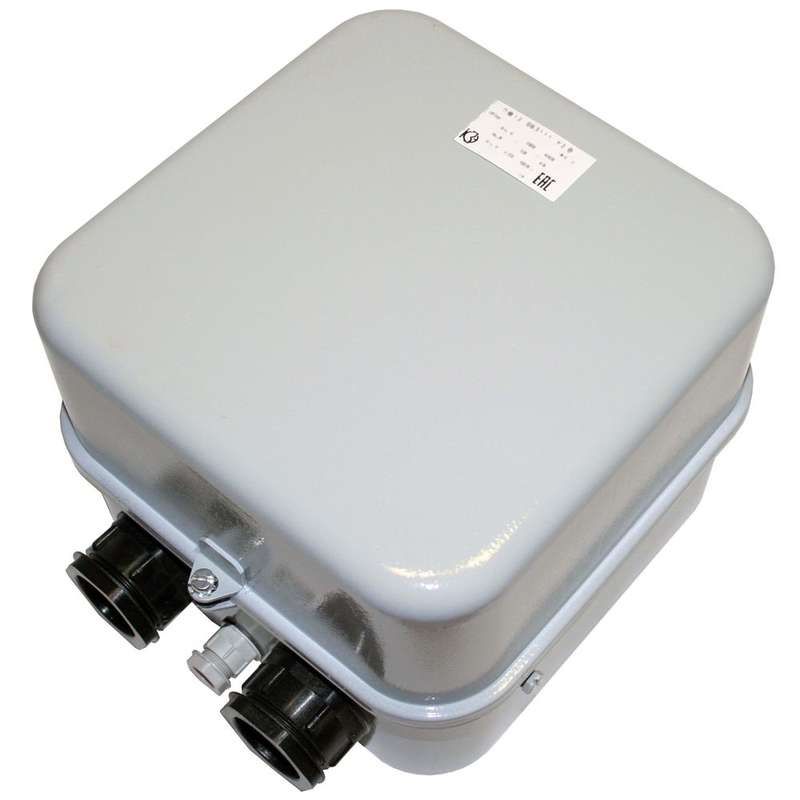

Контактор электромагнитный ПМ12-063111 У2 В 380В - 060111221ВВ380000000 КашинЗЭА

Контактор электромагнитный У2 В 380В, категория 380В от КЗЭА г.Кашин - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 30 кВт при напряжении 380 В. Артикулы 060111221вв380000000 и пм12-063111 подходят для стационарной установки в пультах управления и распределительных щитах.

Назначение и область применения

Контактор электромагнитный У2 В 380В, категория 380В используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматического управления: станках, насосах, вентиляторах, конвейерах. Подходит для частого включения-выключения - до 600 операций в час. Не предназначен для реверса двигателя - исполнение нереверсивное.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Напряжение питания катушки: 380 В - работает от сети 380 В без внешнего источника управления
• Номинальный ток: 63 А - способен коммутировать нагрузку до этой величины
• Номинальная мощность двигателя: 30 кВт - оптимальная нагрузка для надёжной работы
• Количество контактов: 3 нормально открытых (3NO) + 2 нормально закрытых (2NC) - для управления и сигнализации
• Напряжение изоляции: 660 В - максимальное рабочее напряжение силовой цепи
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Способ монтажа: на монтажную плату - крепится через отверстия на корпусе, не требует DIN-рейки
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 16 мм2
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 90%

Совместимость и монтаж

Контактор электромагнитный У2 В 380В, категория 380В монтируется исключительно на жесткую монтажную плату. Отсутствие крепления на DIN-рейку требует предварительной подготовки места установки. Подключение силовых проводов - только винтовое; рекомендуется использовать наконечники НШВИ для многожильных кабелей. Управляющая катушка питается напрямую от сети 380 В - внешний источник управления не нужен. Для защиты от импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжений ОПН параллельно катушке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449-80. Защита IP54 обеспечивает безопасную эксплуатацию в помещениях с повышенной запылённостью и возможностью попадания брызг воды. Не имеет функции тепловой защиты - для защиты двигателя от перегрузки требуется внешнее реле перегрузки.

Преимущества

• Высокая механическая износостойкость - рассчитан на 10 млн операций
• Прямое подключение катушки к сети 380 В - снижает количество элементов в схеме управления
• Наличие двух вспомогательных контактов (2NC) позволяет реализовать блокировки и сигналы состояния
• Устойчивость к перепадам температуры и влаги благодаря исполнению У2

Ограничения применения

• Не поддерживает реверсирование двигателя - для этого требуется два контактора
• Не содержит встроенной тепловой защиты - обязательна установка внешнего термореле
• Подходит только для монтажа на плату - нельзя установить на DIN-рейку
• Не предназначен для частых пусков более 600 раз в час - риск перегрева катушки
• Максимальная мощность - 30 кВт; использование с большими двигателями недопустимо

Примеры использования

• Автоматизация водяного насоса в системе водоснабжения
• Управление вентилятором охлаждения в производственном помещении
• Включение конвейерной ленты на пищевом производстве
• Коммутация станка с ЧПУ в режиме “пуск/стоп”

Практические советы

• При монтаже проверьте соответствие площадки под контактор - отверстия должны совпадать с крепёжными отверстиями корпуса
• Используйте провода сечением не менее 10 мм2 для силовых цепей при токе 63 А
• Обязательно установите ОПН на катушку управления - продлит срок службы контактора и предотвратит пробои
• Не допускайте попадания металлической стружки внутрь аппарата - может вызвать замыкание контактов
• Проверяйте затяжку винтов после первых нескольких включений - возможно ослабление при нагреве
