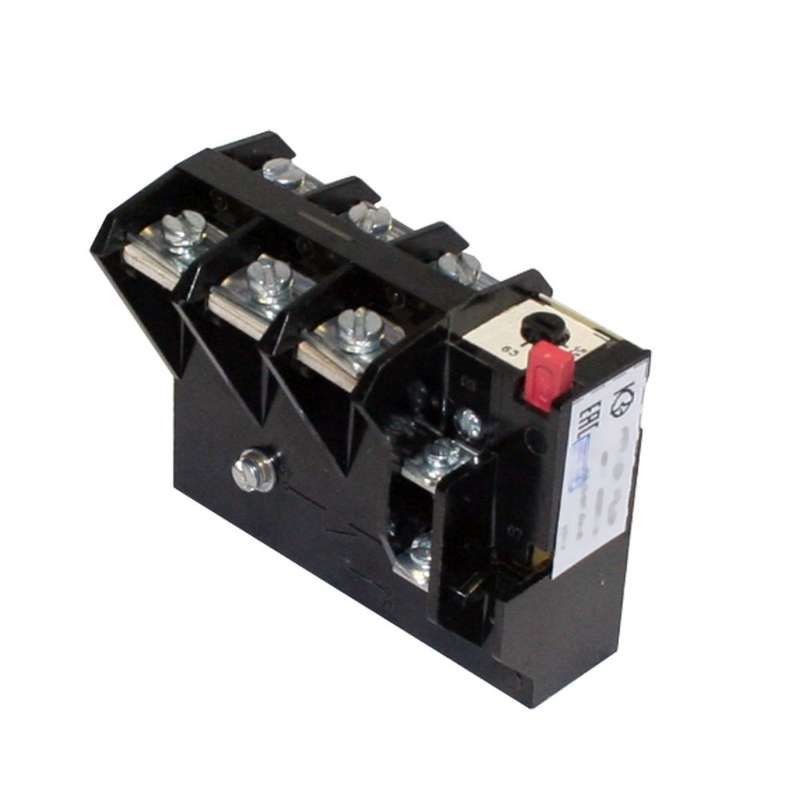

Реле электротепловое токовое РТТ-231 УХЛ4 32.0А - 32А 27,2..36,8А к пм12-63А 1нз КашинЗЭА 150231000В032.000000

Реле электротепловое токовое РТТ-231 УХЛ4 32А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул РТТ-231 32А указывают на надёжную серийную продукцию, соответствующую требованиям промышленной автоматизации.

Назначение и область применения

Реле электротепловое токовое РТТ-231 УХЛ4 32А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Устройство работает в сетях переменного тока до 660 В, частотой 50–60 Гц, а также в цепях постоянного тока до 440 В. Подходит для установки в щитах управления, пускателях и комбинированных аппаратах, где требуется точная тепловая защита двигателей.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, при котором реле не срабатывает в нормальном режиме;
• Класс выпуска: 20 - время срабатывания при 7,2-кратной перегрузке составляет 20 секунд; это определяет скорость реакции на перегрев;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Максимальное рабочее напряжение: 660 В - допустимо для промышленных сетей высокого класса;
• Тип тока: переменный (AC); совместим с DC до 440 В, но основное применение - AC;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления;
• Способ присоединения: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 16 мм2;
• Климатическое исполнение: УХЛ4 - устойчиво к температурным колебаниям (-40C…+40C), повышенной влажности и запылённости, подходит для работы вне закрытых помещений.

Совместимость и монтаж

Реле электротепловое РТТ-231 УХЛ4 32А - встраиваемое устройство. Монтируется в контактные пускатели типа ПМ12-63А, что обеспечивает компактную сборку. Для подключения использует винтовые зажимы: затягивать необходимо усилием 0,8–1,2 Нм, чтобы избежать пережима или плохого контакта. Диапазон регулировки тока срабатывания: 27,2–36,8 А - можно настроить под конкретный двигатель. Перед установкой проверьте соответствие номинала двигателя и тока нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Обеспечивает безопасную работу в условиях, близких к экстремальным, благодаря защищённой конструкции и термобиметаллическому элементу, который исключает самопроизвольное срабатывание при внешних воздействиях. Не содержит опасных материалов, соответствует RoHS.

Преимущества

• Высокая точность срабатывания благодаря классу 20 - минимизация ложных отключений;
• Стабильная работа при перепадах температуры окружающей среды - особенно важно для улицы или неотапливаемых цехов;
• Простая механическая конструкция - мало подвижных деталей, долгий срок службы;
• Совместимость с популярными пускателями ПМ12 - легко заменяется и интегрируется в существующие системы;
• Защита от обрыва фазы - предотвращает выход из строя двигателя при однофазном режиме.

Ограничения применения

• Не предназначен для защиты двигателей с частотным преобразователем - тепловое реле не реагирует на гармонические искажения;
• Не срабатывает при кратковременных импульсных перегрузках - требует дополнительной защиты от коротких замыканий (например, автоматического выключателя);
• Не рекомендовано использовать в местах с постоянными вибрациями выше 0,5g - возможны ложные срабатывания;
• Требуется периодическая проверка настроек - при старении биметаллический элемент может немного изменять порог срабатывания.

Примеры использования

• Щит управления насосной станцией - защита крупного насоса мощностью ~15 кВт;
• Конвейерная линия на пищевом заводе - защита двигателей от перегрузки при забивании;
• Вентиляционные установки в холодильных камерах - устойчивость к влаге и низким температурам;
• Подъёмники и механизмы перемещения грузов - защита от обрыва фазы в условиях старой сети.

Практические советы

• Настройте ток срабатывания реле РТТ-231 УХЛ4 32А на 10–15% выше номинального тока двигателя - это обеспечит надёжную работу без ложных отключений;
• Проверяйте плотность затяжки винтов каждые 6 месяцев - особенно в условиях вибраций;
• Если двигатель часто запускается - убедитесь, что класс 20 достаточен; для очень частых пусков рассмотрите реле с классом 10;
• При замене устройства сохраняйте оригинальный артикул РТТ-231 32А - аналоги могут иметь другие времятоковые характеристики;
• Не устанавливайте рядом с источниками сильного нагрева - влияние внешнего тепла может сместить порог срабатывания.
