Реле электротепловое токовое РТТ-121 УХЛ4, 34,0А - РТТ 121 28,0-40,0 к ПМ12-040 1нз КашинЗЭА 140121000В034.000000

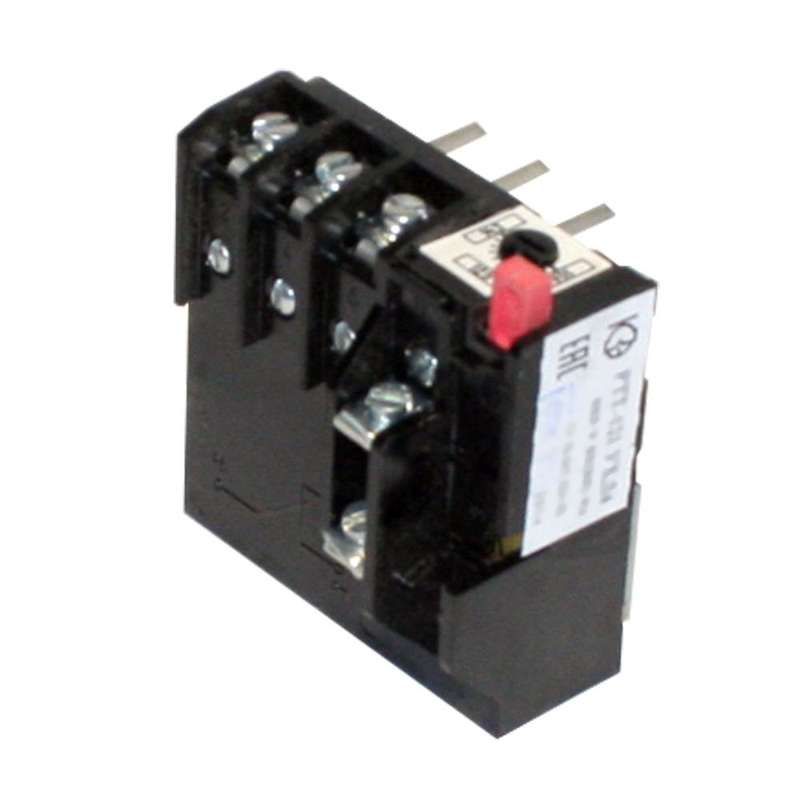

Реле электротепловое токовое РТТ-121 УХЛ4 34,0А - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Применяется в системах управления электроприводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА г.Кашин обеспечивает надёжность и соответствие ГОСТ.

Назначение и область применения

Реле электротепловое токовое РТТ-121 УХЛ4 34,0А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при обрыве одной из фаз. Подходит для установки в схемы управления электроприводами в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах. Работает в сетях переменного тока до 660 В, 50/60 Гц, а также в цепях постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 34 А - предельная нагрузка, при которой реле сохраняет работоспособность; регулируется в диапазоне 28–40 А (по маркировке на корпусе).
• Количество полюсов: 3 - соответствует трёхфазным цепям, контролирует все три фазы одновременно.
• Максимальное рабочее напряжение: 660 В - допустимо применение в высоковольтных промышленных системах.
• Род тока: переменный (AC) и постоянный (DC) - универсальность для различных типов цепей управления.
• Климатическое исполнение: УХЛ4 - устойчиво к влажности, температурным колебаниям и коррозии, подходит для помещений с повышенной влажностью и умеренным холодом (до –25 C).
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации срабатывания или отключения цепи управления.
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет около 20 секунд, что соответствует стандартному тепловому отклику для защиты двигателей.
• Способ монтажа: встраиваемый - устанавливается в шкафы управления, требует выреза в панели.
• Тип присоединения: винтовое - надёжное механическое соединение проводов, не требует специальных инструментов.

Совместимость и монтаж

Реле электротепловое токовое РТТ-121 УХЛ4 34,0А совместимо с контактными аппаратами серии ПМ12-040, указанными в артикуле. Для монтажа требуется вырезать отверстие в панели шкафа по размеру корпуса - реле вставляется и фиксируется зажимами. Главные токовые выводы подключаются через винты: сечение провода рекомендуется 1,5–4 мм2. Контакт НЗ подключается в цепь управления для передачи сигнала срабатывания. После установки проверьте затяжку винтов - слабый контакт вызывает нагрев и ложные срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12434. Произведено на заводе КЗЭА г.Кашин - предприятии с сертифицированной системой качества. Реле не содержит опасных веществ, соответствует экологическим нормам РФ. Работает в условиях, исключающих взрывоопасную среду - не предназначен для взрывозащищённых зон.

Преимущества

• Высокая точность срабатывания благодаря классу 20 - минимизирован риск ложных отключений.
• Стабильная работа при перепадах температуры - исполнение УХЛ4 позволяет использовать в неотапливаемых помещениях.
• Простота обслуживания - нет необходимости в настройке, достаточно выбрать нужный токовый порог.
• Надёжное винтовое соединение - снижает вероятность отказа из-за плохого контакта.
• Совместимость с популярными контактными аппаратами - упрощает замену и модернизацию существующих схем.

Ограничения применения

• Не применяется в цепях с частотой выше 60 Гц - возможны некорректные срабатывания.
• Не рассчитано на работу в условиях постоянного воздействия воды, масла или химически активных паров - не имеет герметичной защиты IP.
• Не подходит для защиты однофазных двигателей - требует трёхфазного питания.
• Не является автоматическим выключателем - не защищает от коротких замыканий, требует внешней защиты (например, предохранителей или автоматических выключателей).
• Чувствительно к окружающей температуре - при установке рядом с источниками тепла (трансформаторами, нагревателями) возможны ложные срабатывания.

Примеры использования

• Защита двигателя насоса в системе водоснабжения промышленного объекта.
• Контроль перегрузки вентилятора в вентиляционной установке.
• Обеспечение безопасности конвейерной линии на пищевом производстве.
• Автоматизация работы компрессора в системе сжатого воздуха.

Практические советы

• Выбирайте реле электротепловое токовое РТТ-121 УХЛ4 34,0А с учётом реального рабочего тока двигателя - он должен находиться в середине диапазона 28–40 А.
• Проверяйте температуру вокруг реле после запуска оборудования - если корпус сильно нагревается, переместите его дальше от источников тепла.
• При замене старого реле сверьте номер артикула: 140121000в034.000000 гарантирует полную совместимость с оригиналом.
• Не используйте реле без внешнего автомата - даже при правильной настройке оно не отключит ток короткого замыкания.
• При первом запуске системы - проведите тестирование: искусственно увеличьте ток (через подключение нагрузки) и убедитесь, что реле сработает в течение 15–25 секунд.
