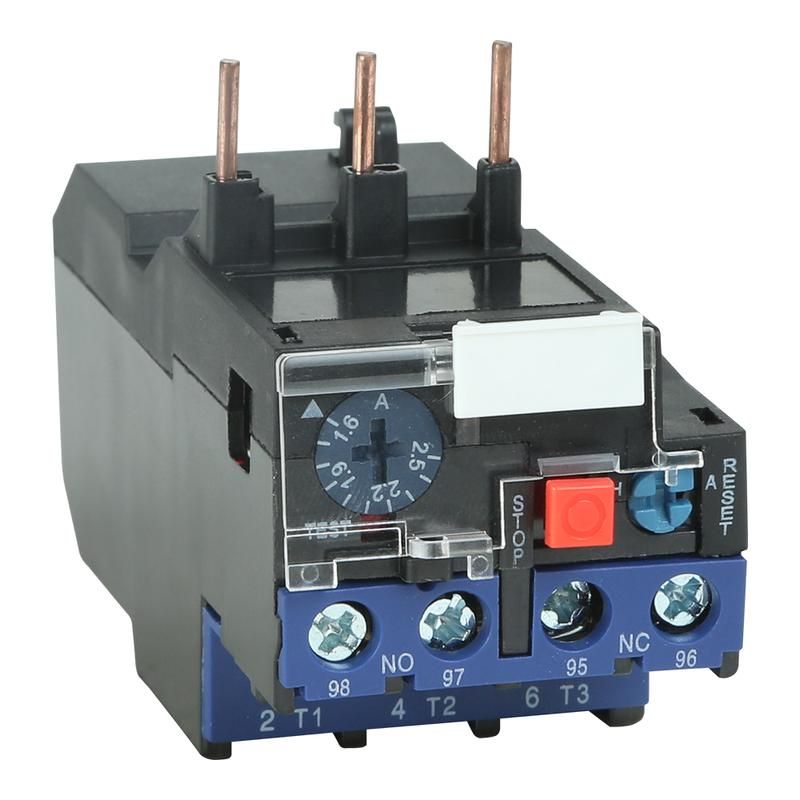

Реле тепловое OptiStart E LRE08-32A-(2,5-4A) | 330320 КЭАЗ

Реле тепловое OptiStart E LRE08-32A-(2,5-4A) КЭАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Устройство совмещается с контакторами для создания компактных решений управления и защиты, особенно эффективно в условиях частых пусков и нестабильной сети. Артикул 330320 соответствует модели с регулируемой уставкой 2,5–4 А.

Назначение и область применения

Реле тепловое OptiStart E LRE08-32A-(2,5-4A) КЭАЗ защищает трёхфазные электродвигатели от повреждений из-за:

• перегрузки по току;
• перекоса фаз;
• обрыва одной из фаз;
• затяжного пуска;
• заклинивания ротора.

Устройство применяется в системах управления насосами, вентиляторами, лифтами, кранами, станками, тепловыми завесами, печами, системами АВР и других установках с постоянным или периодическим режимом работы электромоторов.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, который может проходить через реле без срабатывания при нормальной нагрузке.
• Уставка тока срабатывания: 2,5–4 А - диапазон настройки порога защиты, соответствующий мощности двигателя до 1,5 кВт.
• Число полюсов: 3 - реле контролирует все три фазы одновременно.
• Контакты: 3 нормально открытых (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления внешними цепями (например, аварийной световой сигнализацией или остановкой системы).
• Класс защиты: CLASS 10A - время срабатывания при 6-кратном токе составляет 4–10 секунд; обеспечивает точную защиту для чувствительных двигателей.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды. Подходит только для внутренней установки в щитах.
• Номинальное напряжение: 400 В - рассчитано на работу в сетях 380/400 В переменного тока.
• Метод присоединения: винтовое - провода зажимаются болтами, требует качественного обжима наконечников.

Совместимость и монтаж

OptiStart E LRE08-32A-(2,5-4A) КЭАЗ монтируется непосредственно на DIN-рейку рядом с контактором. Для правильной работы необходимо:

• соединить все три фазы двигателя с входными и выходными клеммами реле;
• не допускать перекручивания проводов при зажиме - это снижает контактное давление;
• использовать медные жилы сечением до 16 мм2;
• при установке в щите соблюдать минимальный зазор 10 мм вокруг устройства для теплоотвода.

Не требует внешнего питания - работает за счёт теплового расширения биметаллической пластины при протекании тока через двигатель.

Безопасность и стандарты

Реле соответствует требованиям международного стандарта IEC 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицировано для применения в промышленных и бытовых системах с повышенными требованиями к надёжности.

Преимущества

• Автоматическое восстановление после срабатывания - устройство само возвращается в рабочее состояние после остывания.
• Высокая точность срабатывания благодаря классу 10A - меньше ложных срабатываний при кратковременных перегрузках.
• Защита от обрыва фазы даже при низком токе - отличается от аналогов, которые игнорируют обрыв при малой нагрузке.
• Компактный форм-фактор - легко интегрируется в шкафы с ограниченным пространством.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется только трёхфазное питание.
• IP20 исключает использование во влажных, пыльных или наружных условиях - обязательно помещать в закрытый щит.
• Не защищает от короткого замыкания - обязательна установка предохранителей или автоматических выключателей в цепи.
• Уставка 2,5–4 А не подходит для двигателей выше 1,5 кВт - при превышении возможны ложные срабатывания или недостаточная защита.

Примеры использования

• Лифт: реле отключает двигатель при заклинивании дверей или перегрузке кабины.
• Циркуляционный насос: защищает от длительной работы при забитом фильтре.
• Конвейер: предотвращает перегрев мотора при запуске под тяжёлой нагрузкой.
• Система АВР: при переходе на резервный источник реле проверяет целостность всех фаз перед включением.

Практические советы

• Настройте уставку точно по паспортному току двигателя - не используйте максимум диапазона (4 А), если двигатель потребляет 3 А.
• Проверьте равномерность тока по всем фазам мультиметром перед первым запуском - перекос свыше 5% вызывает преждевременное срабатывание.
• После каждого срабатывания дождитесь полного остывания реле (до 5 минут) перед повторным включением - попытки немедленного сброса могут повредить механизм.
• При использовании в высоких температурных средах (более +40 C) выбирайте модель с увеличенным температурным коэффициентом или дополнительно охлаждайте щит.
• Обязательно пометьте контакты НЗ для подключения сигнализации - это позволяет оператору сразу определить причину остановки.
