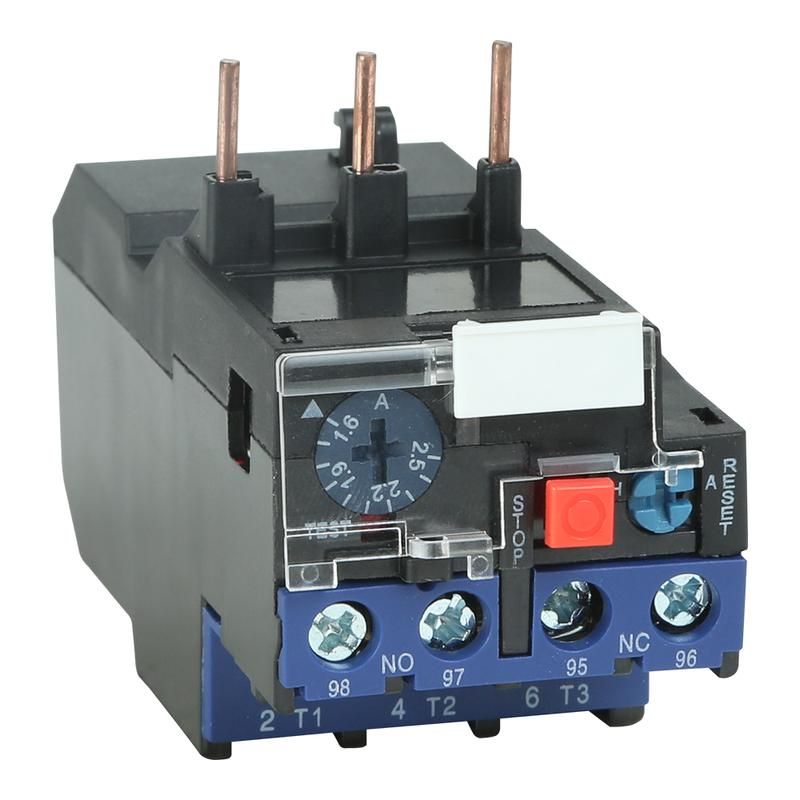

Реле тепловое OptiStart E LRE10-32A-(4-6A) | 330321 КЭАЗ

Реле тепловое LRE10-32A-(4-6A) OptiStart E от КэАЗ предназначено для защиты электродвигателей от перегрузок и аварийных режимов. Это надёжное решение для промышленной автоматизации, совмещаемое с контактными аппаратами в составе пускателей.

Назначение и область применения

Реле тепловое LRE10-32A-(4-6A) OptiStart E защищает электродвигатели переменного тока от повреждений из-за:

• перегрузки по току;
• перекоса фаз;
• обнуления одной из фаз (обрыва);
• затянутого пуска;
• заклинивания ротора.

Устройство применяется в системах управления: лифтами, кранами, насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и других установках с частым запуском/остановкой .

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, который выдерживает само реле без повреждений.
• Токовая уставка: 4–6 А - диапазон настройки тока срабатывания; регулируется под конкретный двигатель.
• Число полюсов: 3 - защищает все три фазы трёхфазного двигателя.
• Количество контактов: 4 (3 нормально замкнутых + 1 нормально открытый) - используются для сигнализации и отключения цепи.
• Номинальное напряжение: 400 В AC - работает в сетях до 400 В переменного тока.
• Мощность двигателя: 2,2 кВт - рекомендованная нагрузка для оптимальной работы при заданном диапазоне уставок.
• Класс защиты: 10A - время срабатывания при 7,2×I_n составляет 5–10 секунд, что соответствует классу 10A по IEC 60947-4-1.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды.
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или корпус контактора.
• Тип присоединения: винтовое - провода зажимаются болтами, требует периодической проверки затяжки.

Совместимость и монтаж

LRE10-32A-(4-6A) OptiStart E проектировалось для совместной работы с контакторами серии LC1E и другими устройствами OptiStart E. Установка осуществляется путём механического защёлкивания на DIN-рейку или прямой фиксации на базовый модуль контактора. Для правильной работы необходимо соблюдать:

• соответствие токовой уставки (4–6 A) номинальному току двигателя;
• правильное подключение всех трёх фаз через входные и выходные клеммы;
• не допускать перекручивания жил при зажиме - это снижает контактное давление и вызывает нагрев.

Не предназначен для самостоятельного монтажа в распределительных щитах без основного аппарата (например, контактора).

Безопасность и стандарты

Реле тепловое LRE10-32A-(4-6A) OptiStart E соответствует требованиям международного стандарта IEC 60947-4-1 и ГОСТ Р МЭК 60947-4-1. Обеспечивает безопасное отключение при аварии даже при отказе одного из элементов системы. Сохраняет работоспособность при температуре окружающей среды от –25C до +60C.

Преимущества

• Автоматическое восстановление после срабатывания - не требуется ручной сброс, если причина устранена.
• Высокая точность срабатывания благодаря термочувствительному механизму с компенсацией температуры окружающей среды.
• Готовое решение для быстрого сбора пускателей - совместимо с контактными аппаратами того же семейства.
• Обрыв фазы всегда отслеживается, независимо от значения тока - важное преимущество против большинства аналогичных устройств.

Ограничения применения

• Не используется в постоянном токе - только для переменного тока (AC).
• Защита IP20 исключает применение во влажных, пыльных или агрессивных средах без дополнительной герметизации.
• Не обеспечивает защиту от короткого замыкания - обязательно использовать предохранители или автоматы.
• Запрещено использование при температурах ниже –25C и выше +60C - возможны некорректные срабатывания.
• Подходит только для двигателей с током в диапазоне 4–6 А; при более высоких токах потребуется другое реле.

Примеры использования

• Лифт: реле отключает двигатель при заклинивании дверей или перегрузке кабины.
• Циркулярная пила: срабатывает при затянутом пуске из-за забившейся древесины.
• Насосная станция: защищает от обрыва фазы, которая часто возникает при старении сети.
• Тепловая завеса: предотвращает перегрев мотора при длительной работе зимой.

Практические советы

• Настройте токовую уставку точно под номинальный ток двигателя - используйте шкалу на корпусе и паспорт устройства.
• Проверьте затяжку винтов через 1–2 месяца после первого включения - металл может “усесться”.
• Не устанавливайте рядом с источниками сильного тепла - это влияет на чувствительность реле.
• При использовании в условиях частых пусков (более 8–10 в час) убедитесь, что реле рассчитано на такую нагрузку - LRE10-32A подходит для этого.
• Замените реле, если заметили потемнение корпуса, запах горелого или частые самопроизвольные отключения - возможно, внутренние элементы изношены.
