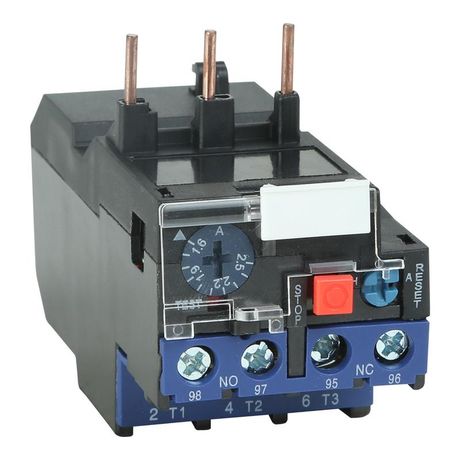

Реле тепловое OptiStart E LRE22-32A-(17-25A) | 330326 КЭАЗ

Тепловое реле LRE22-32A-(17-25A) от КэАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Это надёжное решение для промышленной автоматизации, особенно там, где важна безопасность работы оборудования - на насосах, вентиляторах, лифтах и станках.

Назначение и область применения

Тепловое реле LRE22-32A-(17-25A) защищает трёхфазные электродвигатели от повреждений из-за длительной перегрузки, перекоса фаз, затяжного пуска или заклинивания ротора. Отличается быстрой реакцией на обрыв одной из фаз - даже если установка тока срабатывания находится в пределах 17–25 А, реле всё равно отключит питание при потере фазы. Подходит для использования в системах управления: грузоподъёмниками, насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и осветительными нагрузками.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, который реле может выдерживать без срабатывания при нормальной работе;
• Уставка тока срабатывания: 17–25 А - регулируемый диапазон, в котором реле будет реагировать на перегрузку;
• Количество полюсов: 3 - обеспечивает контроль всех трёх фаз питания двигателя;
• Класс защиты: 10A - время срабатывания при 7,2-кратном токе уставки составляет 8–12 секунд, что соответствует требованиям для защиты двигателей средней мощности;
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и отключения цепи управления;
• Номинальное напряжение: 400 В - совместимо с сетями 380/400 В AC;
• Мощность защиты: до 11 кВт - оптимально для двигателей этой категории;
• Степень защиты IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен - требует установки внутри щита;
• Подключение: винтовое - удобно для проводов сечением до 2,5 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор серии LRE22.

Совместимость и монтаж

Tepловое реле LRE22-32A-(17-25A) designed for direct mounting on contactors of the same series (LRE22). Установка происходит механически - реле просто вставляется в направляющие на передней панели контактора и фиксируется щелчком. Для правильной работы необходимо соблюдать посадочное место: контактный модуль должен точно совпадать с типом контактора. Монтаж возможен только в вертикальном положении +-15°. Соединение проводов выполняется через винтовые зажимы - рекомендуется использовать наконечники типа “штыревой” для лучшей фиксации. Не допускается использование с постоянным током - реле рассчитано исключительно на переменный ток 50 Гц.

Безопасность и стандарты

LRE22-32A-(17-25A) соответствует международному стандарту IEC 60947-4-1 и российскому ГОСТ Р 50030.4.2. Обеспечивает класс безопасности II - двойная изоляция и отсутствие необходимости в заземлении корпуса. Сертифицировано для использования в условиях промышленного производства, в том числе с высокими уровнями вибраций и колебаний температур.

Преимущества

• Автоматическое восстановление после срабатывания - можно выбрать режим ручного или автономного возврата;
• Высокая точность срабатывания благодаря биметаллическому элементу с термокомпенсацией - меньше ложных срабатываний при изменении окружающей температуры;
• Индикация сработавшего состояния - видимый рычаг позволяет быстро диагностировать причину отключения;
• Габариты и форма стандартизированы - легко заменить аналогичное устройство без изменения схемы монтажа;
• Совмещаемость с другими изделиями КэАЗ - формирует единый, проверенный комплекс защиты двигателя.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током частотой 50 Гц;
• Не предназначен для защиты однофазных двигателей - требуется три фазы для корректной работы;
• IP20 не даёт защиты от воды, пыли и агрессивной среды - нельзя устанавливать на открытом воздухе или во взрывоопасных зонах;
• Не имеет функции защиты от короткого замыкания - обязательно нужен автоматический выключатель или предохранители в цепи;
• Чувствителен к внешним источникам нагрева - не располагать рядом с нагревательными элементами или токоведущими шинами с большим током.

Примеры использования

• Лифт: реле контролирует работу двигателя подъёмника, отключает питание при перегрузке или обрыве фазы;
• Циркулярный станок: защищает двигатель от заклинивания заготовки;
• Воздушная завеса: предотвращает выход из строя вентилятора при долгой работе в холоде;
• Система АВР: используется в паре с контактором для гарантированного отключения основного источника при отказе;
• Насосная станция: снижает риск перегрева мотора при недостаточном уровне жидкости.

Практические советы

• Настройте ток срабатывания в соответствии с паспортным значением двигателя - лучше взять середину диапазона (например, 21 А), если он близок к границе;
• Проверьте соответствие сечения провода и силового контактора - для 32 А используйте медный провод минимум 4 мм2;
• После каждого срабатывания дождитесь остывания биметалла - принудительное включение сразу может вызвать вторичное повреждение;
• Обязательно запишите текущую уставку - она меняется при обслуживании, и её потеря усложняет диагностику;
• При использовании в многоканальных системах - убедитесь, что все реле одного типа установлены в одинаковой ориентации, чтобы избежать различий в теплообмене.
