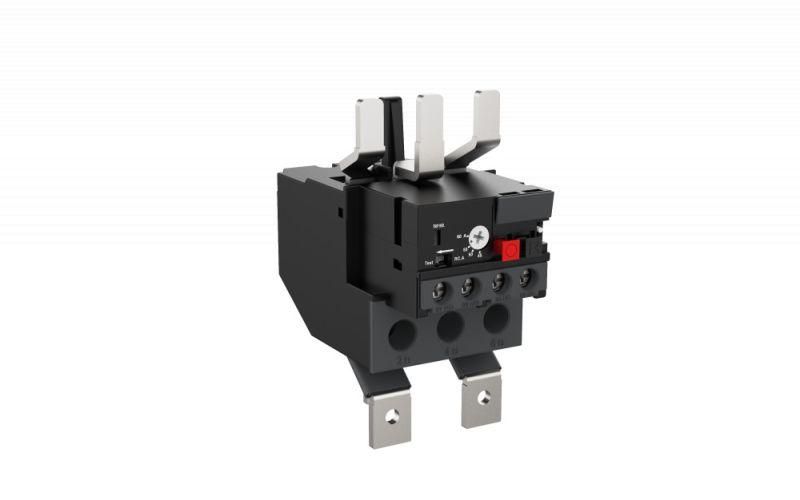

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F90 24,5-36А КЛАСС 10 | MRD3353 SE APC

Тепловое реле перегрузки MRD F90 23-36А класс 10 SE от бренда Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и долгих пусков. Артикул mrd3353 рассчитан на работу в составе систем управления с контактными аппаратами серии MC1D.

Назначение и область применения

Тепловое реле MRD F90 23-36А класс 10 SE защищает электродвигатели от повреждений из-за превышения допустимой нагрузки, длительного пуска, заклинивания ротора или потери одной фазы. Применяется в промышленной автоматике: на насосах, вентиляторах, конвейерах, компрессорах и других устройствах с асинхронными двигателями. Устройство устанавливается прямо под контактором MC1D, образуя компактную группу управления.

Технические характеристики

• Номинальный ток: 32 А - оптимальная рабочая точка, при которой обеспечивается точность срабатывания;
• Диапазон регулирования тока: 23–36 А - позволяет адаптировать порог срабатывания под конкретный двигатель;
• Класс точности: 10A - время срабатывания при 7,2×Iн составляет 8–15 секунд, что соответствует требованиям IEC 60947-4-1;
• Количество полюсов: 3 - контроль всех трёх фаз питания;
• Максимальное рабочее напряжение: 1000 В - подходит для сетей до 690 В переменного тока, распространённых в промышленности;
• Выходные контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и отключения цепи управления;
• Подключение силовой цепи: винтовые зажимы - надёжное и проверенное решение для постоянных нагрузок;
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор без дополнительных креплений;
• Гарантийный срок: 24 месяца - подтверждает высокую надёжность сборки.

Совместимость и монтаж

MRD F90 23-36А класс 10 SE проектировалось исключительно для установки на контакторы серии MC1D. Совмещение этих двух элементов создаёт единый модуль, который легко монтируется на DIN-рейку. Подключение проводов осуществляется через винтовые зажимы - перед работой необходимо затянуть их моментом около 0,5–0,7 Нм, чтобы избежать нагрева и окисления. Кабель сечением 0,5–2,5 мм2 рекомендован для входящих/выходящих жил. Не используйте реле с другими типами контакторов - механическая и электрическая совместимость не гарантируется.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификацию CE. Защита от перегрузок реализована по принципу бимetalлической пластинки - она деформируется при нагреве от тока, превышающего установленный предел. Это делает реле безопасным для работы в условиях повышенной температуры окружающей среды до +60 C. Отказ контактов происходит без взрывоопасных процессов.

Преимущества

• Интеграция с MC1D снижает количество соединений и риск некорректного монтажа;
• Чёткий диапазон регулировки 23–36 А удобен для двигателей мощностью 1,5–5,5 кВт;
• Класс 10A обеспечивает достаточную задержку при пуске, не вызывая ложных срабатываний;
• Физическая компактность экономит место в щите управления;
• Винтовые зажимы позволяют многократно переустанавливать кабели без потерь качества соединения.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует трёхфазного питания;
• Не работает при частичном отказе одного из полюсов - требуется внешний контроль целостности сети;
• Не используется в цепях с импульсными нагрузками или частотными преобразователями - чувствителен к гармоническим искажениям;
• Не следует применять в средах с температурой выше +60 C или ниже −25 C - возможны изменения времени срабатывания;
• Не является средством защиты от короткого замыкания - обязательно использование автоматических выключателей или предохранителей.

Примеры использования

• Стационарный воздушный компрессор 4 кВт - настроен на 30 А, сработает при длительной перегрузке;
• Ленточный конвейер на пищевом производстве - защита от заклинивания роликов;
• Циркулярный насос системы охлаждения - предотвращает выход из строя двигателя после аварийного запуска;
• Электропривод шлюзового клапана - сочетание с MC1D даёт готовое решение для автоматического управления.

Практические советы

• Перед первым запуском всегда проверьте соответствие тока двигателя диапазону 23–36 А - выбранное значение должно находиться в середине этого интервала для лучшей точности;
• После срабатывания реле дождитесь остывания биметалла (минимум 5 минут) прежде чем сбрасывать кнопку восстановления - преждевременный повторный запуск может привести к повторному отказу;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - особенно в вибрационных средах;
• Если двигатель часто запускается (более 6 раз в час), рассмотрите возможность перехода на электронное реле - термореле может быстрее износиться;
• Обязательно пометьте положение регулятора тока - он доступен для ручной настройки даже после установки на контактор.
