Реле тепловое NR2-93 23-32A (R) | 268145 CHINT

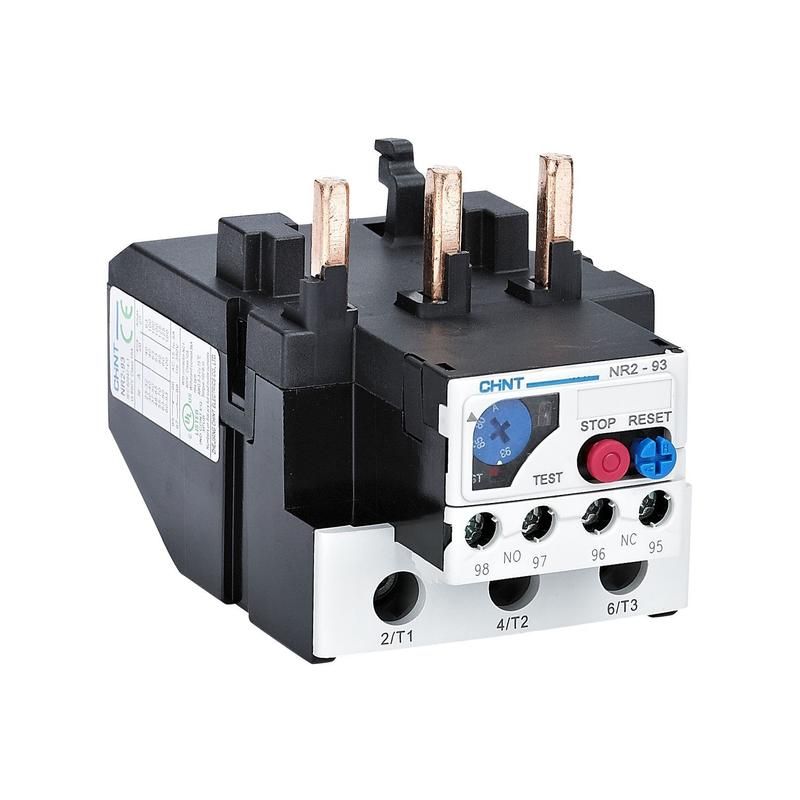

Реле тепловое NR2-93 23-32А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 23 до 32 А, обеспечивает автоматический и ручной сброс, совместимо с контактными аппаратами и монтируется непосредственно на них.

Назначение и область применения

Реле тепловое NR2-93 23-32А (R) защищает электродвигатели переменного тока частотой 50/60 Гц от длительной перегрузки и обрыва одной из фаз. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Подходит как для самостоятельной установки, так и для комбинирования с контакторами серии CHINT NR2.

Технические характеристики

• Диапазон регулировки тока: 23–32 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1 для средних нагрузок;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Четыре переключающих контакта: два нормально замкнутых (NC) и два нормально разомкнутых (NO) - позволяют использовать сигналы для управления цепями сигнализации, аварийной остановки или блокировок;
• Тип подключения: винтовые зажимы - надежное и простое соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устройство фиксируется прямо на корпус контактора или DIN-рейку через базовый крепеж;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически вернуть реле в рабочее состояние.

Совместимость и монтаж

Реле тепловое NR2-93 23-32А (R) совместимо с контактными аппаратами серии CHINT NR2. Монтируется непосредственно на переднюю панель контактора без дополнительных адаптеров. Для установки требуется выровнять посадочные пазы и зафиксировать поворотом до щелчка. Клеммы рассчитаны на провода сечением до 2,5 мм2. Перед подключением убедитесь, что ток двигателя попадает в диапазон 23–32 А - иначе точность защиты снижается.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1. Обеспечивает гальваническую развязку между силовыми и управляющими цепями. Конструкция исключает самопроизвольное отключение при вибрациях и механических ударах. Наличие индикатора срабатывания позволяет визуально определить причину остановки оборудования.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Индикация срабатывания - видимый флажок на лицевой панели показывает, что реле сработало именно от перегрева, а не от внешнего воздействия;
• Поддержка двух режимов сброса: ручной (нажатием кнопки) и автоматический (по восстановлению температуры);
• Высокая долговечность контактов - рассчитано на более чем 100 000 операций включения/отключения;
• Закрытая конструкция предотвращает попадание пыли и влаги внутрь механизма.

Ограничения применения

• Не предназначен для защиты двигателей с частотным преобразователем - импульсный ток вызывает ложные срабатывания;
• Не рекомендуется применять в условиях постоянных кратковременных перегрузок выше 120% номинала - это сокращает срок службы нагревательного элемента;
• Требуется соблюдение посадочного диаметра и шага крепления - несовместимо с контактными аппаратами других серий без переходных плат;
• Не имеет встроенного устройства противоблокировки - при использовании в системах безопасности требует дополнительной логики контроля.

Примеры использования

• Защита трехфазного двигателя насоса воды в системе водоснабжения с током 28 А;
• Автоматическая остановка конвейера при заклинивании - сигнал с NC-контакта подается на PLC;
• Комплексная система управления вентиляционной установкой с индикацией отказа на пульте;
• Объекты с ограниченным доступом - ручной сброс предотвращает случайный запуск без вмешательства персонала.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен находиться в середине диапазона 23–32 А для максимальной точности;
• При многократных срабатываниях проверьте состояние теплоотвода и наличие пыли вокруг реле - грязь снижает эффективность охлаждения;
• Для удобства обслуживания используйте реле с ручным сбросом там, где недопустим автоматический запуск после аварии;
• Если реле установлено рядом с источником тепла (например, трансформатором), увеличьте расстояние минимум на 50 мм - влияет на точность срабатывания;
• При замене всегда используйте оригинальное реле NR2-93 23-32А (R) - другие модели даже схожего класса могут иметь отличающуюся временную характеристику.
