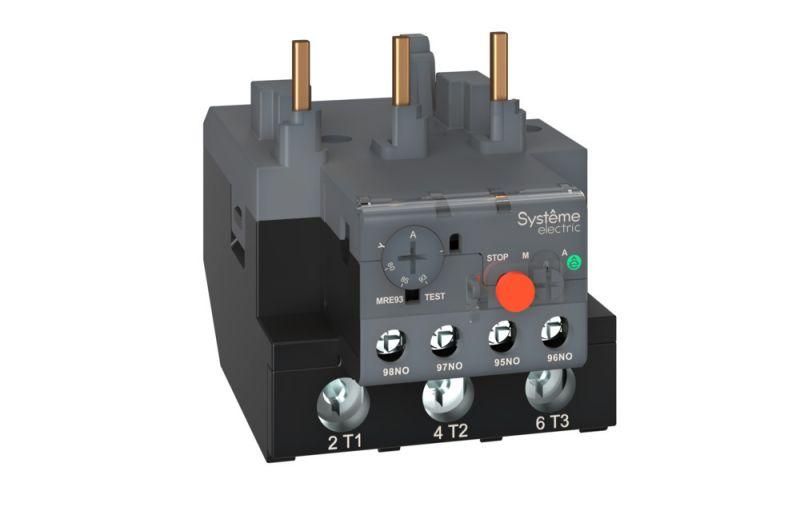

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRE F93 23-32A КЛАСС 10 (LRE353) - MRE9332 APC

Тепловое реле перегрузки MRE F93 23-32A класс 10 от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mre9332 рассчитан на ток до 32 А и предназначен для установки прямо под контакторами серии MC1E.

Назначение и область применения

Тепловое реле MRE F93 23-32A класс 10 защищает электродвигатели от повреждений из-за:

• перегрузки по току;
• обрыва одной из фаз;
• заклинивания ротора;
• продолжительного времени запуска.

Используется в системах управления двигателями, где требуется надёжная термическая защита - например, на насосах, вентиляторах, конвейерах, компрессорах и других станках с частыми пусками.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, который реле способно контролировать без срабатывания при нормальной нагрузке.
• Диапазон регулирования: 23–32 А - можно настроить чувствительность под реальный ток двигателя в этом интервале.
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе составляет 5–10 секунд; обеспечивает баланс между быстродействием и устойчивостью к кратковременным перегрузкам.
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя.
• Количество контактов: 2 (нормально замкнутый + нормально разомкнутый) - используются для сигнализации и отключения цепи управления.
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до 690 В переменного тока.
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, требует затяжки отверткой.
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактную группу контактора, без дополнительной платформы.
• Гарантийный срок: 24 месяца.

Совместимость и монтаж

Тепловое реле MRE F93 23-32A класс 10 проектировалось как часть системы SystemePact MC - поэтому идеально совместимо с контактными аппаратами серии MC1E. Установка происходит в два этапа:

1. Реле плотно фиксируется на корпусе контактора MC1E по специальным направляющим.
2. Подключаются провода питания через винтовые зажимы - соблюдайте рекомендованное усилие затяжки, чтобы избежать деформации контактов.

Не используйте реле с другими сериями контакторов - отсутствие точного механического соответствия может привести к плохому контакту или некорректному срабатыванию.

Преимущества

• Удобная регулировка тока срабатывания в пределах 23–32 А - позволяет точно адаптировать защиту под конкретный двигатель.
• Переключатель режимов с защитной крышкой - легко выбрать автоматический или ручной возврат после срабатывания.
• Минимальная высота - благодаря компактной форме занимает мало места в шкафу управления.
• Стандартное исполнение IP20 - достаточная степень защиты внутри распределительных щитов.

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли выше IP20.
• Не работает при температуре ниже –25 C и выше +60 C - требует контроля микроклимата в шкафу.
• Не используется для защиты однофазных двигателей - имеет только трёхполюсное исполнение.
• Не заменяет магнитный пускатель - является лишь элементом защиты, требует внешнего контактора.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 15 кВт в заводском цехе.
• Обеспечение безопасности насосной группы в системе водоснабжения с частыми включениями.
• Контроль тока в конвейере на пищевом производстве, где возможны заклинивания.

Практические советы

• Настройку тока срабатывания выполняйте по паспортному значению двигателя - не ориентируйтесь на номинал самого реле.
• После срабатывания проверьте причину - часто проблема в недостаточном питании, перекосе фаз или механическом заедании.
• При использовании в условиях повышенной вибрации дополнительно закрепите провода хомутами - винтовые зажимы могут ослабнуть.
• Выбирайте режим «ручной возврат» там, где важно исключить самопроизвольный запуск оборудования после аварии.
• Замена реле MRE F93 23-32A класс 10 должна производиться аналогичным изделием - другие модели даже с таким же током могут иметь другую временную характеристику.
