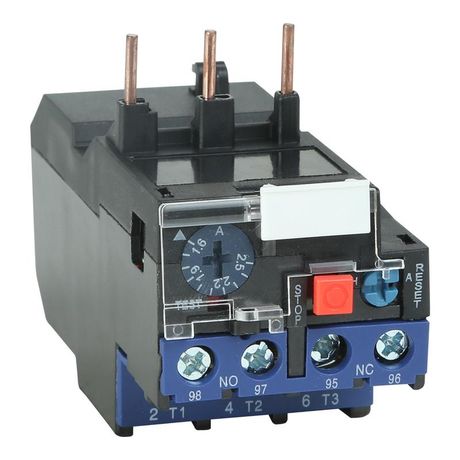

Реле тепловое OptiStart E LRE12-32A-(5,5-8A) | 330322 КЭАЗ

Реле тепловое LRE12-32A (5,5-8A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Устройство совмещается с контактными аппаратами для создания компактной системы управления и обеспечивает надёжную работу в промышленных условиях. Артикул 330322 соответствует модели из серии OptiStart E.

Назначение и область применения

Реле тепловое LRE12-32A (5,5-8A) защищает электродвигатели переменного тока от повреждений, вызванных длительной перегрузкой, перекосом фаз, обрывом одной из фаз, затяжным пуском или заклиниванием ротора. Устройство отключает питание двигателя при достижении опасных температурных режимов, предотвращая выход оборудования из строя.

Подходит для использования в системах управления: насосами, вентиляторами, лифтами, кранами, тепловыми завесами, печами, станками, системами АВР, а также в установках с частым пуском/остановкой.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, который может проходить через устройство без срабатывания;
• Уставка тока: 5,5–8 А - диапазон регулировки порога срабатывания, на который настраивается защита под конкретный двигатель;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Род тока: переменный (AC) - работает только в сетях с переменным током;
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя;
• Количество контактов: 4 - два нормально замкнутых (NC) и два нормально открытых (NO) для сигнализации и управления;
• Класс защиты: 10A - время срабатывания при 7,2-кратном токе уставки составляет 10–20 секунд, что соответствует классу 10A по IEC 60947-4-1;
• Мощность двигателя: до 3 кВт - рекомендованная нагрузка для оптимальной работы в заданном диапазоне уставок;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищена от пыли и воды;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку;
• Тип присоединения: винтовое - провода зажимаются в клеммах с помощью винтов.

Совместимость и монтаж

Реле тепловое LRE12-32A (5,5-8A) совместимо с контактными аппаратами серии LC1D, LA1D и другими моделями КЭАЗ, имеющими стандартизированный крепёж. Монтаж осуществляется путём защёлкивания на DIN-рейку или прямой фиксации на корпус контактора. Для правильной работы необходимо соблюдать посадочные размеры и использовать провода сечением, соответствующим току нагрузки (не менее 2,5 мм2 для токов до 10 А).

Не требует внешнего питания - работает за счёт теплового расширения биметаллической пластины. После срабатывания требуется ручное восстановление кнопкой “Reset”.

Безопасность и стандарты

Реле соответствует требованиям международного стандарта IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает безопасную работу в соответствии с нормами электромонтажа и промышленной безопасности. Отключение при обрыве фазы происходит независимо от установленной уставки - функция реализована внутри устройства.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу и термокомпенсации;
• Автоматическое отключение при обрыве фазы - даже если уставка выставлена ниже реального тока;
• Простая настройка: достаточно повернуть регулятор в нужный диапазон (5,5–8 А);
• Надёжная механическая конструкция - устойчиво работает в вибрационных средах;
• Визуальный индикатор состояния: положение рычага показывает, было ли срабатывание.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - только трёхфазные;
• Не защищает от короткого замыкания - обязательно использование автоматических выключателей или предохранителей;
• IP20 не допускает применение во влажных, запылённых или агрессивных средах без дополнительной защиты (корпуса, шкафа);
• Запрещено использовать при температурах выше +60 C или ниже −25 C без учёта окружающей среды;
• Не подходит для частотных преобразователей - только для прямого пуска.

Примеры использования

• Защита насоса в системе водоснабжения с номинальным током 6,5 А;
• Обеспечение безопасности кранового механизма при перегрузке груза;
• Контроль температуры двигателя вентилятора в системе вентиляции;
• Функция аварийного отключения в АВР при отказе одной из фаз.

Практические советы

• Настройте уставку точно по паспортному току двигателя - не используйте максимум диапазона без необходимости;
• Проверьте соответствие сечения проводов и плотность зажима в клеммах - плохой контакт вызывает ложное срабатывание;
• После каждого срабатывания дождитесь остывания реле перед повторным включением - не нажимайте Reset сразу после отключения;
• При использовании в многоканальных системах - пометьте каждое реле тепловое LRE12-32A (5,5-8A) по номеру двигателя для быстрого обслуживания;
• Не устанавливайте рядом с источниками высоких температур - влияние внешней жары снижает точность срабатывания.
