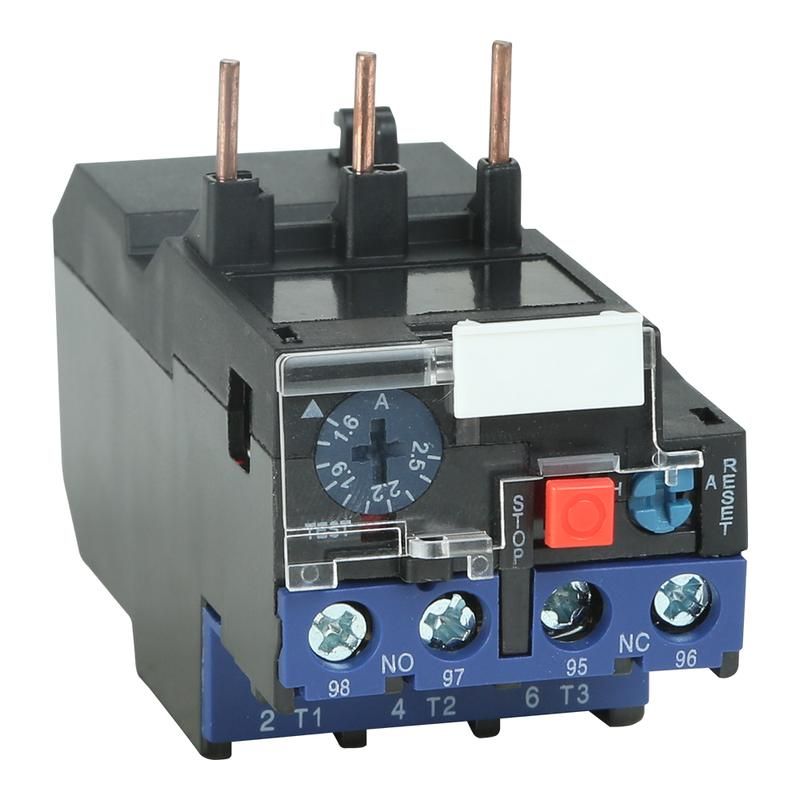

Реле тепловое OptiStart E LRE14-32A-(7-10A) | 330323 КЭАЗ

Реле тепловое LRE14-32A-(7-10A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Устройство совмещается с контактными аппаратами и применяется в промышленных системах управления - от насосов до станков. Артикул 330323 соответствует модели из серии OptiStart E.

Назначение и область применения

Реле тепловое LRE14-32A-(7-10A) защищает трёхфазные электродвигатели от повреждений, вызванных длительным превышением допустимой нагрузки, перекосом фаз, обрывом одной из фаз, затяжным пуском или заклиниванием ротора. Отключение происходит автоматически при достижении порога перегрева, предотвращая выход оборудования из строя.

Подходит для использования в системах управления: насосами, вентиляторами, лифтами, кранами, тепловыми завесами, печами, станками, системами АВР, а также в установках с частым пуском/остановкой.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, который может проходить через реле без срабатывания при нормальной температуре.
• Уставка тока: 7–10 А - регулируемый диапазон срабатывания, настраивается под реальную нагрузку двигателя (например, 4 кВт).
• Число полюсов: 3 - защищает все три фазы одновременно.
• Контакты: 3 нормально открытых (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления внешними цепями (например, аварийной световой сигнализацией или остановкой системы).
• Класс защиты: CLASS 10 A - время срабатывания при 7,2-кратном токе уставки составляет 5–10 секунд; обеспечивает точную защиту для чувствительных двигателей.
• Номинальное напряжение: 400 В AC - работает в сетях с переменным током до 400 В.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды. Подходит только для внутренней установки в щитах.
• Мощность двигателя: 4 кВт - рекомендованная максимальная мощность защищаемого электродвигателя при номинальном токе 7–10 А.

Совместимость и монтаж

Реле тепловое LRE14-32A-(7-10A) монтируется непосредственно на DIN-рейку рядом с контактором. Главная цепь подключается через винтовые зажимы - провода должны иметь жилу сечением до 2,5 мм2 (медные).

Не требует дополнительного питания - питание получает от сети через подключенные фазы. Для работы необходимо использовать совместимые контакторы серии LRE14. Совместимость проверена с контактными аппаратами того же производства (КЭАЗ).

При монтаже соблюдайте расстояние между устройствами - минимум 10 мм, чтобы избежать взаимного нагрева. Не устанавливайте рядом с источниками высоких температур или в местах с сильной вибрацией.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ IEC 60947-4-1 и МЭК 60947-4-1. Сертифицировано для применения в промышленных электросистемах. Обеспечивает безопасное отключение при аварийных режимах, снижая риск возгорания и повреждения двигателя.

Преимущества

• Автоматическое отключение при обрыве фазы - даже если ток ниже уставки, реле сработает, что исключает перегрев двигателя.
• Высокая точность срабатывания благодаря классу 10A - идеально для двигателей с малым запасом перегрузки.
• Встроенные вспомогательные контакты позволяют легко интегрировать сигналы в систему управления без дополнительных модулей.
• Надёжная механическая конструкция от КЭАЗ - выдерживает многократные срабатывания и вибрацию.

Ограничения применения

• Не предназначен для постоянного тока (DC) - только для переменного тока (AC).
• Защита IP20 не позволяет использовать в условиях повышенной влажности, пыли или на улице - требуется установка внутри закрытого шкафа.
• Не защищает от коротких замыканий - обязательно использование автоматических выключателей или предохранителей в цепи.
• Уставка тока 7–10 А не покрывает двигатель мощностью выше 4 кВт - для больших нагрузок выбирайте другую модель.

Примеры использования

• Насосная станция: реле защищает насос от перегрузки при забивании всасывающего фильтра.
• Лифт: срабатывает при заклинивании механизма, отключая питание и предотвращая перегрев двигателя.
• Конвейер: отключает привод при затяжном пуске после остановки с нагрузкой.
• Система АВР: вспомогательный контакт НЗ передаёт сигнал “отказ” на пульт управления при срабатывании реле.

Практические советы

• Настройте уставку точно под рабочий ток двигателя - измерьте его мультиметром при нормальной нагрузке. Не используйте максимальное значение (10 А) без необходимости.
• Проверяйте состояние контактов и винтовых зажимов каждые 6–12 месяцев - окисление может вызвать ложное срабатывание.
• При замене реле теплового LRE14-32A-(7-10A) убедитесь, что новый экземпляр имеет ту же уставку (7–10 А) и тип контактов.
• Не перегружайте реле - если двигатель часто достигает предела тока, рассмотрите переход на более мощную модель или оптимизацию нагрузки.
• Артикул 330323 - единственный номер для заказа этого конкретного исполнения. Не путайте с другими версиями LRE14 с другой уставкой.
