Блок монтажный для NR2-11.5 и NXR-12 (R) | 837999 CHINT

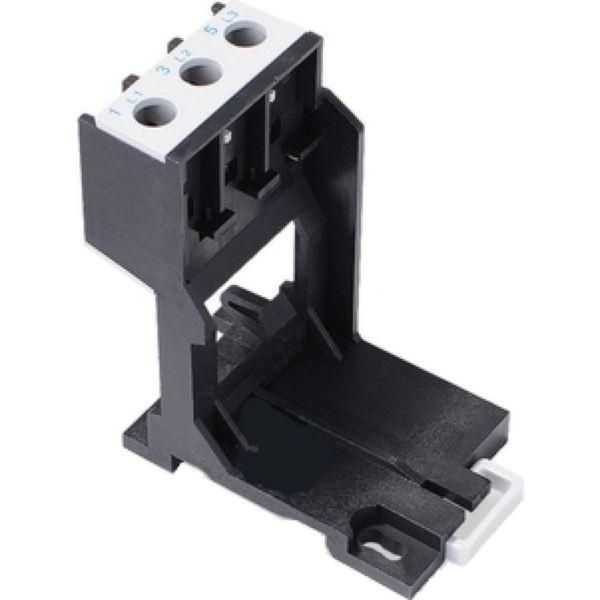

Блок монтажный для NR2-11.5 и NXR-12 от CHINT предназначен для упрощённой установки тепловых реле серий NR2 и NXR на DIN-рейку. Этот элемент обеспечивает надёжное механическое соединение между контактором и реле, исключая необходимость дополнительного крепления.

Назначение и область применения

Блок монтажный для NR2-11.5 и NXR-12 используется для фиксации тепловых реле на контактном устройстве. Он позволяет быстро собирать и заменять защитные компоненты в распределительных щитах. Применяется в системах управления двигателями, автоматических линиях и промышленном оборудовании, где используются контакторы CHINT NR2 и NXR.

Технические характеристики

• Совместим с реле NR2-11.5 и NXR-12
• Монтаж на стандартную DIN-рейку 35 мм
• Изготовлен из самозатухающего термостойкого пластика
• Рабочая температура: от -25C до +70C
• Не содержит металлических токоведущих частей - исключает риск короткого замыкания

Совместимость и монтаж

Блок монтажный для NR2-11.5 и NXR-12 совмещается только с моделями NR2 и NXR указанных размеров. Устанавливается путём защёлкивания на корпус контактора - никаких инструментов не требуется. После закрепления реле просто вставляется в блок до характерного щелчка. Для правильной работы проверьте соответствие номера модели реле и контактора перед сборкой.

Преимущества

• Ускоряет замену реле - не нужно переподключать провода при снятии устройства
• Обеспечивает жёсткую связь между контактором и реле, снижая вероятность вибрационного ослабления
• Экономит место в шкафу за счёт компактной формы
• Поддерживает целостность цепи защиты даже при частых операциях обслуживания

Ограничения применения

• Не подходит для других серий реле - например, NR2-14 или NXR-14
• Не предназначена для внешней установки - не имеет защиты от воды и пыли
• Не рекомендуется использовать в средах с высоким уровнем вибраций выше нормированного для контакторов NR2
• Не является самостоятельным защитным устройством - требует наличия реле NR2-11.5 или NXR-12

Примеры использования

• Станки с ЧПУ - быстрая замена реле при перегрузках
• Конвейерные системы - минимизация времени простоя при ремонте
• Вентиляционные установки - надёжная фиксация в условиях постоянной нагрузки
• Щитовые помещения на заводах - стандартизированный монтаж для сервисных бригад

Практические советы

• Перед установкой убедитесь, что контактор NR2 или NXR выключен и обесточен
• Проверьте, чтобы блок плотно защёлкнулся - слабый звук щелчка может означать плохой контакт
• Не используйте силу при вставке реле - если не встаёт легко, проверьте совпадение моделей
• При замене реле сохраните старый блок - он совместим с новым экземпляром того же типа
• Для удобства обслуживания храните запасные блоки монтажные для NR2-11.5 и NXR-12 в комплекте с реле
