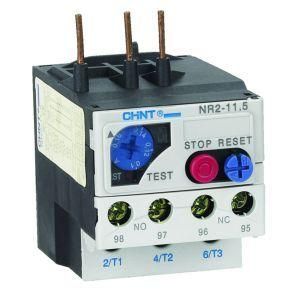

Реле тепловое NR2-11.5 1.25-2A (R) | 268171 CHINT

Реле тепловое NR2-11.5 1.25-2А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство с настраиваемым порогом тока 1,25–2 А, совместимое с контактными аппаратами и подходящее для установки в распределительных щитах. Артикул 268171 соответствует серии NR2, известной стабильностью работы в промышленных условиях.

Назначение и область применения

Реле тепловое NR2-11.5 1.25-2А (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для оборудования с рабочим током в пределах 1,25–2 А: насосы, вентиляторы, конвейеры, компрессоры, малые станки. Может использоваться как автономное устройство или в паре с контактором. Частота сети - 50/60 Гц, напряжение до 690 В.

Технические характеристики

• Диапазон регулировки тока: 1,25–2 А - позволяет точно настроить порог срабатывания под конкретный двигатель
• Класс термореле: 10 - время срабатывания при перегрузке 10-кратным током составляет 10–20 секунд, что соответствует стандарту IEC 60947-4-1
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для управления цепями сигнализации и остановки
• Максимальное рабочее напряжение: 690 В - обеспечивает применение в высоковольтных системах, включая промышленные сети 660 В
• Тип подключения: винтовое - надёжное и удобное для многожильных и одножильных проводов
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных кронштейнов
• Функция перезапуска: да - после срабатывания можно вручную или автоматически вернуть реле в рабочий режим

Совместимость и монтаж

Реле тепловое NR2-11.5 1.25-2А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартный крепёж для термореле NR2. Монтаж выполняется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что зажимы плотно затянуты - слабый контакт вызывает нагрев и ложные срабатывания. Нельзя монтировать рядом с источниками сильного тепла или в местах с постоянной вибрацией выше 1g.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификацию CE. Конструкция исключает самопроизвольное срабатывание при колебаниях температуры окружающей среды благодаря встроенной термокомпенсации. Индикатор состояния на корпусе показывает, было ли срабатывание - это помогает диагностировать причину остановки двигателя.

Преимущества

• Высокая точность срабатывания - минимальная погрешность +-5%, что снижает риск ложных отключений
• Автоматический и ручной сброс - гибкий выбор метода восстановления работы в зависимости от требований безопасности
• Стабильная работа при изменении температуры - термокомпенсация учитывает нагрев окружающего воздуха
• Индикация срабатывания - визуальный сигнал помогает быстро определить причину отказа
• Надёжные винтовые зажимы - не требуют специальных инструментов, легко обслуживается

Ограничения применения

• Не предназначен для защиты двигателей с частотным преобразователем - работает только на сетевой частоте 50/60 Гц
• Не рекомендуется использовать в средах с повышенной запылённостью без дополнительной защиты (IP20)
• Запрещена установка в местах с температурой ниже -25C или выше +60C
• Не подходит для защиты однофазных двигателей с пусковыми конденсаторами - возможны ложные срабатывания при пусковом токе

Примеры использования

• Защита насоса воды в системе водоснабжения мощностью 0,75 кВт
• Обеспечение безопасной работы вентилятора в HVAC-системе с током потребления 1,8 А
• Подключение к контактору в пульте управления конвейера на пищевом производстве
• Дополнительная защита в шкафу управления мини-станком с ЧПУ

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 1,25–2 А - если ток ближе к границе, выбирайте реле с более широким диапазоном
• При ручном сбросе дождитесь остывания элемента - повторное включение сразу после срабатывания может привести к повреждению двигателя
• Проверяйте состояние контактов каждые 6 месяцев - окисление увеличивает переходное сопротивление
• Для систем с частыми пусками рассмотрите возможность установки дополнительного теплового реле с классом 20
• Артикул 268171 - это именно модель NR2-11.5 1.25-2А (R); другие модели серии NR2 имеют другой диапазон тока - не путайте!
