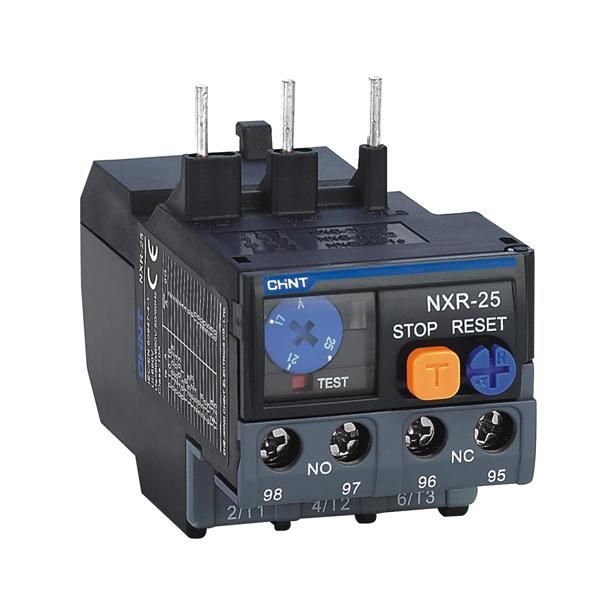

Реле тепловое NXR-25 1.25-2A (R) | 837111 CHINT

Реле тепловое NXR-25 1.25-2А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 1,25 до 2 А, обеспечивает автоматический сброс и надёжную работу в условиях промышленной эксплуатации.

Назначение и область применения

Реле тепловое NXR-25 1.25-2А (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в цепях с частотой 50/60 Гц. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 1,25–2 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке соответствует стандарту IEC 60947-4-1, обеспечивая защиту без ложных срабатываний;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), что даёт гибкость в организации сигнализации и управления;
• Тип подключения: винтовые зажимы - надёжное и простое соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных креплений;
• Функция перезапуска: да - после срабатывания возможен автоматический возврат в рабочий режим после остывания биметаллической пластины.

Совместимость и монтаж

Реле тепловое NXR-25 1.25-2А (R) совместимо с контактными аппаратами серии NXC и другими моделями, имеющими стандартизированный посадочный механизм. Монтаж выполняется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что ток нагрузки попадает в диапазон 1,25–2 А - выход за пределы снижает точность защиты. Клеммы затягиваются усилием 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1. Конструкция выполнена из самозатухающего материала, исключающего распространение пламени. Все внутренние компоненты проходят тестирование на долговременную стабильность при температуре от -25C до +60C.

Преимущества

• Автоматический сброс - минимизирует необходимость вмешательства оператора после срабатывания;
• Индикация срабатывания - визуальный сигнал (выступающий флажок) показывает причину отключения;
• Термокомпенсация - корректирует чувствительность при изменении окружающей температуры, предотвращая ложные срабатывания;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде;
• Стандартная форма и размеры - легко заменяется аналогичными моделями без переделки монтажа.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Автоматический сброс не рекомендован в опасных зонах - при наличии риска запуска оборудования без контроля лучше использовать ручной сброс;
• Запрещён монтаж рядом с источниками сильного нагрева - влияет на точность срабатывания.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 1,5 кВт при токе около 1,8 А;
• Контроль работы вентилятора охлаждения на станке ЧПУ с током потребления 1,9 А;
• Обеспечение безопасности конвейера в пищевой промышленности, где важна стабильность и отсутствие ложных отключений.

Практические советы

• Перед установкой проверьте реальный ток двигателя - выбирайте реле, где ток нагрузки находится в середине диапазона (например, 1,7 А для 1,25–2 А);
• При многократных срабатываниях проверьте состояние биметаллической пластины - она может потерять чувствительность;
• Для сложных систем используйте один из NC-контактов для подключения светового индикатора отказа;
• При замене старого реле сверьте класс (10) и диапазон тока - не все модели NXR имеют одинаковый интервал;
• Не закрывайте корпус реле тепловое NXR-25 1.25-2А (R) теплоизолирующими материалами - это нарушает естественный теплообмен и приводит к некорректной работе.
